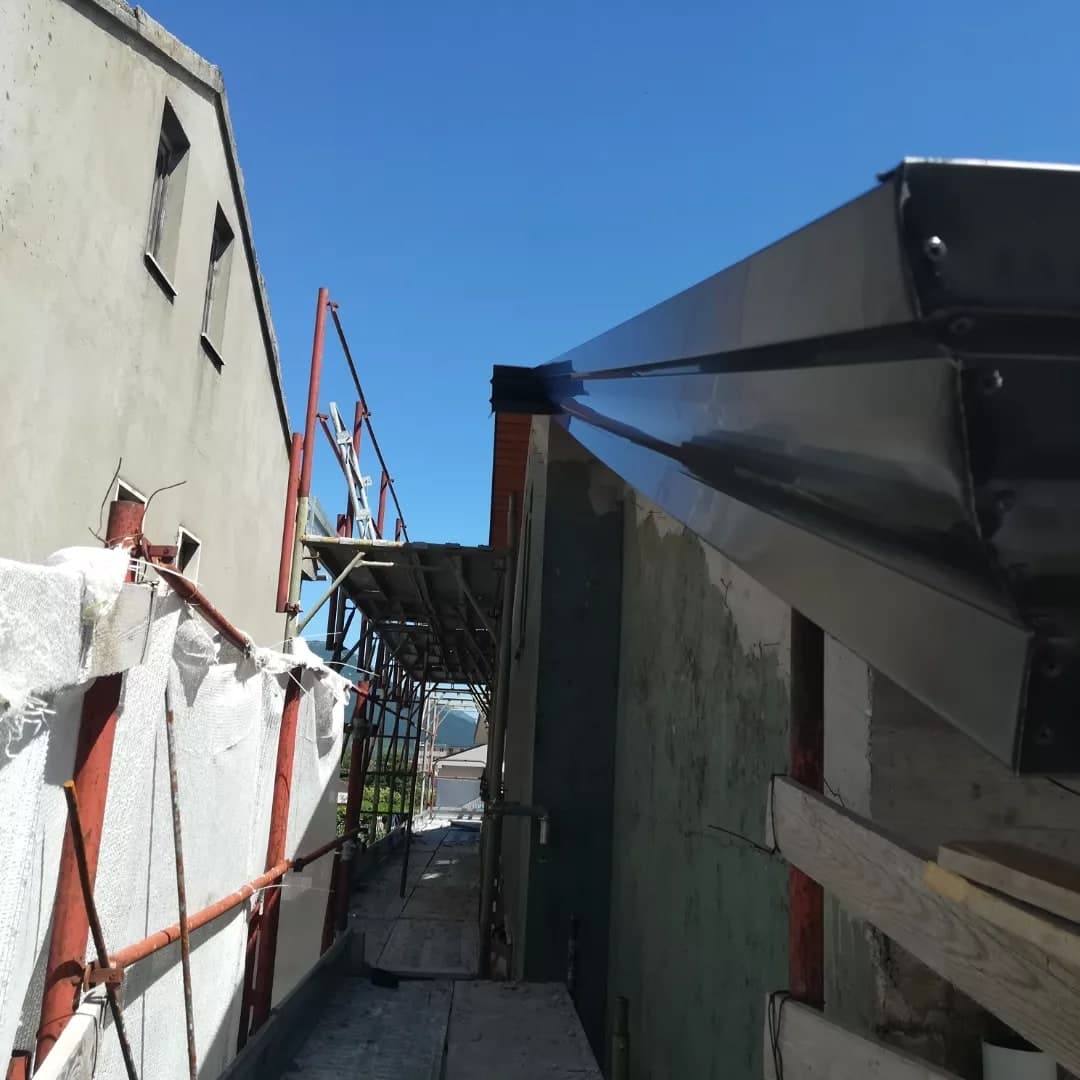

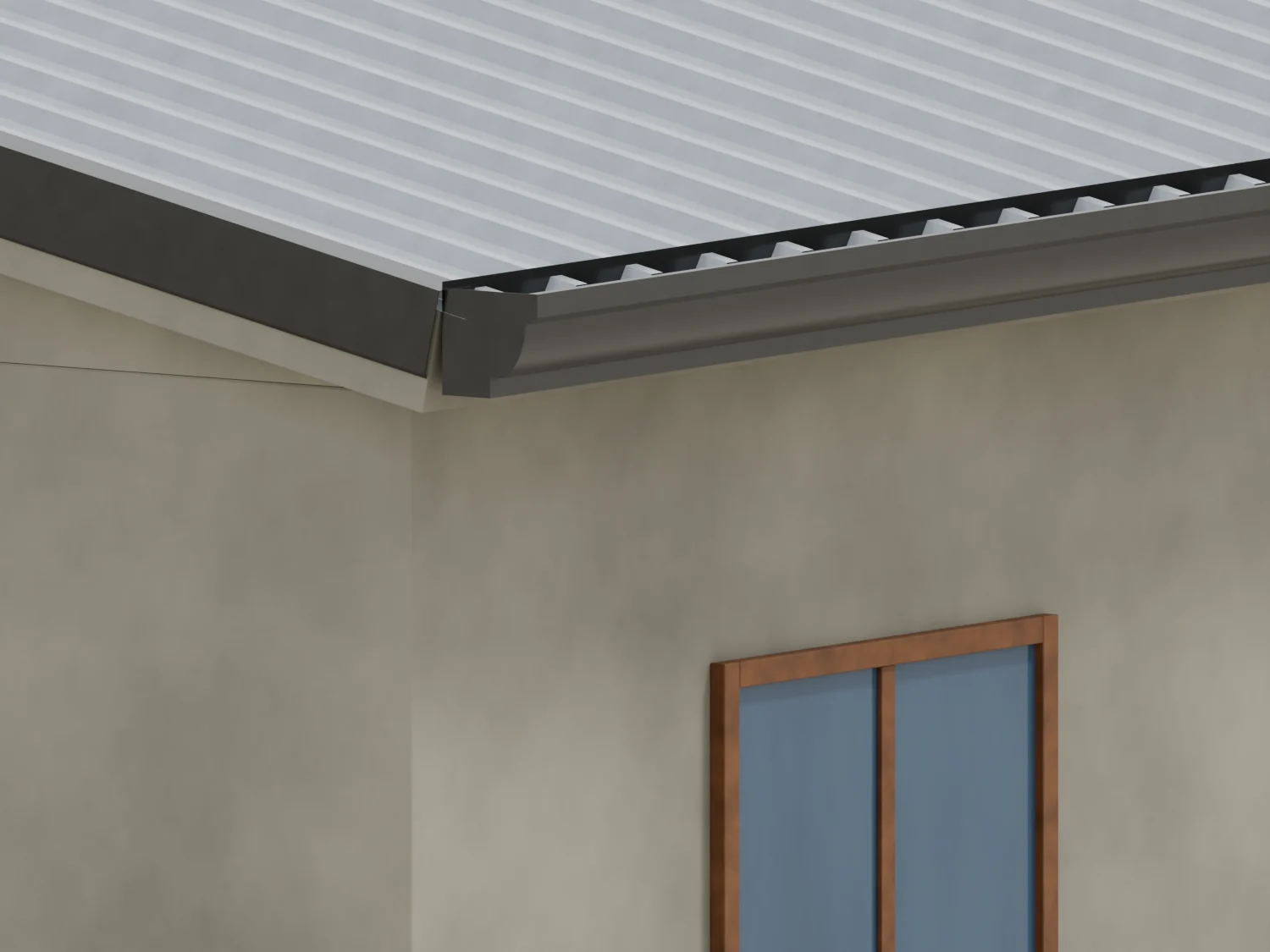

La testata all’angolo

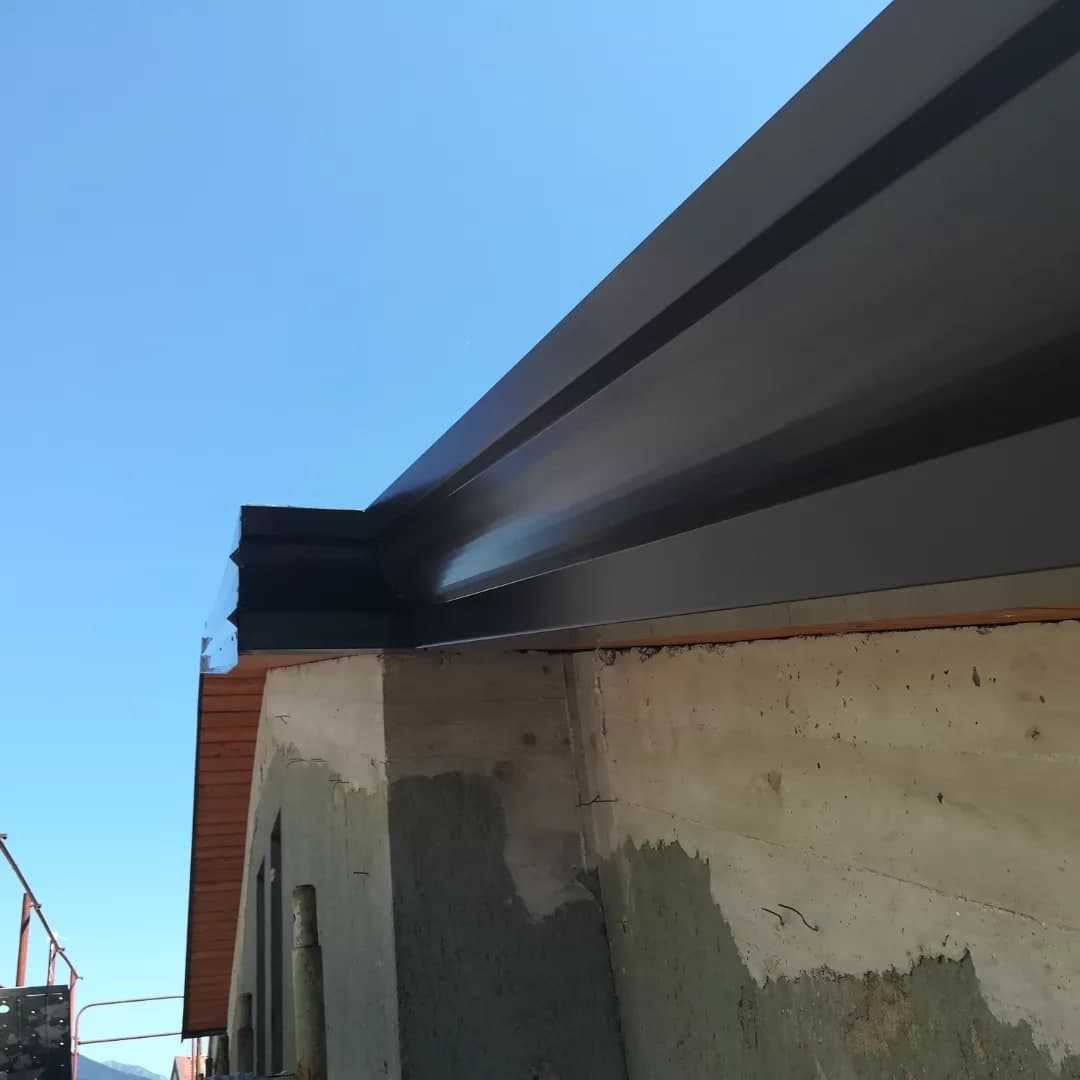

All’angolo la gronda si chiude con la sua testata: da sotto si legge tutto il profilo, la fascia in alto, il gradino e la pancia.
Lavoro vero · Acerno · Giugno 2023
Acerno: la gronda a cornice scura
Il lavoro
Che cosa c’è qui.
Una casa di paese fra i monti, con il ponteggio ancora montato. Lungo il bordo del tetto corre la gronda «a cornice» scura, con la sua faccia a gradini — fascia, gradino, pancia — e la testata all’angolo.

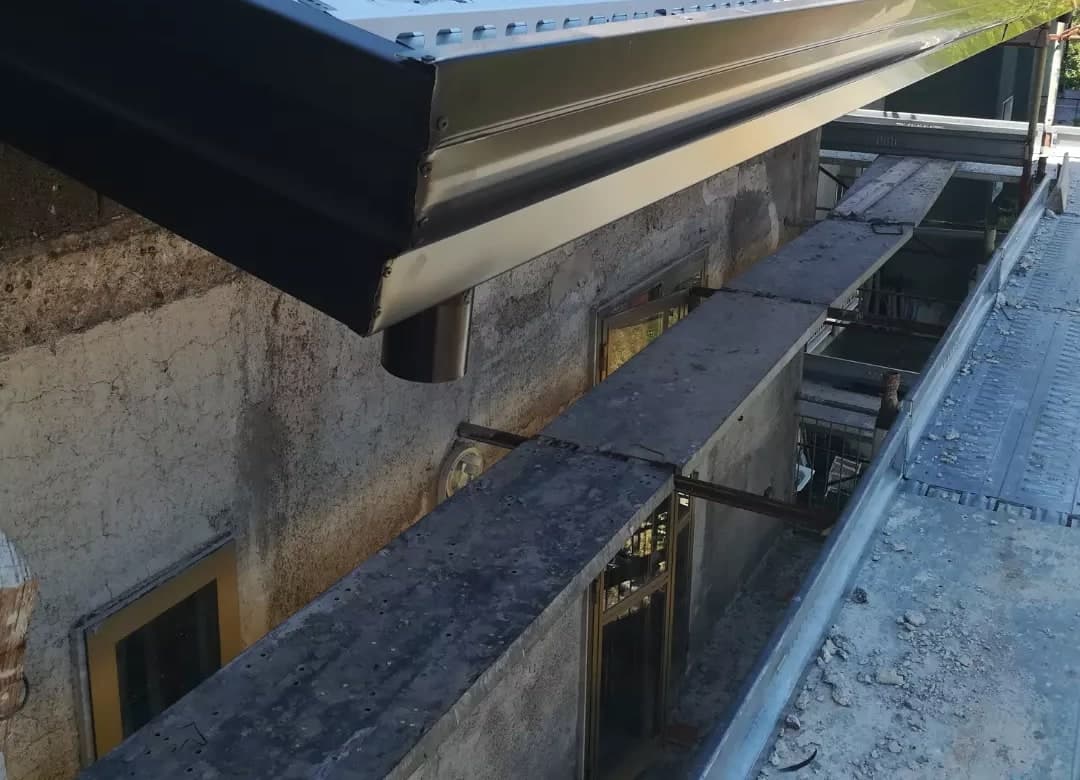

Il manto è in lamiera grecata grigia, nuova anche lei: le sue onde scendono e finiscono dentro il canale. Sotto la gronda si vede il bocchello del pluviale.
SchedaSolo ciò che si sa
- Comune
- Acerno
- Lavoro
- Gronda
- Gronda
- A cornice, scura
- Manto
- Lamiera grecata grigia (se sia di VF: da confermare)
Acerno · Giugno 2023
Da vicino
Il modello, e la fotografia dello stesso punto.

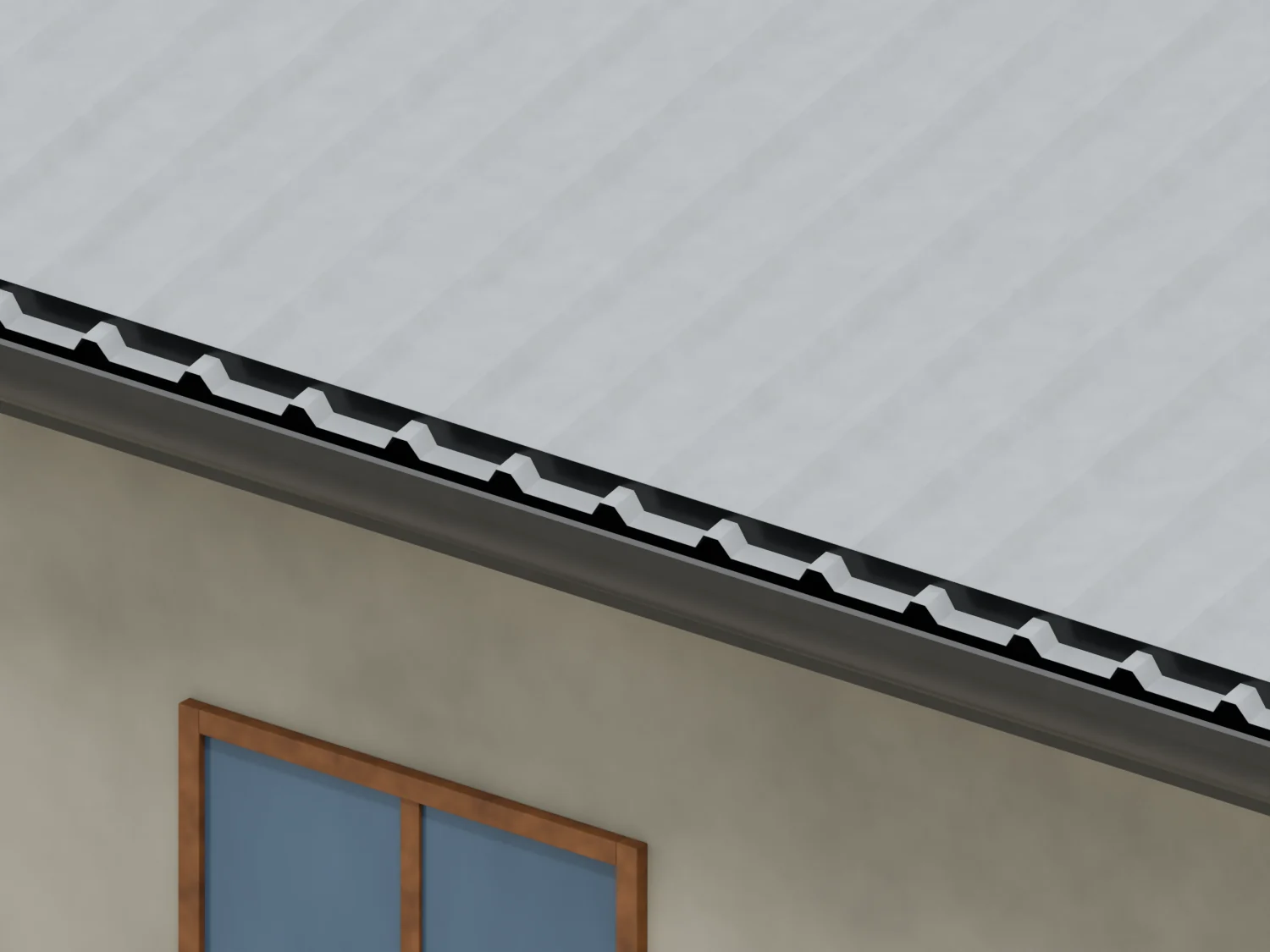

Il bordo del tetto
La lamiera grecata scende fino alla gronda e finisce dentro il canale: l’acqua corre nelle sue onde e cade nella gronda.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la gronda a gradini lungo il bordo del tetto, con la testata all’angolo e il bocchello del pluviale; il manto in lamiera grecata che ci scarica dentro. La casa si vede solo di scorcio, lungo il bordo del tetto: la pianta, le facciate, le finestre e il secondo spiovente sono ricostruiti da noi. Le misure sono stime.
Da dove viene ogni cosa (17 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Acerno, giugno 2023il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Gronda «a cornice» scura, a gradini, lungo il bordo del tetto, con la testata all’angolofotografie 1, 2, 3, 4, 5 e 6
- Manto in lamiera grecata grigia, che scarica dentro la grondafotografie 1, 2 e 3
- Un pluviale: il suo bocchello sotto la grondafotografia 1
- Casa di paese a due piani, intonaco vecchio in ripresa, tetto a bassa pendenzafotografie 1, 4, 5 e 6, lungo il bordo del tetto
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- La faccia della gronda: le pieghe a gradinifotografie 4, 5 e 6: nel modello la sezione «a cornice» del catalogo; se le pieghe siano tutte a spigolo vivo, da verificare
- Facciata di circa 9 m, gronda a circa 6 m; lamiera grecata con un’onda ogni 25 cm circacampata del ponteggio e finestre delle fotografie 1, 3 e 4: stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Colore della gronda: nero (RAL 9005)letto sulle fotografie 1, 2 e 3, al sole: quasi nero; potrebbe essere testa di moro, da confermare
- Sviluppo della gronda (catalogo: 625 mm, la più grande)proporzioni delle fotografie 4 e 6, accanto ai tubi del ponteggio; da confermare
- Scossaline sui bordi dei timpani, dello stesso colorei timpani non si vedono: la lamiera grecata si chiude così ai bordi; da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Dove scende il pluviale, e se ce ne siano altrinon si vede: nel modello uno, lungo il fronte verso l’angolo
- La pianta, le facciate, le finestre, il secondo spiovente con la sua grondala casa si vede solo di scorcio: completata da noi, coerente con ciò che si vede
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la gronda finita e il manto, con il ponteggio ancora montato
- Se il manto sia di VFè nuovo come la gronda, ma il post non lo dice: da confermare
- Staffe della grondanon si vedono: la faccia è pulita e sotto non pende niente (fotografie 4, 5 e 6); nel modello non ci sono
- Ricerca su Google Mapsnon fatta: la casa si vede solo lungo il bordo del tetto, senza un riferimento per ritrovarla fra le case del paese
- Le case vicine, il ponteggio, i monti attornonon sono del lavoro: lasciati fuori (la mappa mette il lavoro in montagna)
