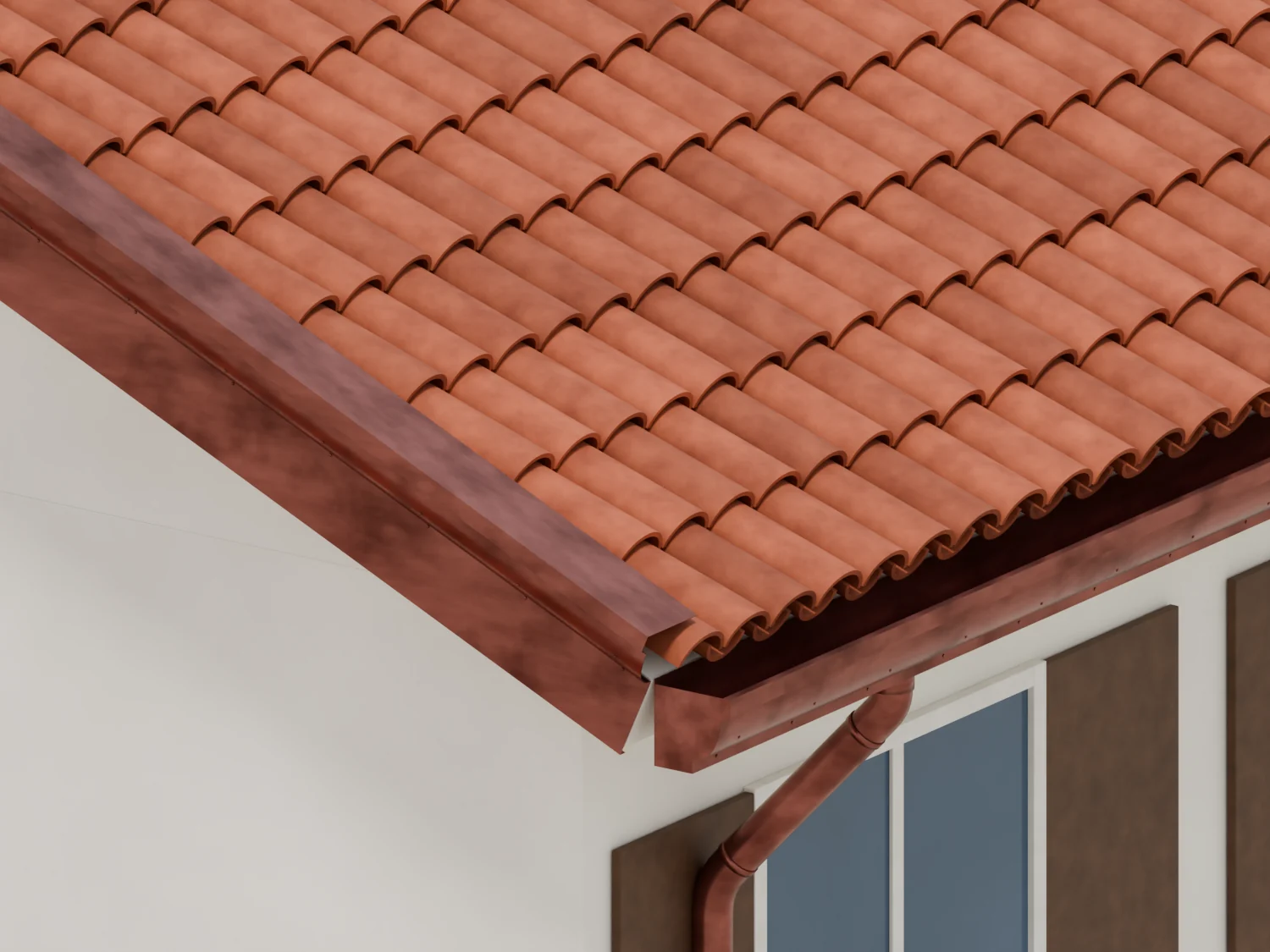

Il timpano e la gronda
Dove la falda finisce sul timpano la lamiera color rame scende a gradini come la faccia della gronda, e la gronda la incontra all’angolo con il suo pluviale.
Lavoro vero · Battipaglia · Novembre 2022
Battipaglia: la villa con le gronde in rame
Il lavoro
Che cosa c’è qui.

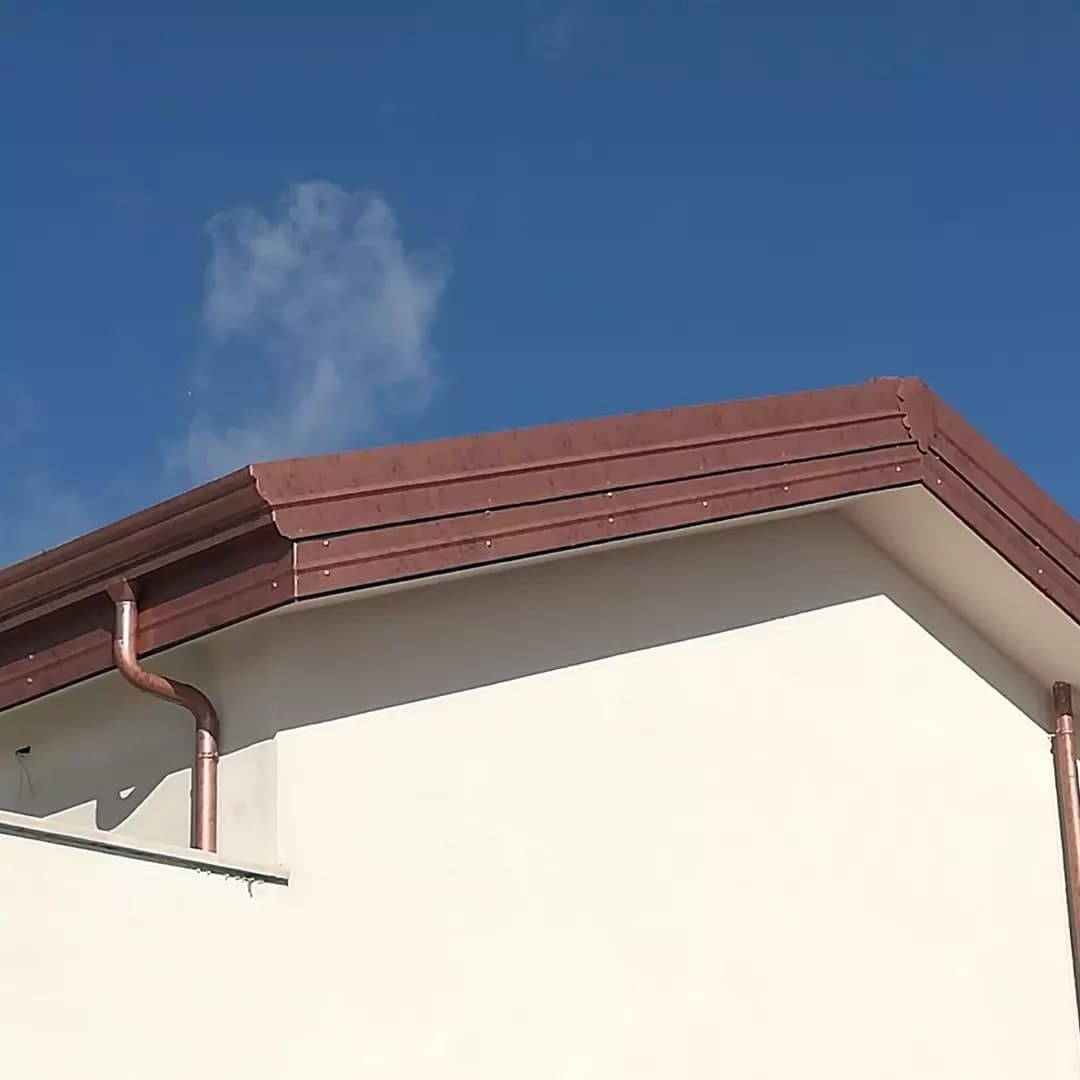

Una villa nuova in campagna, a cantiere appena chiuso. Su tutte le linee di gronda, anche su quella del portico, corre la gronda «a cornice» color rame, con la sua faccia a gradini: fascia, gradino, pancia.

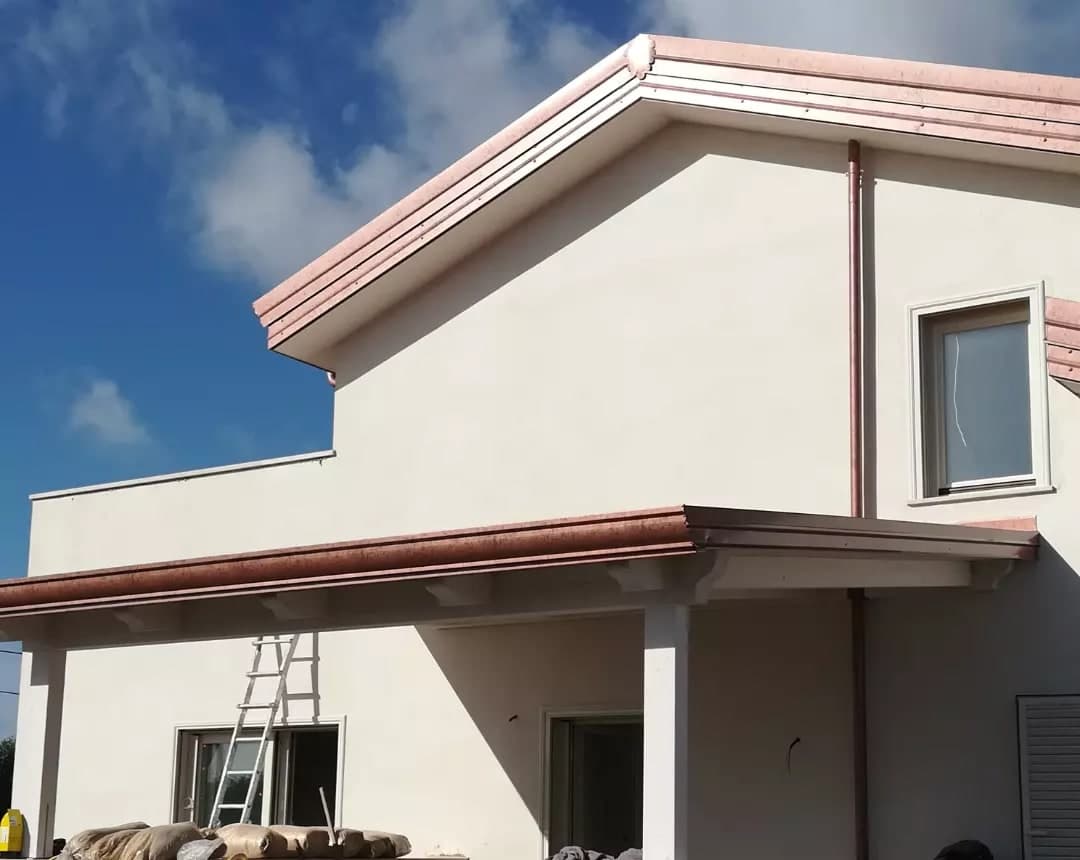

Lungo i due spioventi del timpano la stessa faccia chiude il bordo del tetto; i pluviali, tondi e dello stesso colore, scendono agli angoli e lungo una colonna del portico.
SchedaSolo ciò che si sa
- Comune
- Battipaglia
- Lavoro
- Gronde, bordi dei timpani e pluviali
- Gronda
- A cornice, color rame
- Pluviali
- Tondi, color rame
Battipaglia · Novembre 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

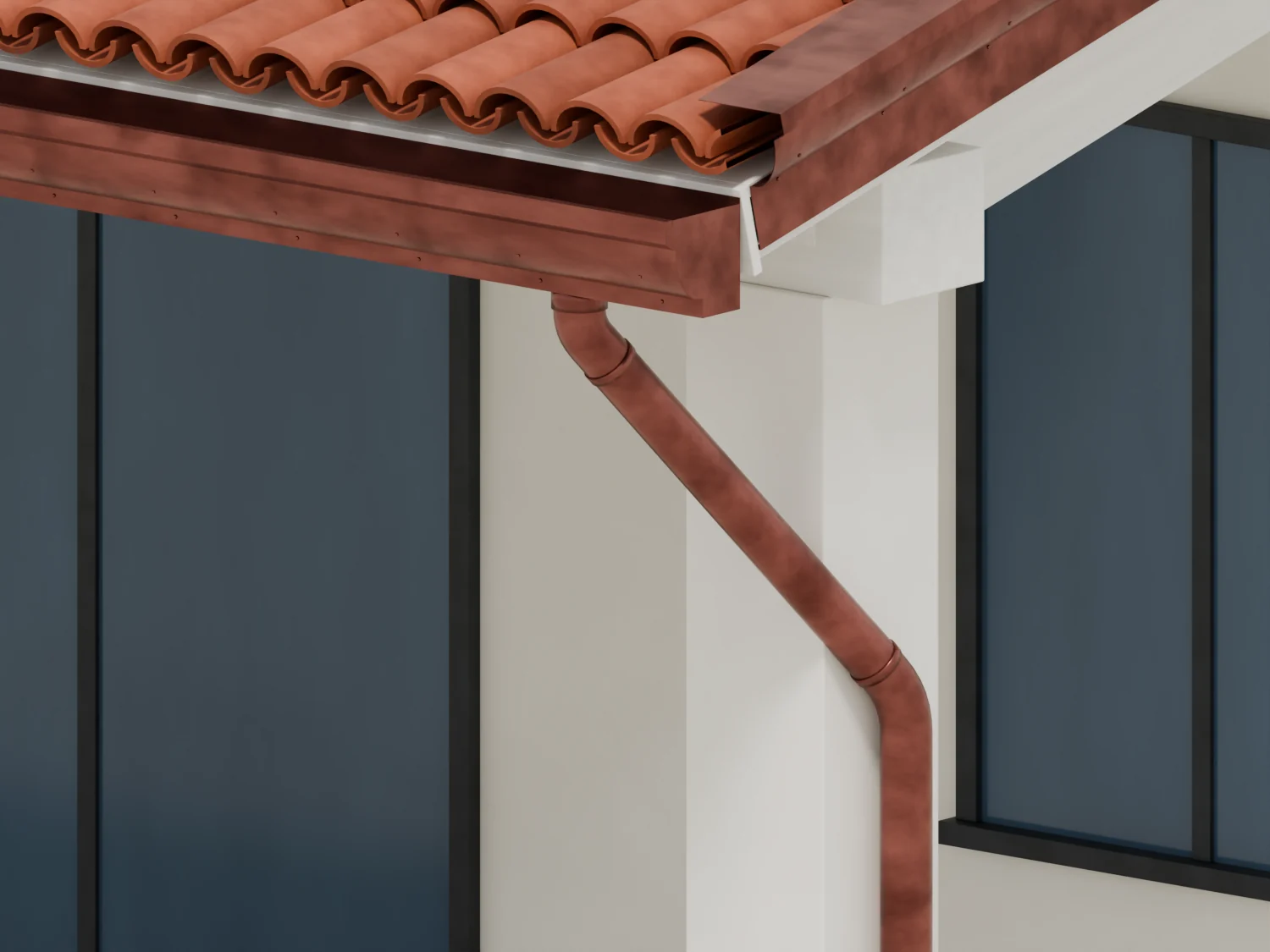

Il portico

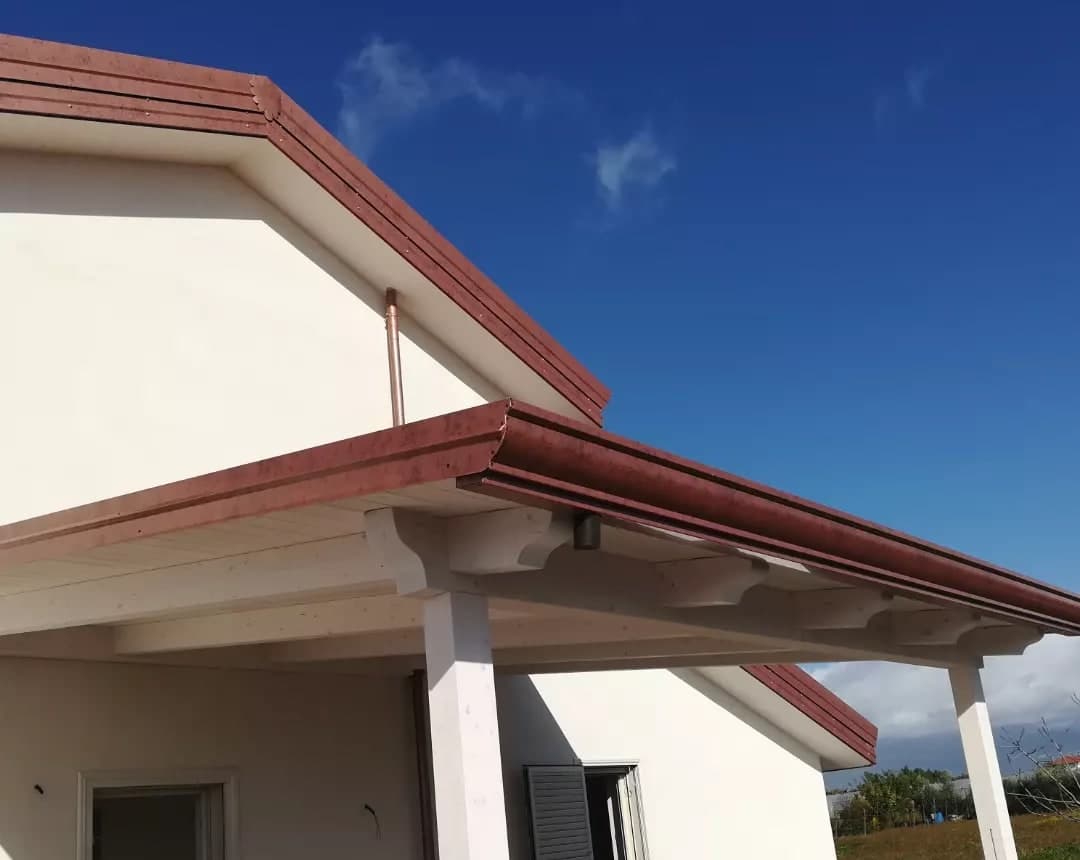

Sul portico la gronda è la stessa, a gradini; il pluviale scende lungo una colonna bianca.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la gronda a gradini sulle falde e sul portico, la stessa faccia sui timpani, i pluviali. La villa si vede da quattro lati ma mai per intero: il corpo con il timpano, il portico e il volume basso a tetto piano vengono dalle fotografie; il manto, il retro e le finestre che non si vedono sono ricostruiti da noi. Le misure sono stime.
Da dove viene ogni cosa (20 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Battipaglia, novembre 2022il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Gronda «a cornice» color rame, a gradini, su tutte le linee di gronda e sul porticofotografie 1, 2, 3 e 4
- La stessa faccia a gradini lungo i due spioventi del timpanofotografie 4 e 5
- Pluviali tondi color rame, con le curve, agli angoli e su una colonna del porticofotografie 1, 2 e 4: quanti e dove, nel modello di massima
- File di teste di rivetti sulla faccia della gronda e della cornice dei timpani, sulla pancia e sul piedefotografie 2 e 3; il passo (circa 30 cm) è una stima
- La cornice dei timpani sporge dal bordo del tetto con tutti i suoi gradini, come la grondafotografie 2, 4 e 5
- Il capo del colmo davanti chiuso da un tappo in rame con la sagoma del coppo, sopra le cornici dei timpanifotografia 4
- Un corpo a due piani con il timpano sul fronte, intonaco biancofotografie 4 e 5
- Il portico su colonne bianche quadrate, con i travetti bianchi a vistafotografie 1, 3, 4 e 5
- Un volume basso a tetto piano di fianco, con la copertina chiarafotografia 3
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Pianta di circa 13 per 10 m; gronda del portico a circa 3 m, del corpo a circa 6 mporte, finestre, colonne e la scala a pioli della fotografia 4: stime, ±15%
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: 625 mm, la più grande) e se sia rame o lamiera color rameproporzioni delle fotografie 2, 3 e 5, accanto alle colonne; da confermare
- Lo stesso tappo sul capo del colmo dietronessuna fotografia lo mostra: nel modello come quello davanti, e dalla mappa non si vede
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Il manto in coppiil manto non si vede: dai bordi sembrano tegole o coppi, da confermare
- Il retro, i fianchi che non si vedono, le altre finestrecompletati da noi, coerenti con ciò che si vede
- Il tetto piano del volume basso, in guaina grigianon si vede: nel modello di comodo
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vede la lattoneria finita, a cantiere appena chiuso
- Staffe della grondanon si vedono: la faccia è pulita; nel modello non ci sono (da fuori non si vedrebbero)
- Ricerca su Google Mapsnon fatta: le fotografie non hanno un riferimento che distingua la casa nel territorio di Battipaglia
- I campi, le serre, il giardino attornonon sono del lavoro: lasciati fuori (la mappa mette il lavoro in campagna)
