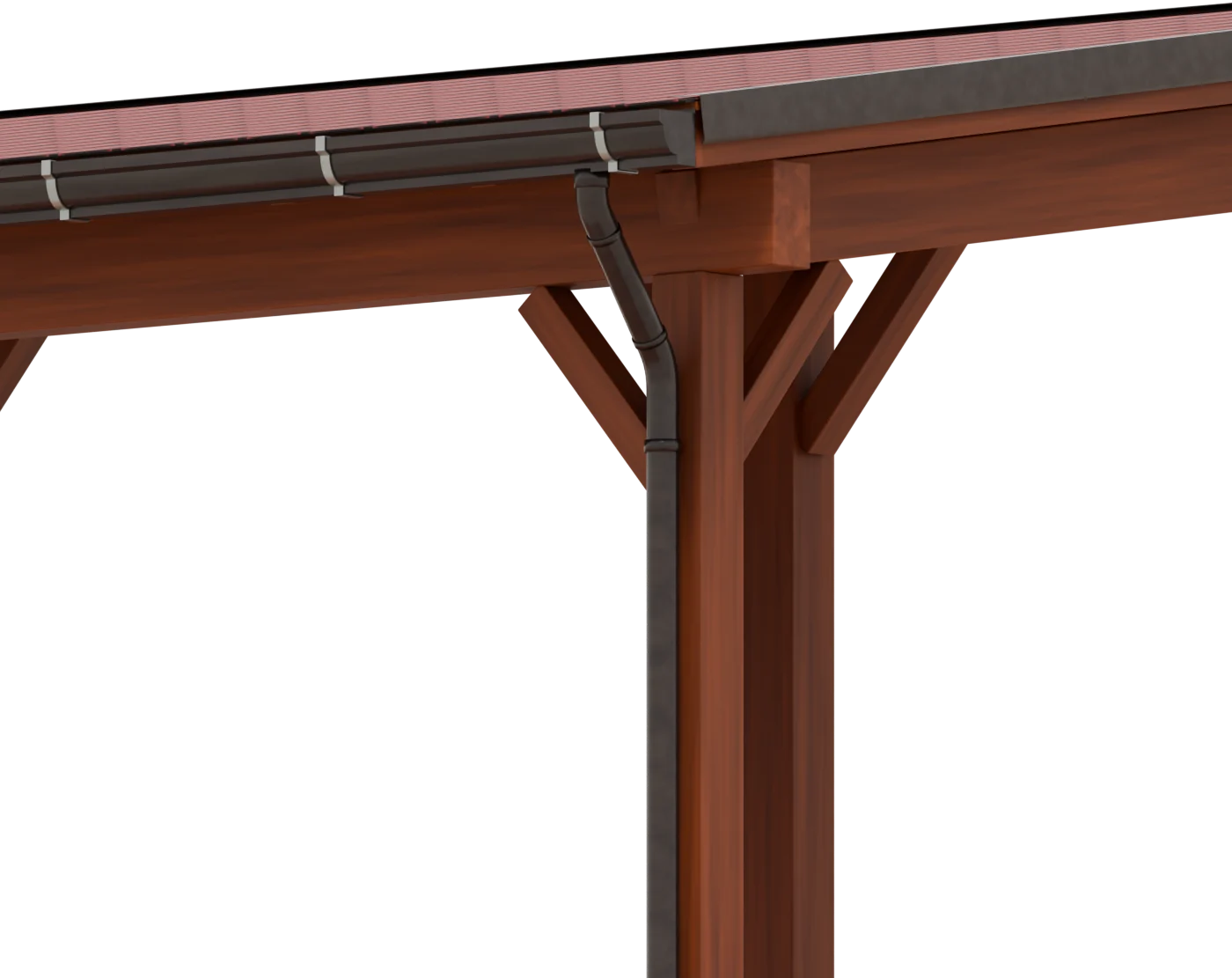

Il pluviale sul pilastro
Dal capo della gronda il pluviale torna con il collo d’oca al pilastro d’angolo e scende lungo il legno, stretto da un collare.
Lavoro vero · Luogo non indicato · Maggio 2023

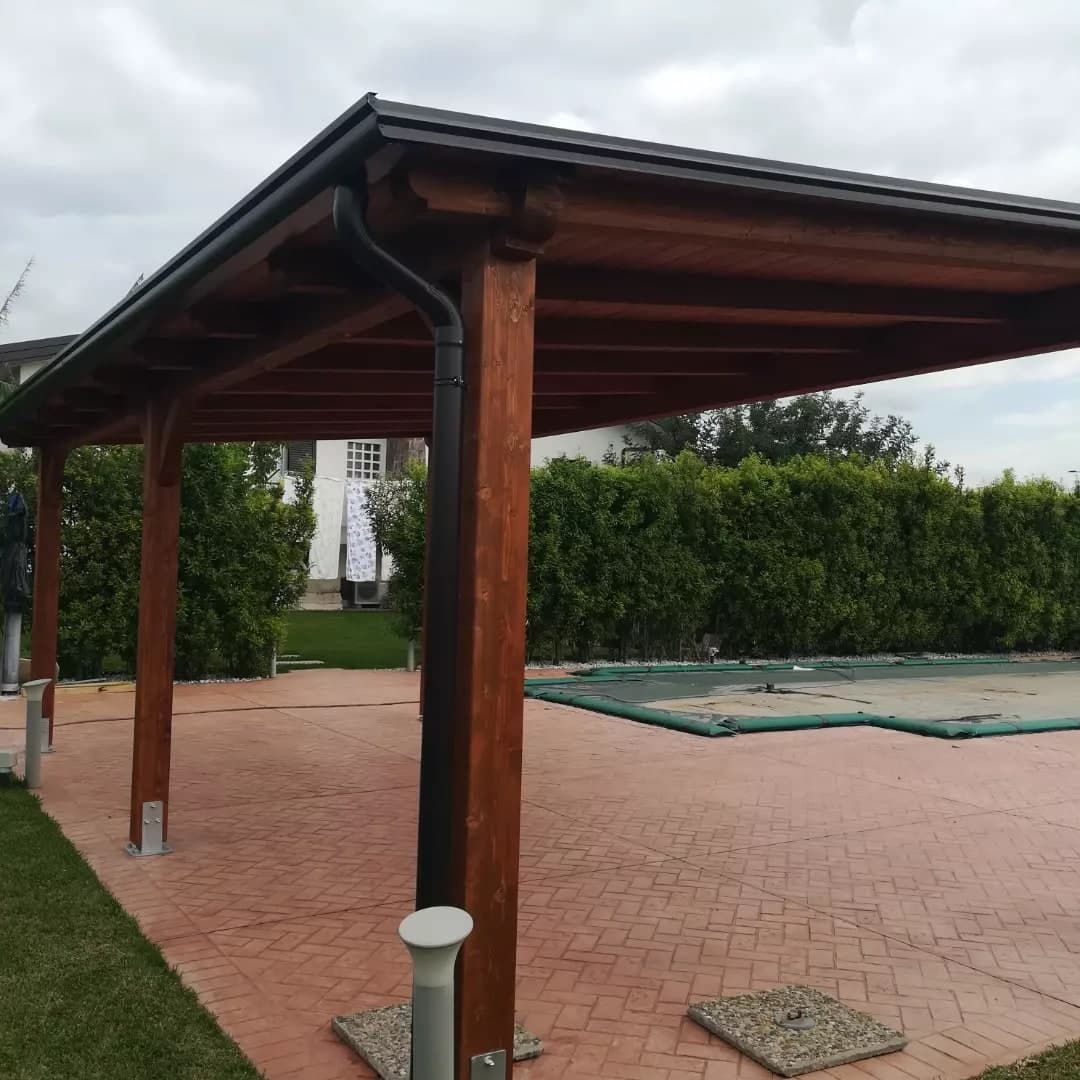

La tettoia in legno accanto alla piscina, con la guaina effetto tegola
Il lavoro
Che cosa c’è qui.
In un giardino con la piscina, su un pavimento stampato a spina di pesce, una tettoia in legno tinto mogano a una falda. Sul tavolato il primo strato di guaina nera, posato a fiamma, e sopra la guaina ardesiata rossa stampata a file di coppi.
Lungo il lato basso corre la gronda scura a cornice, con le staffe chiare nella bocca; dal suo capo il pluviale scende con il collo d’oca lungo il pilastro d’angolo. Sugli altri lati del tetto, un bordo della stessa lamiera.
SchedaSolo ciò che si sa
- Luogo
- Il giardino di una casa, accanto alla piscina
- Lavoro
- Guaina effetto tegola, gronda e pluviale
- Manto
- Guaina ardesiata effetto tegola, rossa, sul primo strato
- Lattoneria
- Gronda a cornice, pluviale, bordi: scuri
Luogo non indicato · Maggio 2023
Da vicino
Il modello, e la fotografia dello stesso punto.

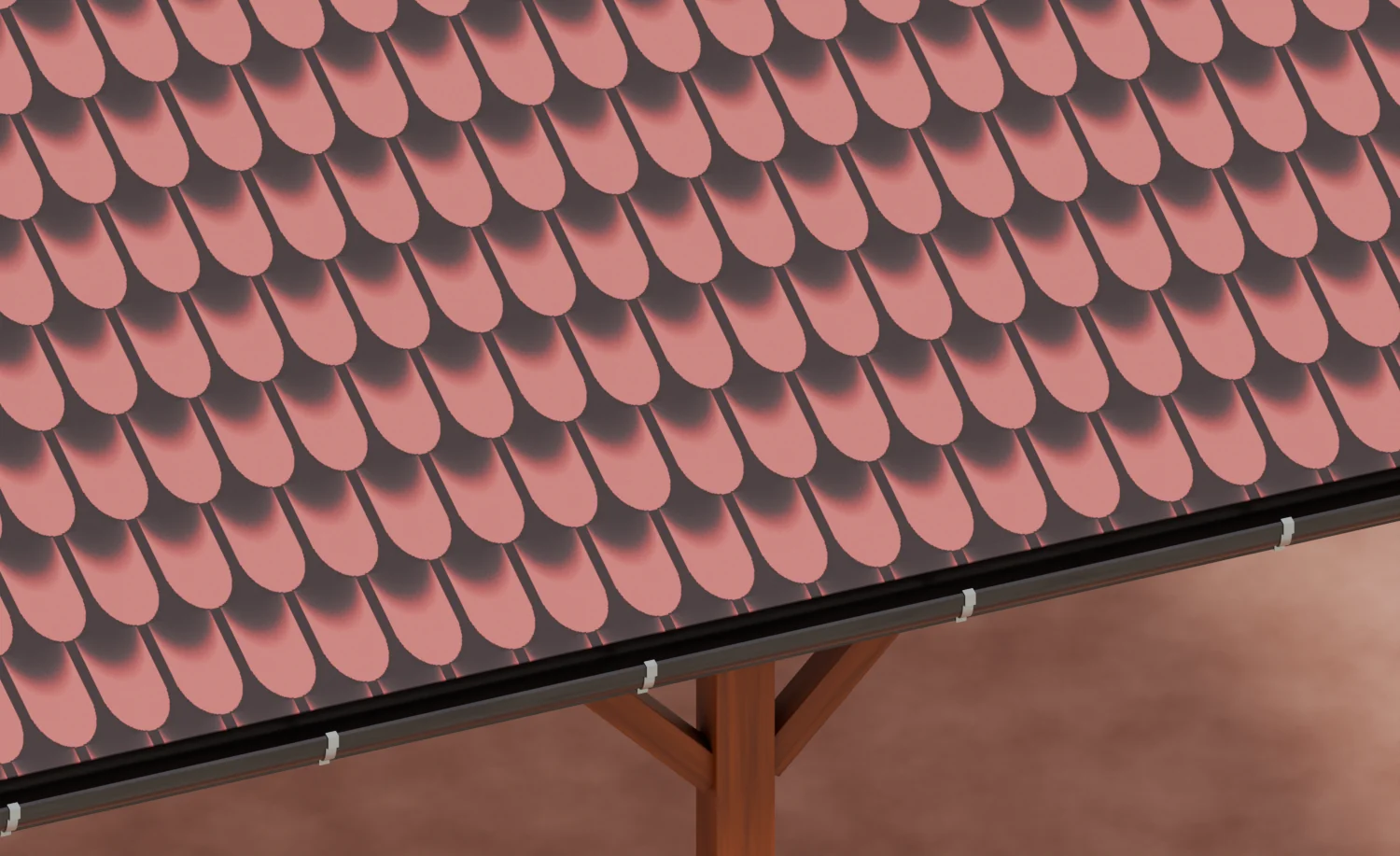

La gronda dall’alto

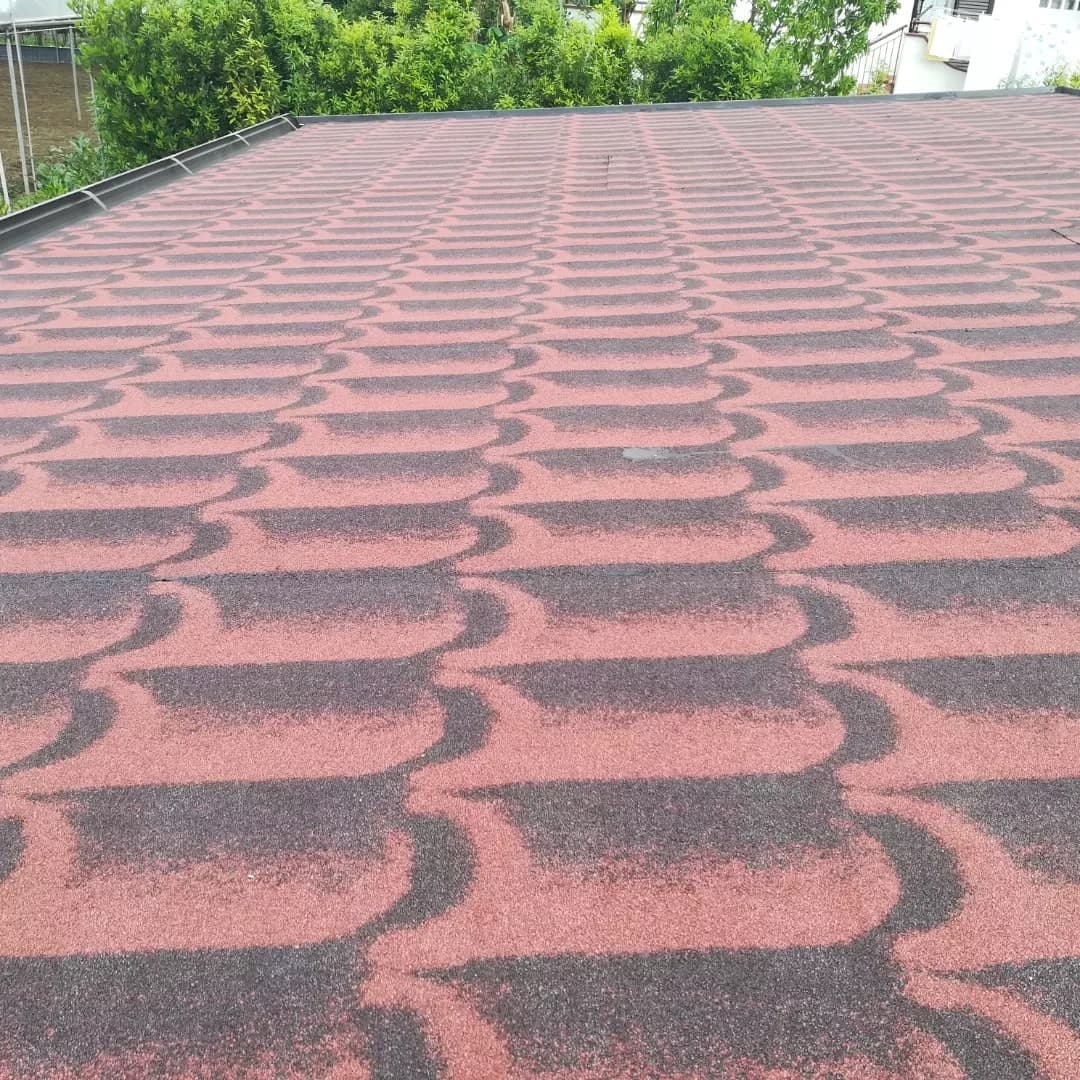

La gronda a cornice lungo il lato basso: nella bocca le staffe d’acciaio zincato, sopra la guaina stampata a file di coppi.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle quattro fotografie del post: la guaina stampata sul primo strato, la gronda a cornice con le staffe zincate, il pluviale con il collo d’oca e il collare, il bordo scuro sugli altri lati. I pilastri del lato alto non si vedono e sono dedotti; la piscina e il giardino non sono nel modello. Le misure sono stime.
Da dove viene ogni cosa (19 voci)
Dichiaratolo ha detto il titolare
- Quando: maggio 2023la data del post sul profilo di VF; il luogo il post non lo dice
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- La tettoia in legno tinto mogano: pilastri sulle piastre d’acciaio, la trave di banchina con la testa sagomata, le saette, i travetti e il tavolatofotografia 1
- Tre pilastri lungo la grondafotografia 1
- Il tetto a una falda, che scende verso la grondafotografie 1 e 3: i capi tondi dei coppi stampati guardano la gronda

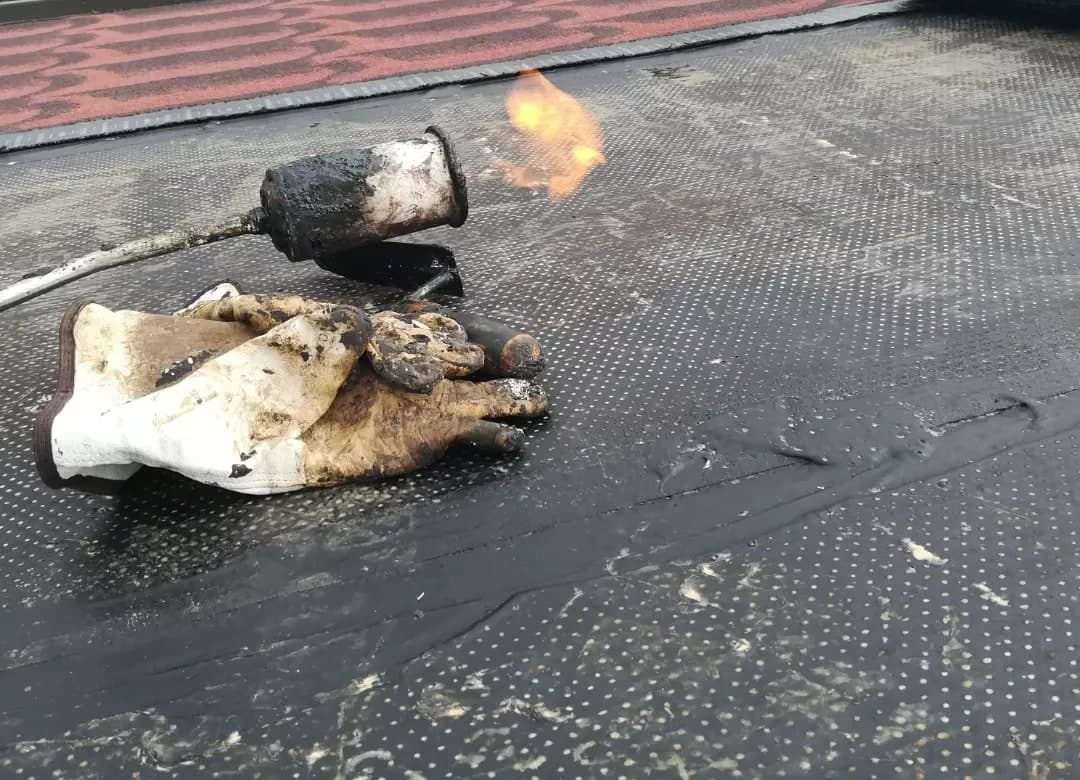

- Il primo strato di guaina nera, posato a fiammafotografia 4

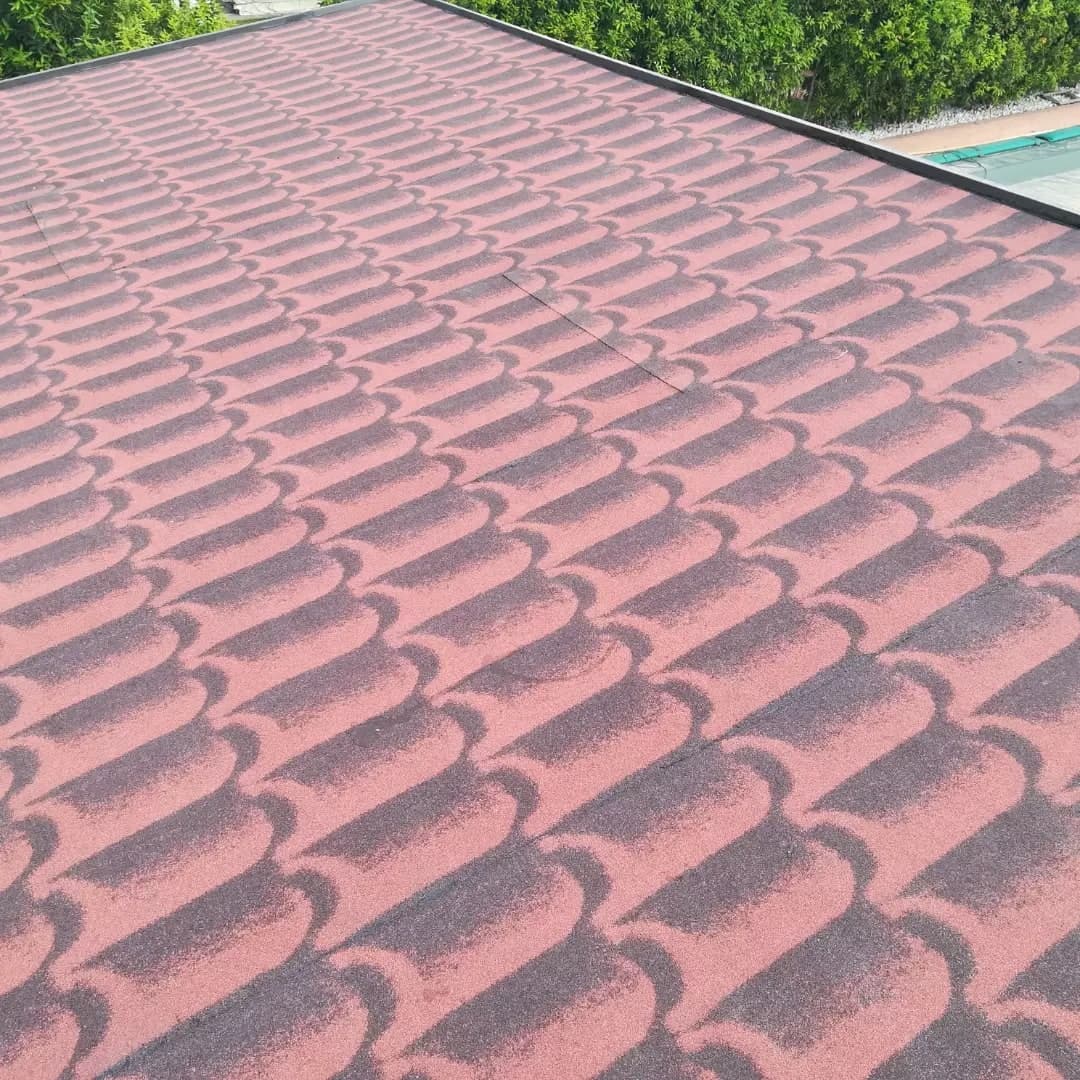

- La guaina ardesiata rossa stampata a file di coppifotografie 2, 3, 4
- La gronda scura lungo il lato basso, a cornice, con le testate ai capifotografia 1 (la faccia e il capo davanti) e fotografia 3 (dall’alto)
- Le staffe chiare, d’acciaio zincato, che attraversano la bocca della grondafotografia 3, dall’alto; il passo (circa 90 cm) è una stima
- Il pluviale con il collo d’oca dal bocchello al pilastro d’angolo, giù lungo il pilastro, con un collarefotografia 1
- Il bordo scuro sulle testate e sul lato altofotografie 2, 3 e 4
- Il pavimento stampato a spina di pesce sotto la tettoiafotografia 1: nel modello di massima, più largo della tettoia
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Il colore della guaina e la misura dei coppi stampatifotografie 2 e 3, con il cielo coperto: da confermare
- Tettoia di circa 6 per 4 m, pilastri alti circa 2,3 m sul lato della gronda, pendenza di circa 9°pilastri e coppi stampati (fotografie 1, 2, 3): stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- I pilastri del lato altonessuna fotografia li mostra: la tettoia sta da sola nel giardino (fotografia 1), quindi su pilastri anche lì
- Lo sviluppo della gronda (catalogo: sagomata 400) e il colore (testa di moro, RAL 8019)quasi nera in ombra nella fotografia 1: da confermare
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la posa della guaina, il manto finito, la gronda e il pluviale
- Il piede del pluvialecoperto da un lampione (fotografia 1): nel modello finisce dritto al pavimento
- Altri pluvialiil capo in fondo della gronda non si vede: nel modello un pluviale solo
- La piscina, il prato, la siepe, i lampioni, la casa e la serra dietro la siepesi vedono (fotografie 1, 3, 4) ma non sono del lavoro: lasciati fuori
