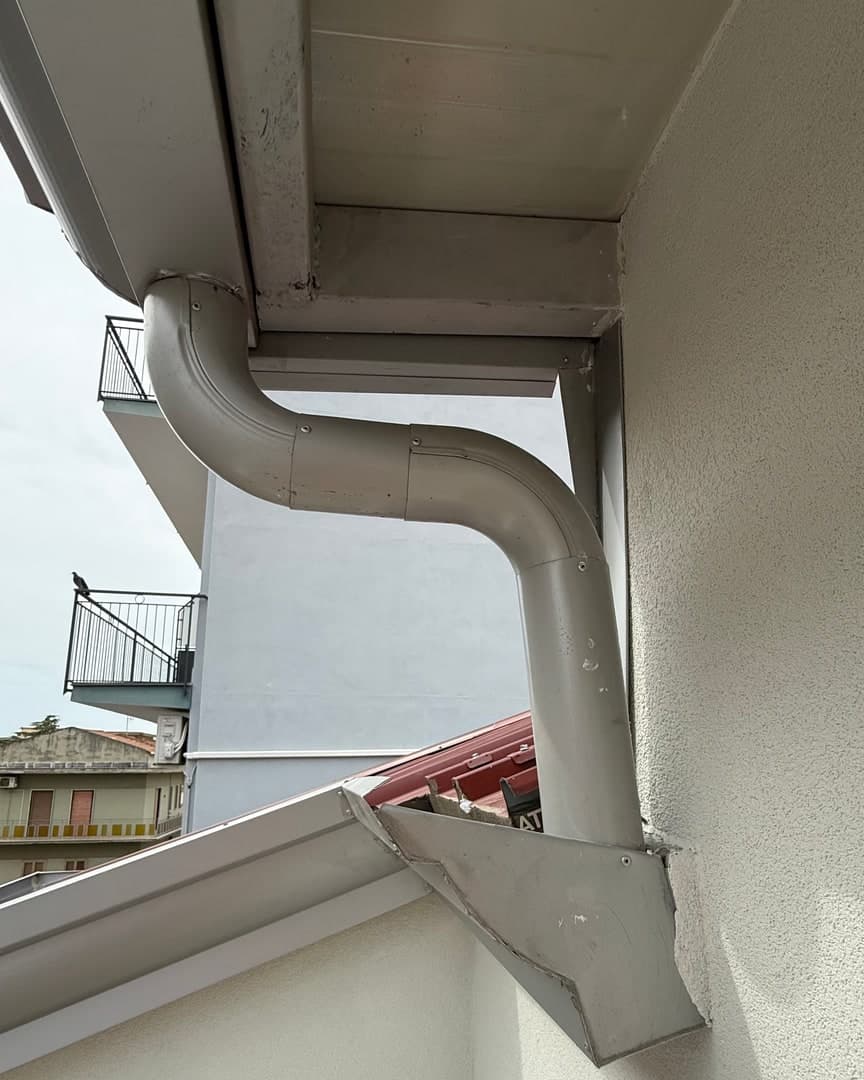

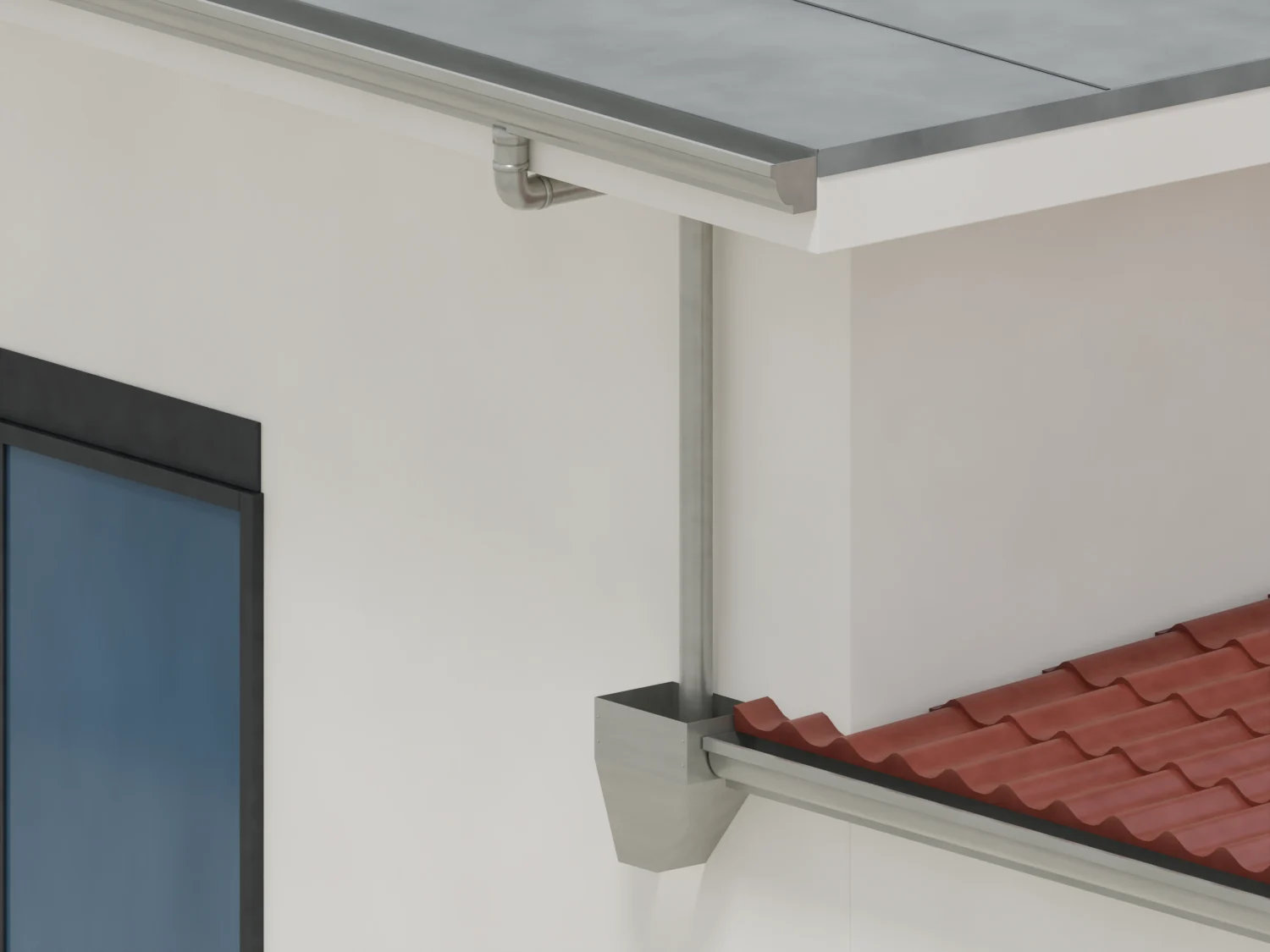

Il pluviale a S
Il pluviale esce dal fondo della gronda, che sta in fuori sotto lo sporto: con due curve torna al muro e scende dritto fino alla gronda di sotto.
Lavoro vero · Battipaglia · Riprese di ottobre 2026
Battipaglia: la lattoneria del terrazzo
Il lavoro
Che cosa c’è qui.
Sul terrazzo all’ultimo piano di una palazzina, in città, gronde, pluviali e tutta la lattoneria sono di VF, in alluminio chiaro modellato sulla forma della casa.
Sotto lo sporto del volume alto corre la gronda «a cornice»; il pluviale esce dal fondo, fa una S per tornare al muro e scende fino alla gronda del volume basso, sotto il suo tetto in lamiera rossa. In cima ai parapetti, le copertine con il corrimano.
SchedaSolo ciò che si sa
- Comune
- Battipaglia
- Lavoro
- Gronde, pluviali e lattoneria
- Materiale
- Alluminio
- Colore
- Grigio chiaro
Battipaglia · Riprese di ottobre 2026
Da vicino
Il modello, e la fotografia dello stesso punto.

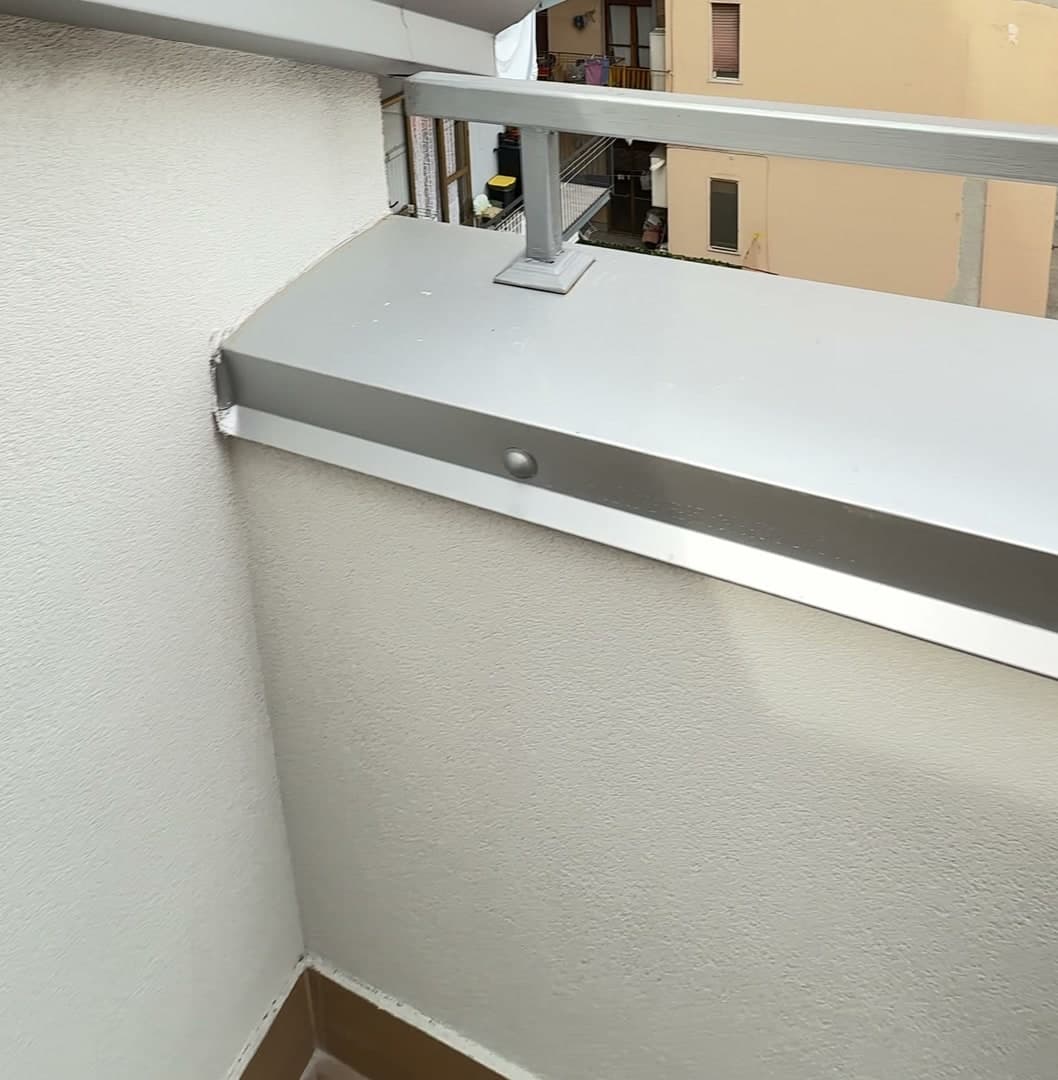

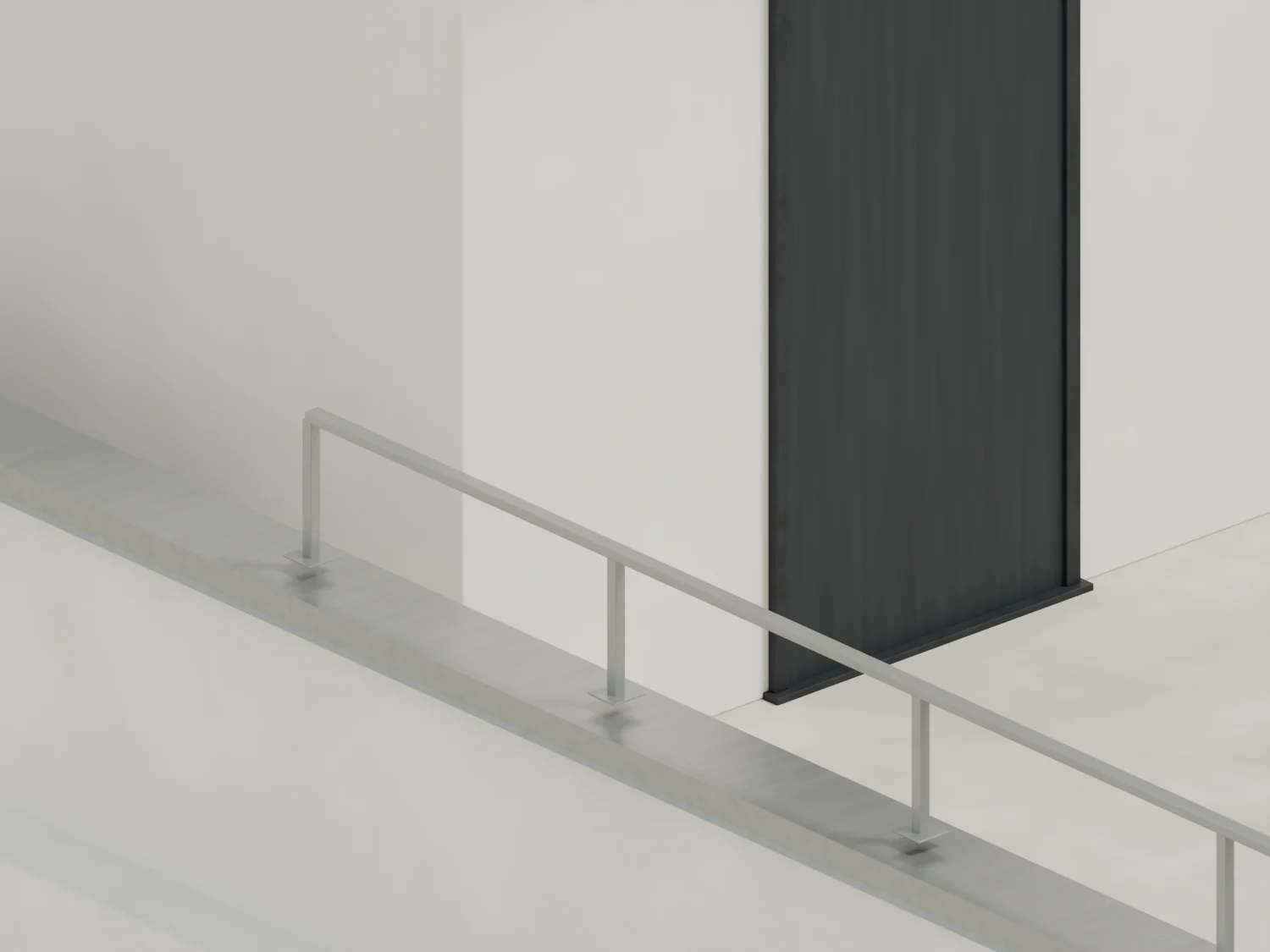

La copertina del parapetto
La copertina chiude la testa del parapetto, scende con il gocciolatoio sui due lati e porta il corrimano tubolare.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle riprese del cantiere finito: le gronde «a cornice» dei due volumi, il pluviale a S, le copertine dei parapetti con il corrimano. Le riprese sono tutte prese da dentro il terrazzo: la palazzina sotto, le sue facciate e la disposizione dei volumi sul terrazzo sono ricostruite da noi. Le misure sono stime.
Da dove viene ogni cosa (20 voci)
Dichiaratolo ha detto il titolare
- Dove: Battipagliail luogo del reel pubblicato il 12/10/2026
- Che cosa ha fatto VF qui: gronde, pluviali e tutta la lattoneria, in alluminiola didascalia del reel: «gronde, pluviali e tutta la lattoneria li abbiamo posati noi»
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- La gronda «a cornice» chiara sotto lo sporto del volume alto, con la stessa forma sul volume bassoriprese IMG_8419, IMG_8420 e IMG_8422
- Il pluviale tondo che fa una S a squadra (scende, corre in piano sotto lo sporto, torna al muro e scende), con le curve rivettate e senza collariripresa IMG_8419 e fotografia IMG_8420
- In fondo al pluviale la tramoggia contro il muro, con il becco verso l’angolo; la gronda di sotto finisce con la testata contro il suo fiancofotografia IMG_8420: nella ripresa sta nell’angolo fra i due volumi; nel modello, dove i volumi sono ricostruiti a filo, 48 cm prima dello spigolo
- Le gronde senza staffe sulla facciariprese IMG_8420 e IMG_8422: la faccia è pulita; se ci sono staffe stanno dentro, e nel modello non ci sono
- Le copertine dei parapetti, con il gocciolatoio e le teste delle viti sulla fascia verso il terrazzoripresa IMG_8422: se ne vede una; il passo, un metro, è stimato
- Il corrimano: un tubo rettangolare grigio sui suoi montanti, ognuno sulla sua piastraripresa IMG_8422: se sia di VF non è detto (da verificare)
- Il tetto in lamiera rossa del volume bassoriprese IMG_8419 e IMG_8420: se sia di VF non è detto
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Volume alto circa 3,9 m, volume basso circa 2,1 m; parapetti alti circa 1 mla ringhiera e le finestre dei palazzi vicini: stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Il colore: grigio alluminio metallizzatoletto sulle riprese a cielo coperto: nel modello un grigio preso dalle riprese, da confermare con il titolare
- Sezione della gronda (nel modello la «a cornice» da 400 mm)proporzioni delle riprese: da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Dove stanno i due volumi sul terrazzo, e come sono fatti dove le riprese non arrivanole riprese sono prese da dentro il terrazzo: affiancati in fondo, nel modello
- La palazzina sotto: quattro piani, le facciate, gli avvolgibilile riprese non la mostrano: completata da noi, come i palazzi attorno
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Quando è stato fatto il lavorole riprese sono del 6/10/2026, a lavoro finito: la data del lavoro non è detta
- Dove versa il becco della tramoggiale riprese non lo mostrano: nel modello il becco finisce lì
- Il rivestimento in lamiera sotto lo sporto del volume altofotografia IMG_8420: chiaro, a strisce; se sia lamiera e se sia di VF non si sa: nel modello non c’è
- Il vano ancora al grezzo dentro il volumesi vede in una ripresa: non è del lavoro e non si mostra
- Ricerca su Google Mapsnon fatta: dal terrazzo l’edificio non si riconosce
- I palazzi di sei-otto piani attornonon sono del lavoro: lasciati fuori (la mappa mette il lavoro in città)
