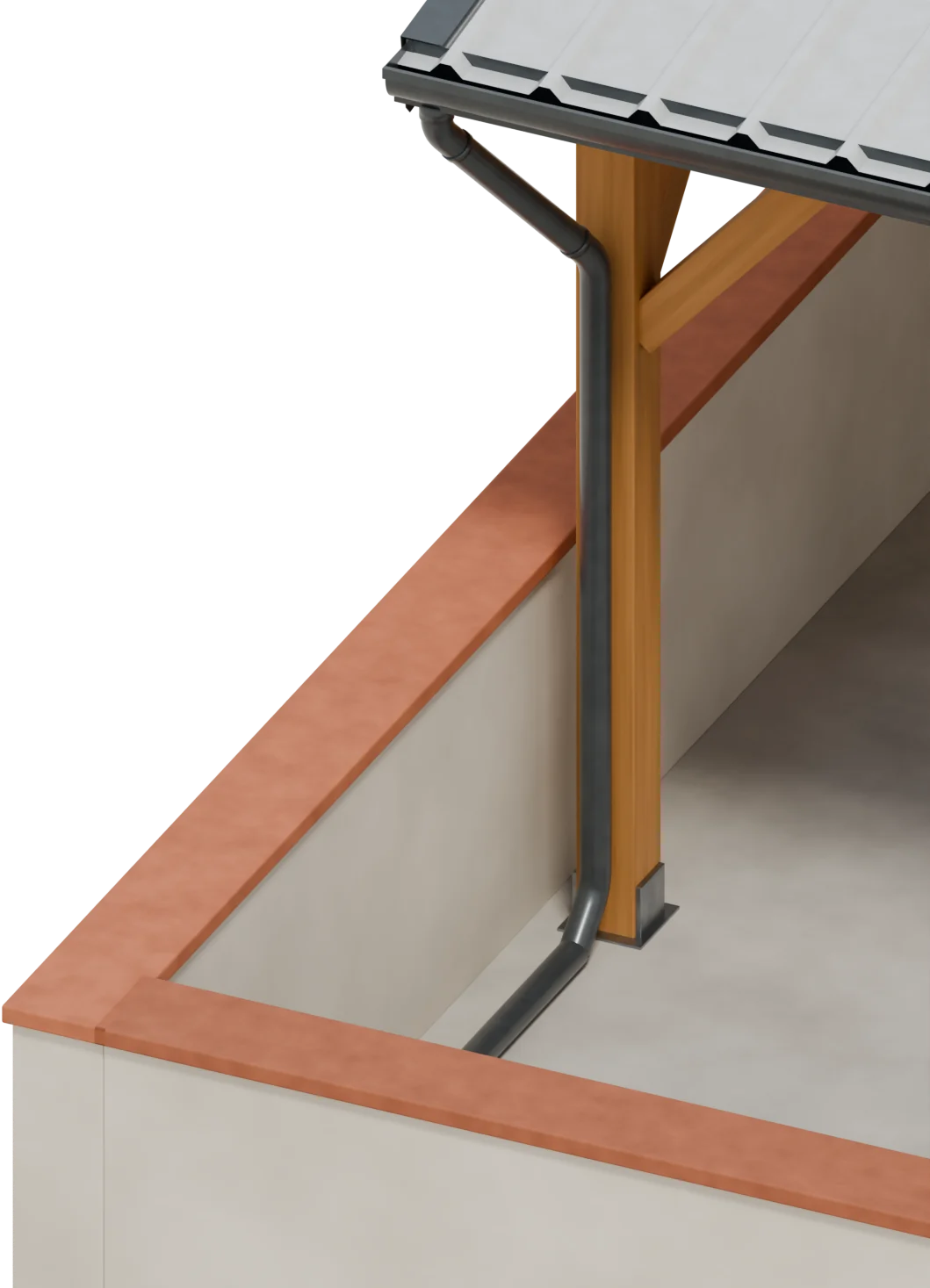

Il pluviale e il suo collo d’oca
Dal fondo della gronda a cornice il pluviale fa un collo d’oca lungo e obliquo fino al fianco del pilastro d’angolo, scende tenuto dal collare e al piede gira e corre sul pavimento, lungo il parapetto.
Lavoro vero · Eboli · Ottobre 2022
Eboli: la tettoia sul terrazzo
Il lavoro
Che cosa c’è qui.
Sul terrazzo di una casa, contro il suo timpano, una tettoia in legno chiaro: i pilastri con le saette, la trave, i travetti con le teste sagomate; sopra, la lamiera grecata grigio chiaro.
La lattoneria è antracite: lungo il bordo basso la gronda a cornice; dal suo fondo il pluviale fa un collo d’oca lungo e obliquo, scende lungo il pilastro d’angolo e al piede corre sul pavimento lungo il parapetto. Sui fianchi la scossalina a «L», contro il timpano la scossalina a muro, e sugli spioventi del timpano, sopra i coppi, un’altra scossalina scura.
SchedaSolo ciò che si sa
- Comune
- Eboli
- Lavoro
- Tettoia in legno con la lamiera e la lattoneria
- Copertura
- Lamiera grecata grigio chiaro
- Lattoneria
- Gronda a cornice, pluviale e scossaline antracite
Eboli · Ottobre 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

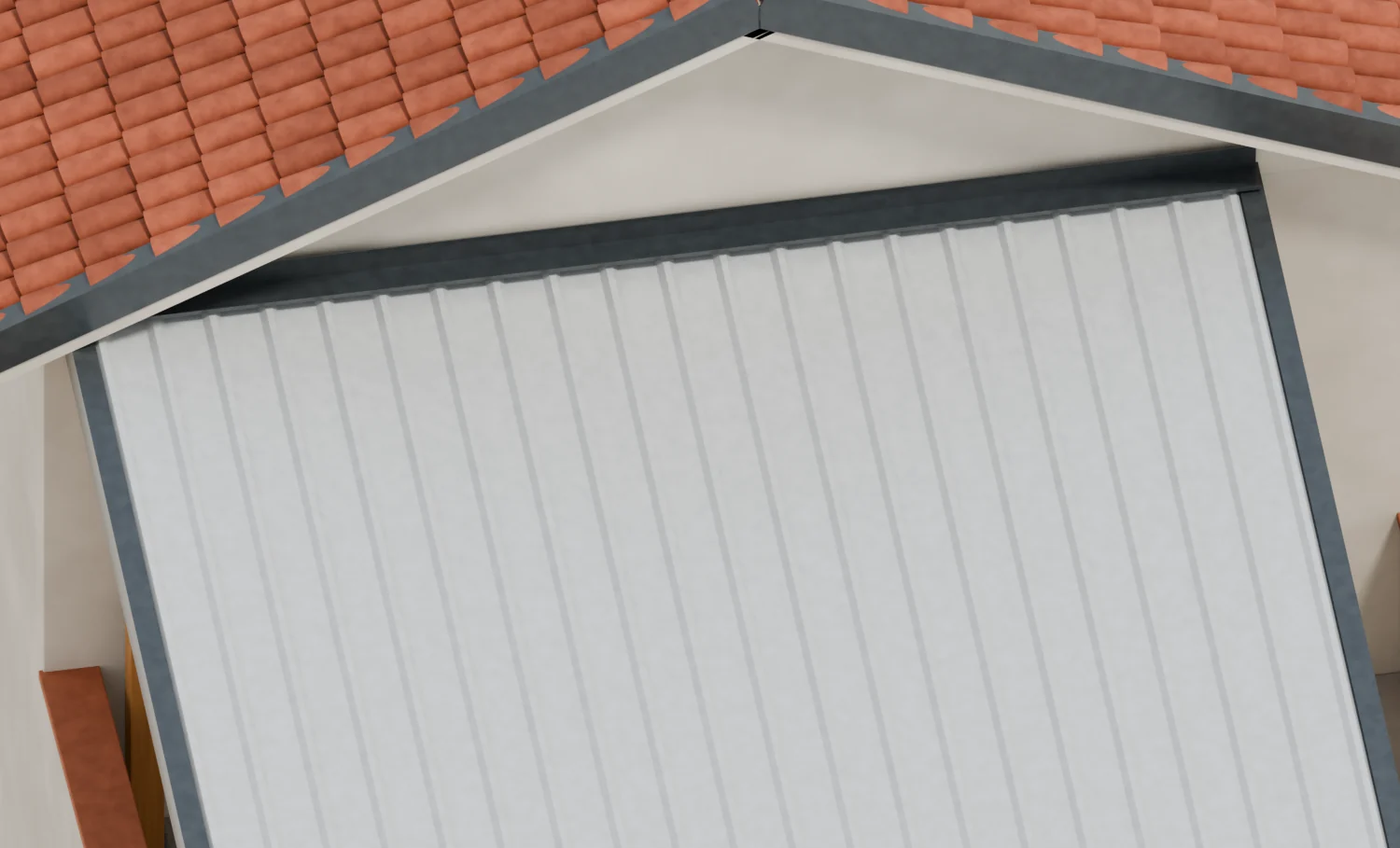

La lamiera e le scossaline
La lamiera grecata grigio chiaro sale fino al timpano della casa; sui fianchi la chiude la scossalina a «L», contro il muro la scossalina a muro; sopra, sugli spioventi del timpano, la scossalina scura copre il bordo dei coppi.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la gronda a cornice, il pluviale con il suo collo d’oca e il tratto steso sul pavimento, le scossaline dei fianchi, quella contro il timpano e quelle sugli spioventi della casa, la lamiera grecata; e la tettoia che li porta. Se la lamiera sia un pannello coibentato non si vede. Della casa si vedono il timpano, il muro sotto la tettoia e il parapetto: il resto è ricostruito da noi. Le misure sono stime.
Da dove viene ogni cosa (18 voci)
Dichiaratolo ha detto il titolare
- Eboli; ottobre 2022il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta

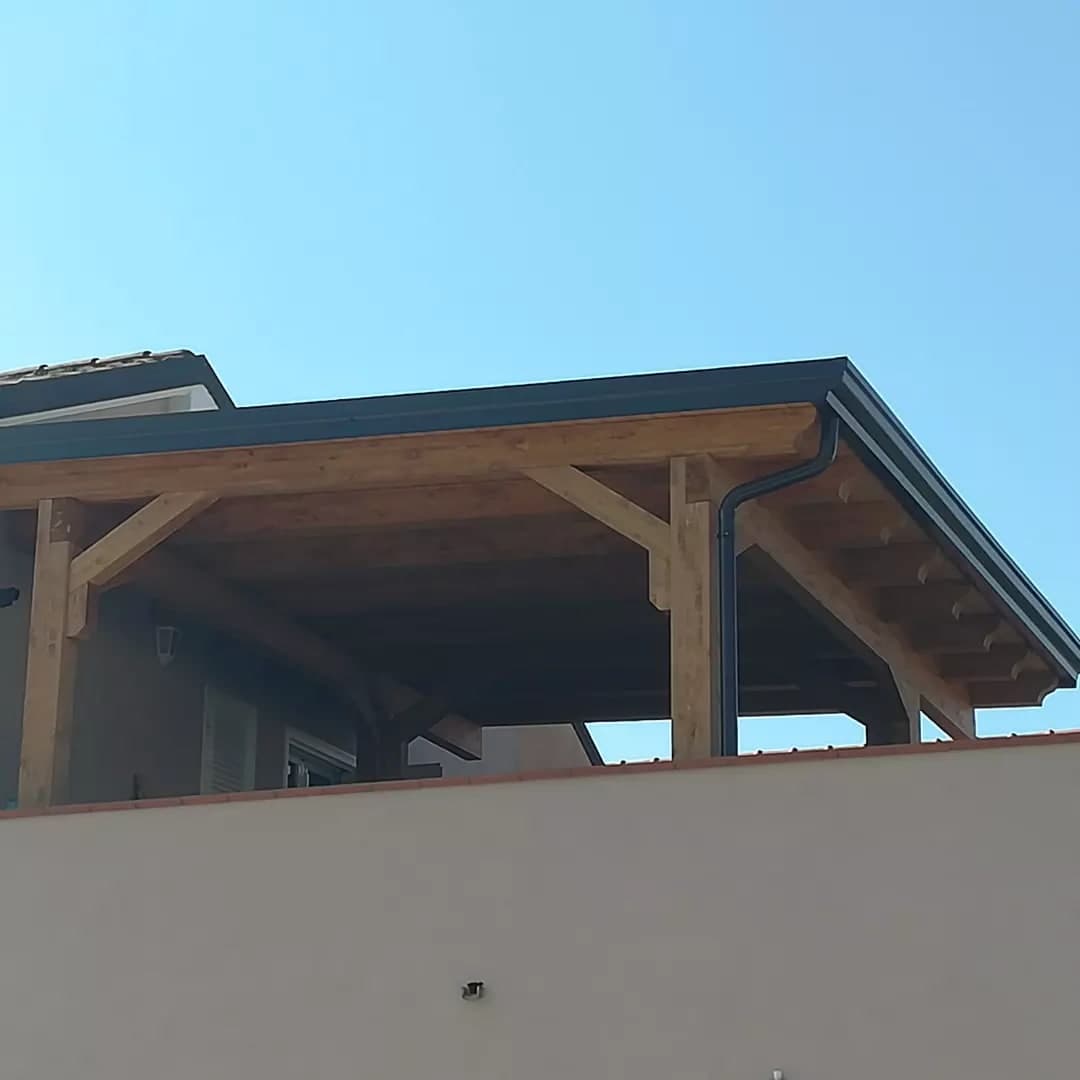

- Tettoia a una falda in legno chiaro sul terrazzo, contro il timpano della casa: pilastri con le saette nei due versi, la trave, i travetti con le teste sagomatefotografie 1 e 2
- Due pilastri anche contro il timpano, un poco staccati dal murofotografia 2 (a sinistra); quanto siano staccati, stimato

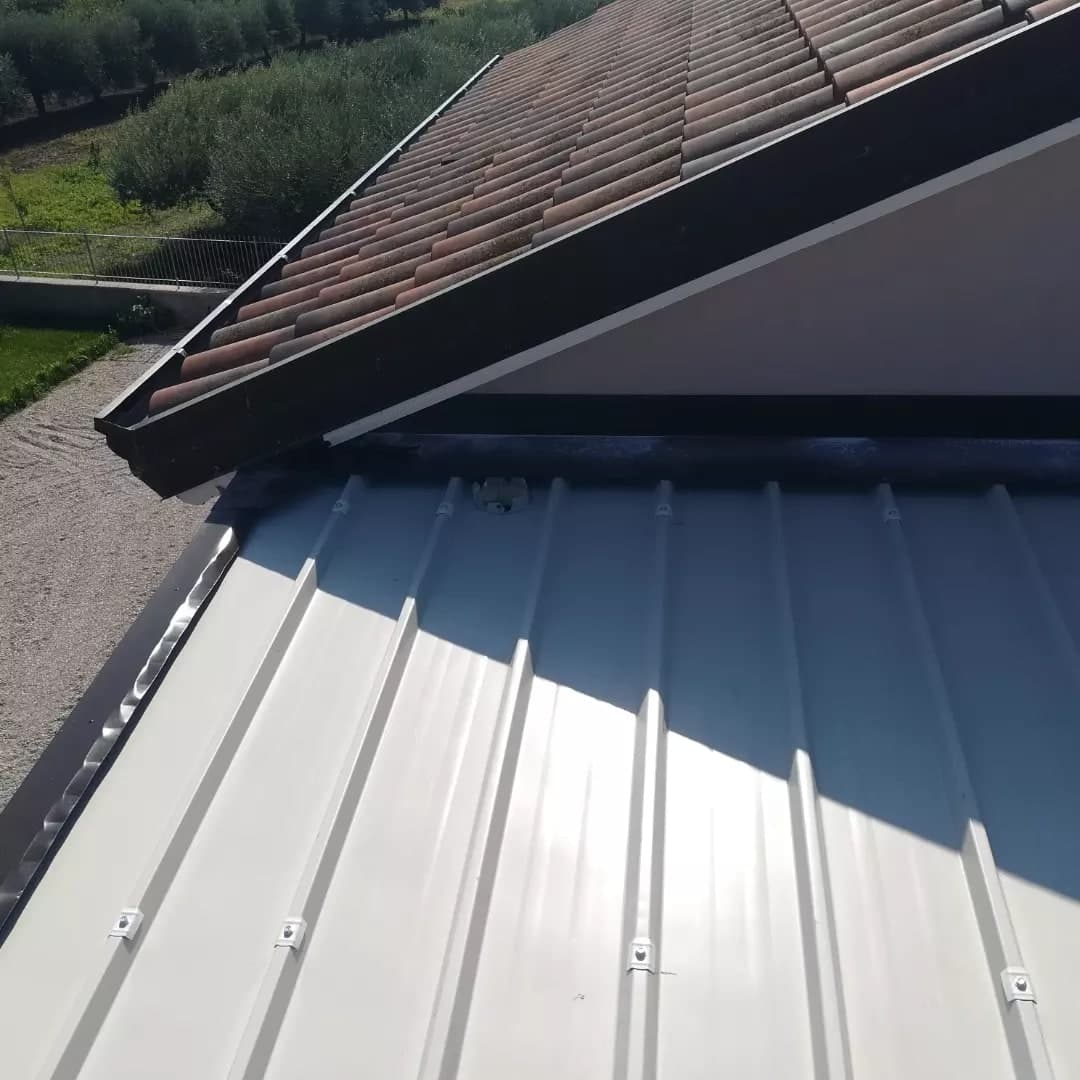

- Il manto: lamiera grecata grigio chiaro, fissata con le viti sulle creste (l’inventario la leggeva come il sotto di un pannello)fotografie 3 e 4, dall’alto
- La gronda «a cornice» antracite lungo il bordo basso, con la testatafotografie 1 e 2

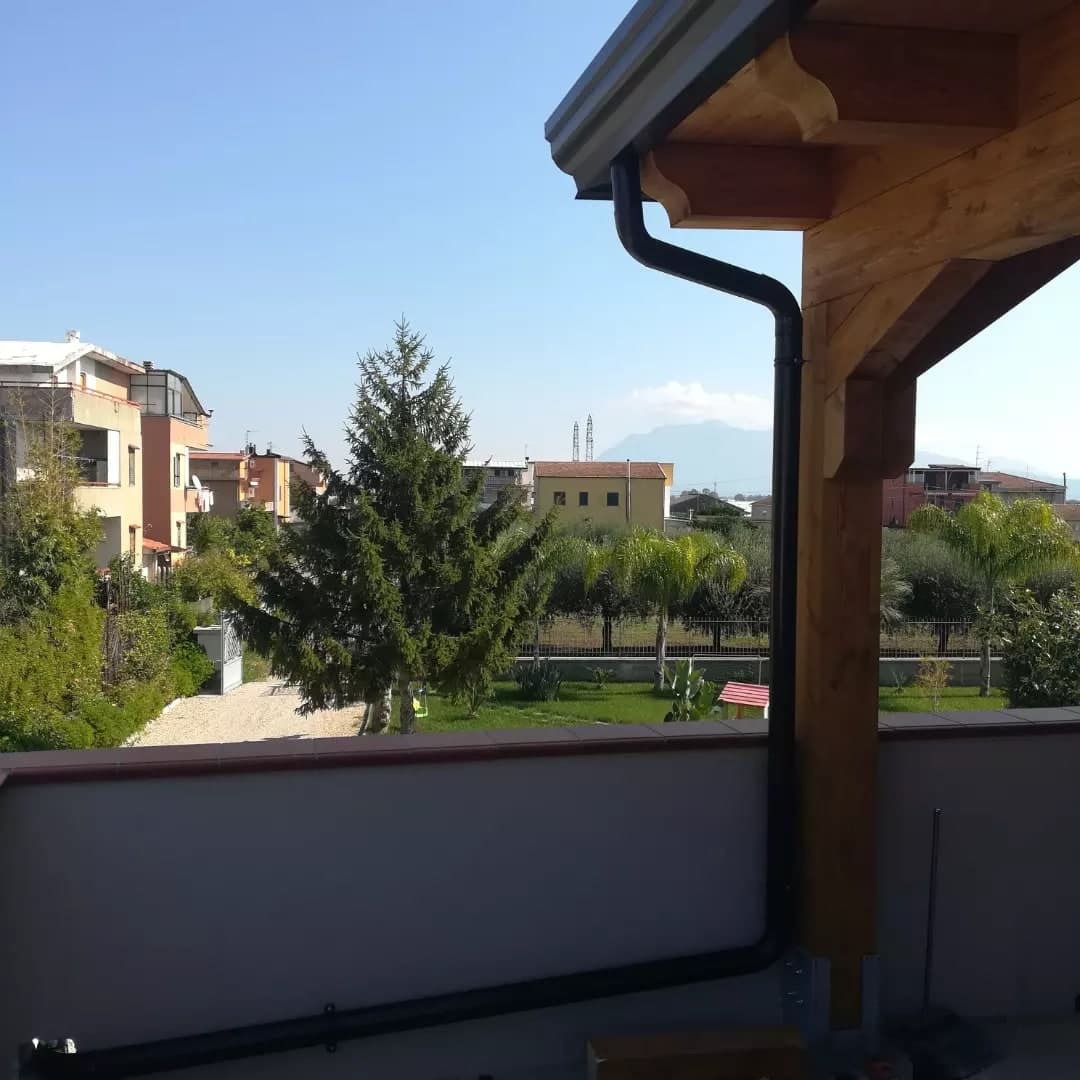

- Il pluviale con il collo d’oca lungo e obliquo, giù lungo il pilastro d’angolo con il collare; al piede la curva e il tratto steso sul pavimento lungo il parapettofotografia 1; dove finisca il tratto a terra non si vede: nel modello all’angolo del terrazzo

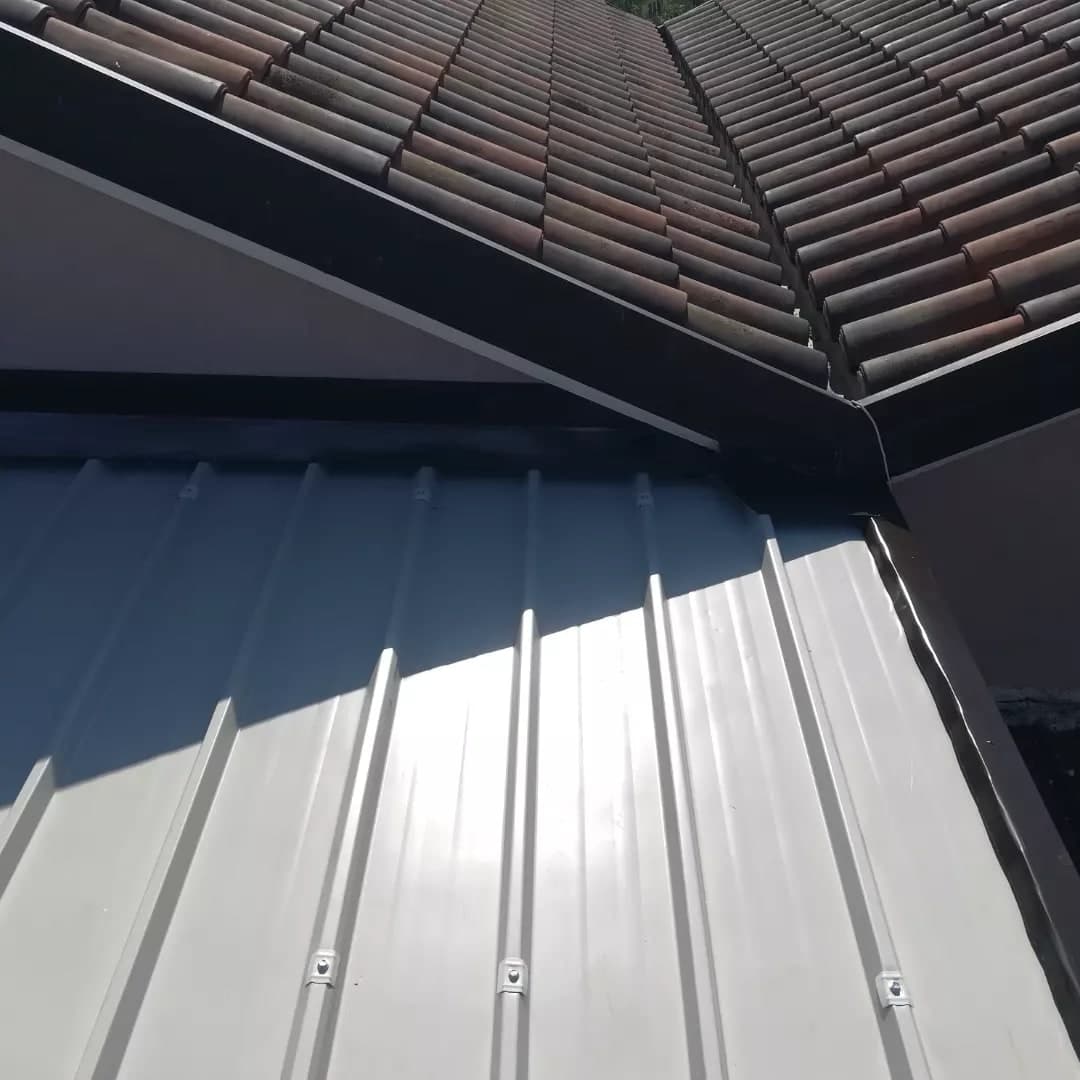

- Sui fianchi della tettoia la scossalina a «L» scura; contro il timpano la scossalina a murofotografie 3 e 4
- Sui due spioventi del timpano della casa, sopra i coppi, la scossalina scurafotografie 3 e 4; se sia stata posata con la tettoia, da confermare
- Il terrazzo sopra un corpo basso, il parapetto con la copertina in cotto; il timpano della casa con i coppi anticati e la porta finestra con le persianefotografie 1, 2, 3, 4: messi di massima
- Attorno: palazzine di tre e quattro piani, villette, un abete, le palme, i montifotografia 1: non sono del lavoro, lasciati fuori (la mappa mette il lavoro in paese)
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Tettoia di circa 5 per 4 m fra gli assi, pilastri di circa 2,3 m, pendenza di circa 8°il parapetto (circa 1 m) e i pilastri delle fotografie 1 e 2: stime, ±25%
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: a cornice, 400 mm) e l’antracite (RAL 7016)il colore letto sulle fotografie 1 e 3, all’ombra quasi nero: da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Il resto della casa: quanto è grande, i fianchi, il corpo sotto il terrazzo, le finestrenessuna fotografia lo mostra: completato da noi, coerente con ciò che si vede
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la tettoia finita, la lamiera e la lattoneria; se la struttura sia di VF, da confermare
- Se la lamiera sia un pannello coibentato o una lastra sempliceil bordo non si vede: nel modello una lastra sopra il tavolato; da confermare
- Le staffe e le teste dei rivettinon se ne vedono: nel modello non ci sono
- L’altra ala che si intravede a destra della fotografia 4, con la sua conversasi vede appena: nel modello non c’è
- Ricerca su Google Mapsnon fatta: nessun indizio sulla casa
