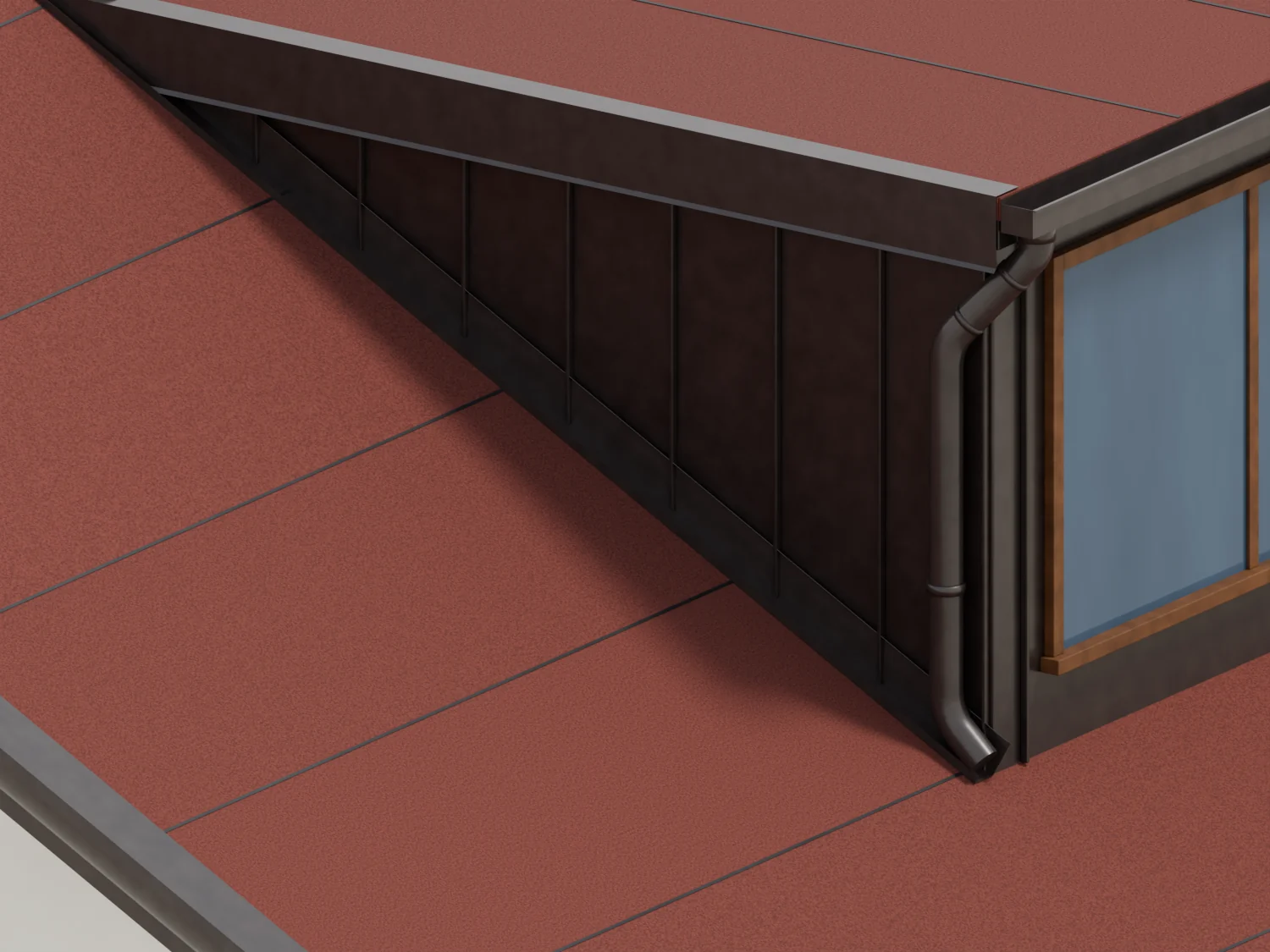

La parete dell’abbaino
La parete di fianco è rivestita a doghe verticali, aggraffate una all’altra, dalla guaina fino alla fascia in cima. All’angolo davanti il pluviale scende lungo la parete e porta l’acqua del tetto dell’abbaino sulla falda.
Lavoro vero · Bivio Pratole · Settembre 2023
Bivio Pratole: gli abbaini in lamiera aggraffata
Il lavoro
Che cosa c’è qui.
Su un tetto a falde, due abbaini affiancati: le loro pareti sono rivestite in lamiera aggraffata scura, a doghe verticali, con la fascia scura in cima. All’angolo davanti di ogni abbaino un pluviale tondo scende fino al manto.
Il manto è in guaina ardesiata rossa, posata a teli. Sul bordo del tetto corre la gronda scura a gradini, e la stessa faccia chiude lo spiovente.
SchedaSolo ciò che si sa
- Località
- Bivio Pratole
- Lavoro
- Pareti degli abbaini in lamiera aggraffata
- Colore della lamiera
- Testa di moro
- Si vedono anche
- Guaina ardesiata rossa, gronda e pluviali scuri
Bivio Pratole · Settembre 2023
Da vicino
Il modello, e la fotografia dello stesso punto.

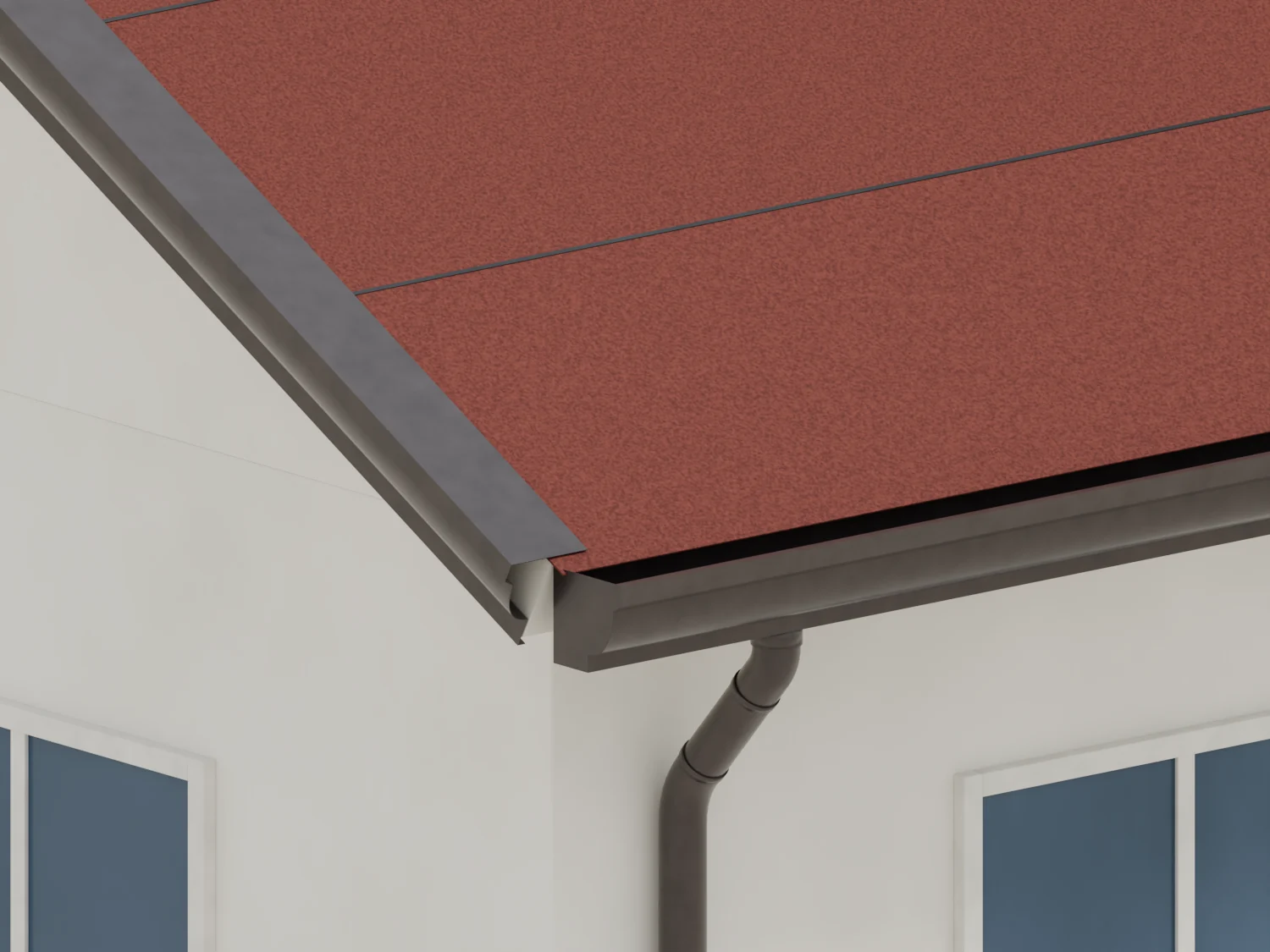

La gronda e lo spiovente
Sul bordo del tetto la gronda scura finisce con la sua testata; lungo lo spiovente la lamiera ripete la faccia a gradini della gronda e chiude il bordo della guaina.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie dei due post: le pareti aggraffate degli abbaini con la loro fascia e i pluviali, la guaina rossa a teli, la gronda a gradini e la cornice dello spiovente. La casa le fotografie non la mostrano mai da fuori: i muri, le finestre, la forma del tetto e quanti abbaini ci siano sono ricostruiti da noi, coerenti con ciò che si vede. Le misure sono stime.
Da dove viene ogni cosa (21 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Bivio Pratole, settembre 2023il luogo e la data del post sul profilo di VF
- Che cosa ha fatto VF qui: le pareti degli abbaini in lamiera aggraffatala didascalia del post: «Pareti aggraffate abbaini»
Osservatosi vede nelle fotografie o nelle riprese, e si conta

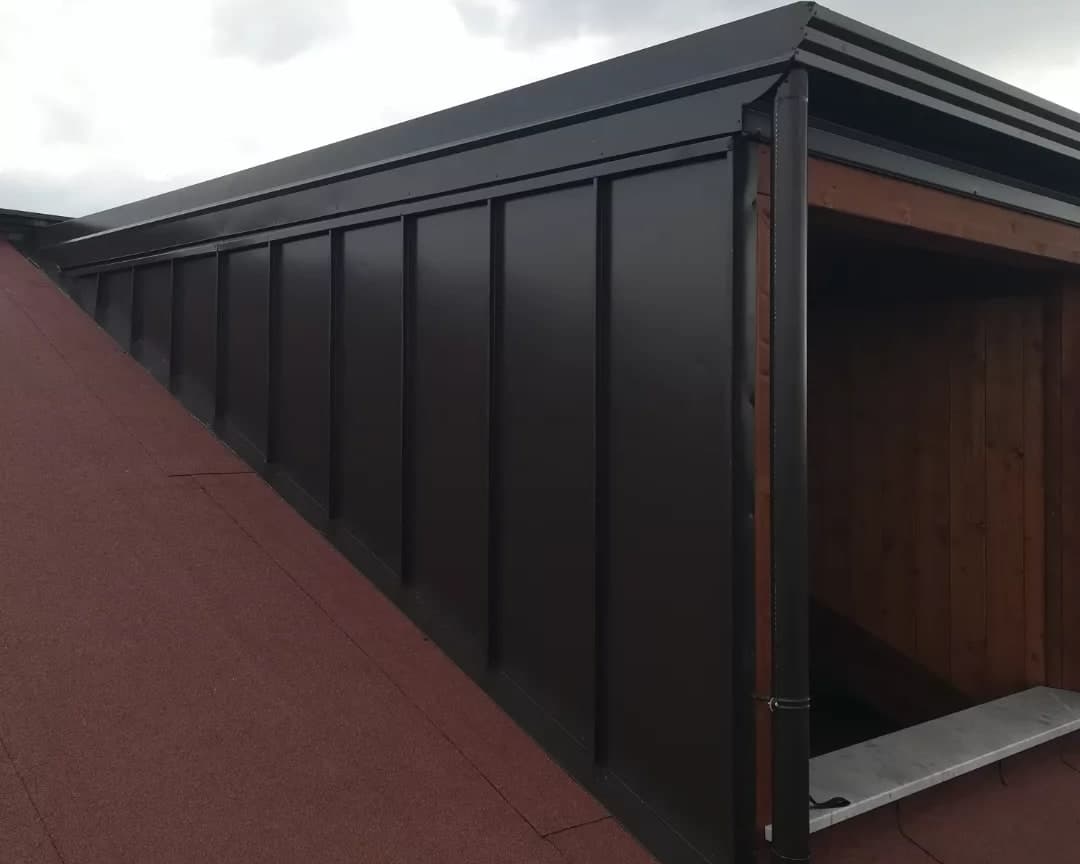

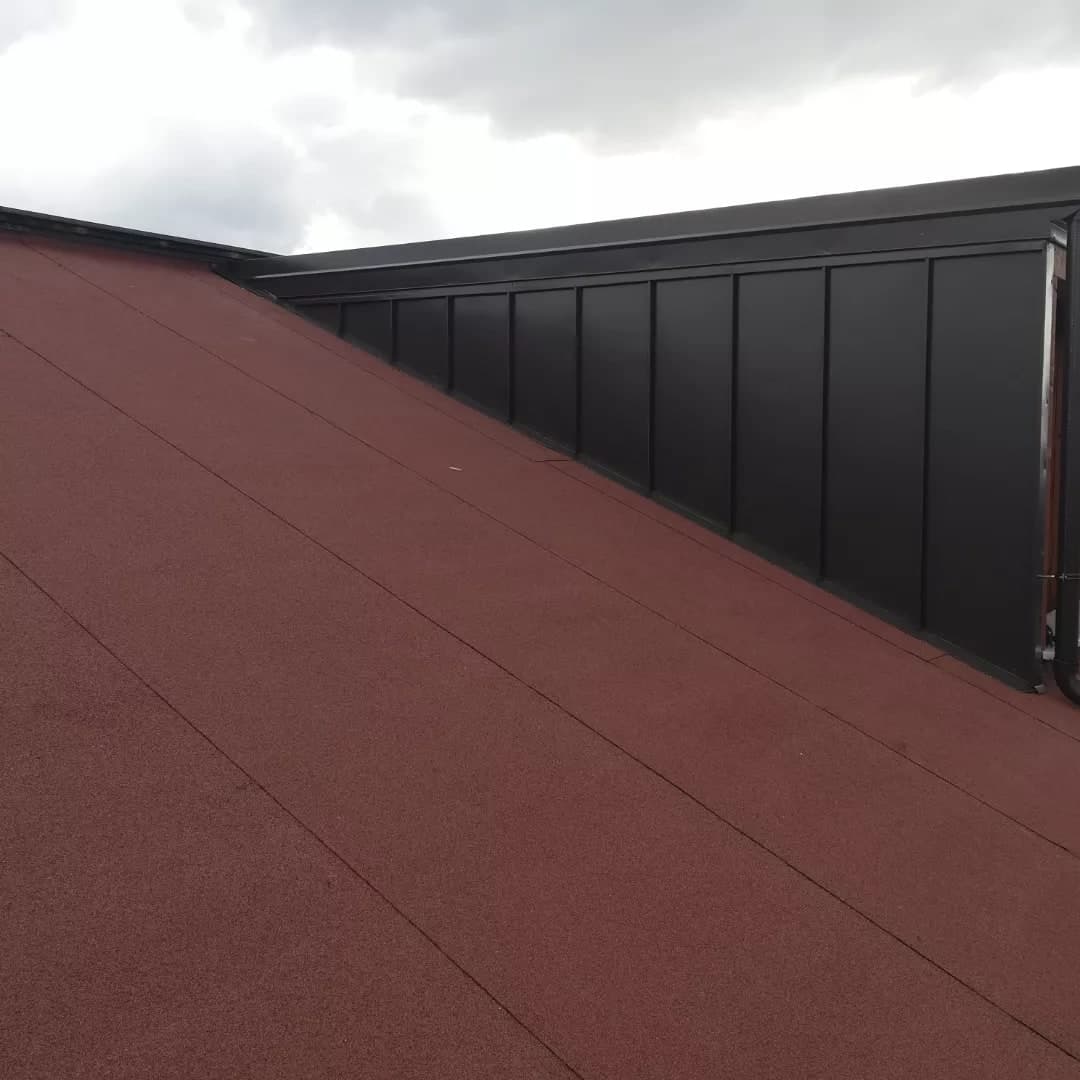

- Le pareti degli abbaini a doghe verticali aggraffate, scure, con la fascia in cimafotografie 1, 2, 4 e 5 del post P13
- Il pluviale tondo scuro all’angolo davanti dell’abbaino, giù fino alla guainafotografie 1 e 3 del post P13
- Il manto in guaina ardesiata rossa, a teli con i sormontitutte le fotografie

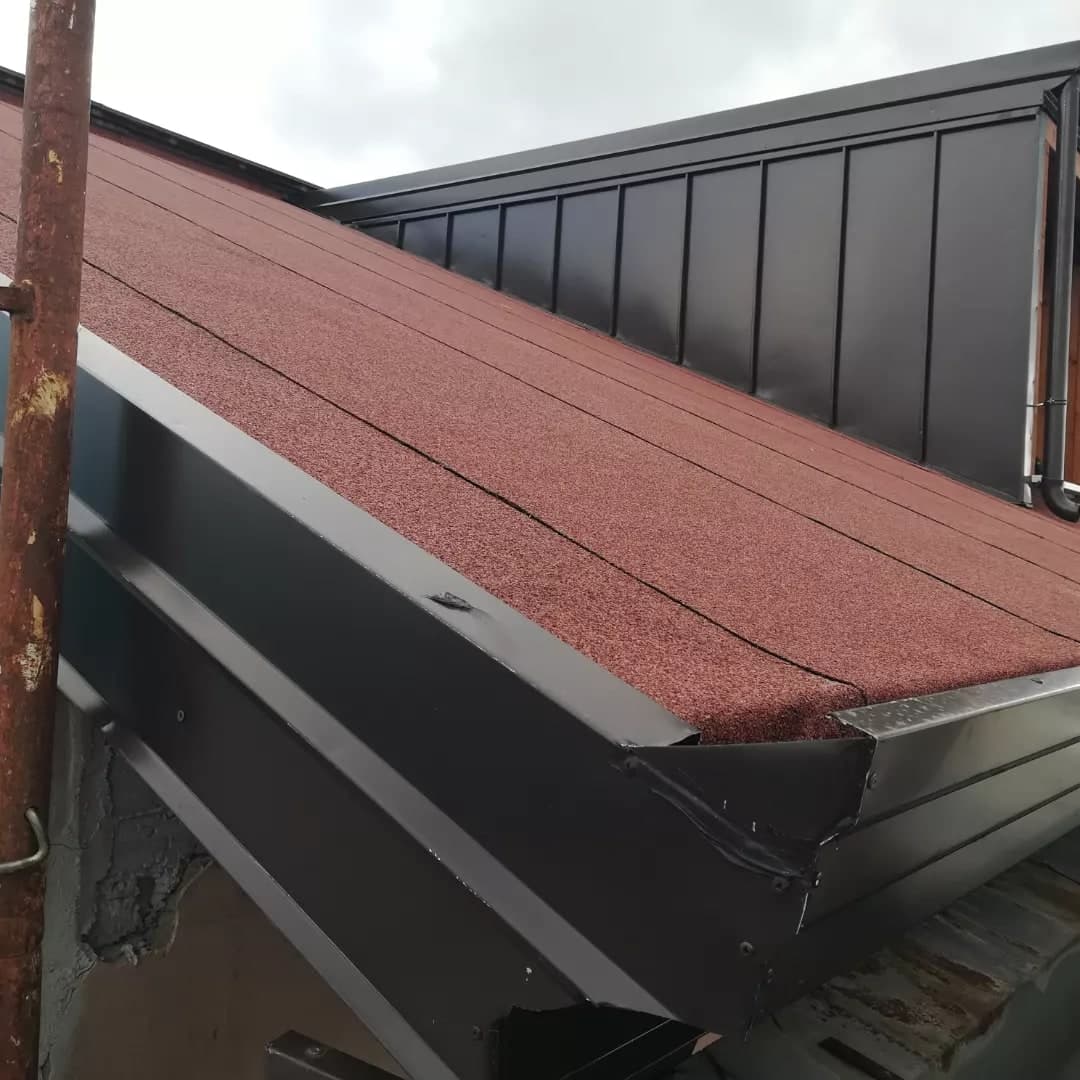

- La gronda scura a gradini sul bordo del tetto, con la testata, e la stessa faccia lungo lo spioventefotografie 3, 4, 6 e 7 del post P13
- Due abbaini affiancati, con un canale stretto in guaina fra le loro paretila fotografia del post P12
- Al piede delle pareti, la lamiera piegata sulla guainala fotografia del post P12: lungo tutto il canale
- Il fronte degli abbaini, rivestito in legnofotografie 1 e 3 del post P13: il vano è ancora aperto; nel modello una vetrata con il telaio in legno
- La gronda del tetto senza staffe sulla facciafotografie 3, 4 e 6 del post P13: la faccia è pulita; se ci sono staffe stanno dentro, e nel modello non ci sono
- Sugli spioventi la cornice con la faccia fuori dal bordo, come la gronda, e all’angolo la giunta rivettata con la grondafotografia 7 del post P13; la giunta d’angolo nel modello non c’è (la gronda finisce con la testata)
- La lamiera delle pareti lucida, come quella delle grondefotografie 2, 5 e 6 del post P13: le doghe prendono la luce
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Pareti degli abbaini alte circa 1,6 m sopra la falda e lunghe circa 3,3 m; doghe a circa 36 cm; falda a circa 28°il passo delle doghe e il tubo del ponteggio (fotografia 6): stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Il colore: testa di moro (RAL 8019) per la lamiera; il rosso della guainaletti a cielo coperto sulle fotografie: da confermare
- Sezione della gronda (catalogo: la «a cornice» più grande, da 625 mm) e la gronda quadra in cima agli abbainiil profilo si legge solo in parte (fotografie 3 e 7): da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Il tetto degli abbaininon si vede: nel modello piano, in guaina, con la fascia scura
- La casa: due piani in intonaco bianco, il tetto a due falde, le finestrele fotografie mostrano solo il tetto e un muro bianco sotto la gronda (fotografia 6): completata da noi
- Quanti abbaini ci sono e dove stanno sul tettose ne vedono almeno due: nel modello due, al centro della falda davanti
- I pluviali del tettosotto la gronda se ne vede uno (fotografie 3 e 4), ma non dove sta lungo il bordo: nel modello agli angoli
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Ricerca su Google Mapsnon fatta: le fotografie mostrano solo il tetto e il cielo, niente che distingua la casa
- Il giardino, le strade e le case attornonon sono del lavoro: lasciati fuori (la mappa mette il lavoro in un paese della piana)
