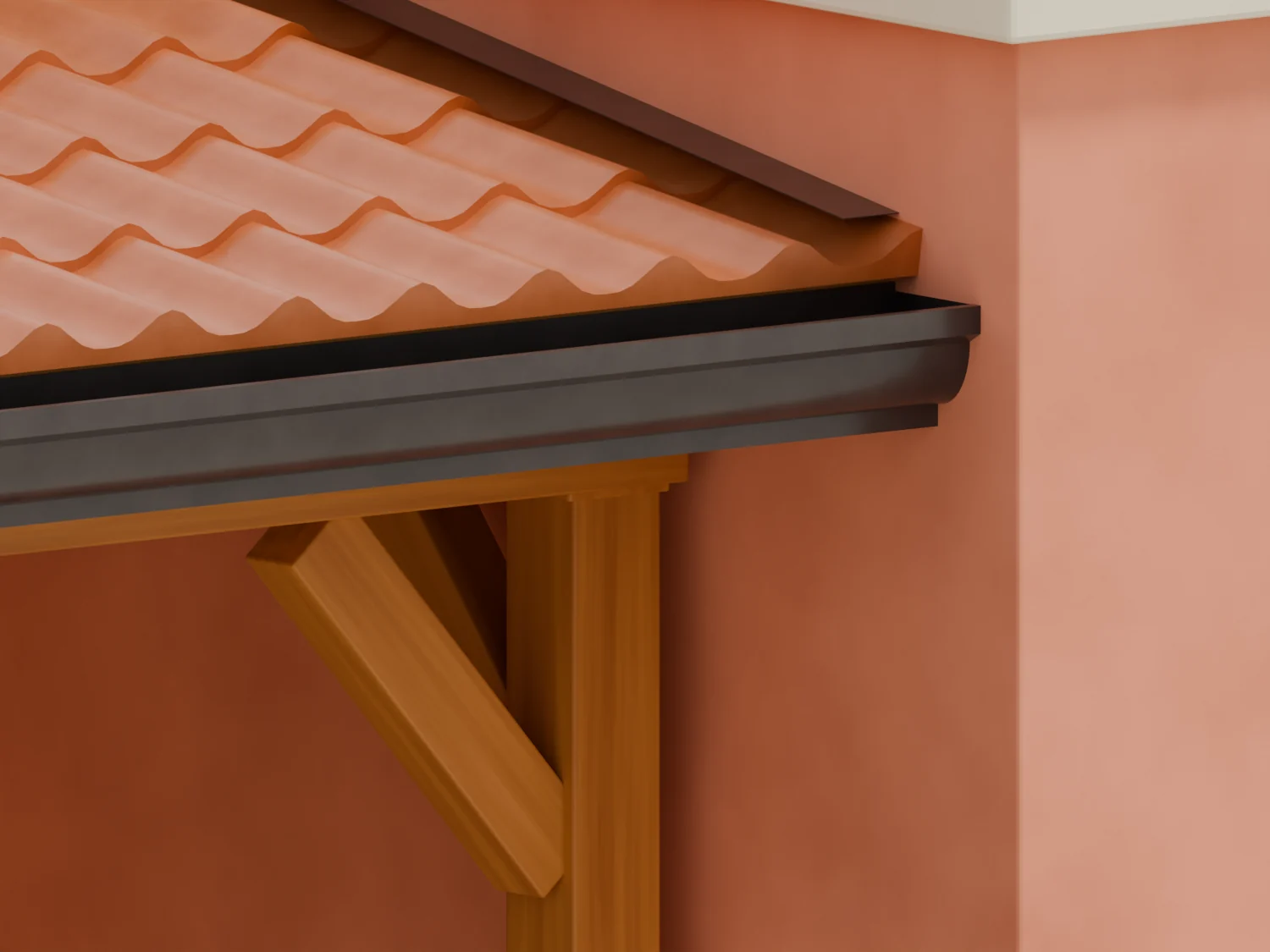

La testata contro il muro
Dove la gronda arriva contro la spalla del muro si chiude con la sua testata, rivettata; sotto, la testa sagomata della trave.
Lavoro vero · Giffoni Valle Piana · Ottobre 2024
Giffoni Valle Piana: la copertura in legno dell’ultimo piano
Il lavoro
Che cosa c’è qui.

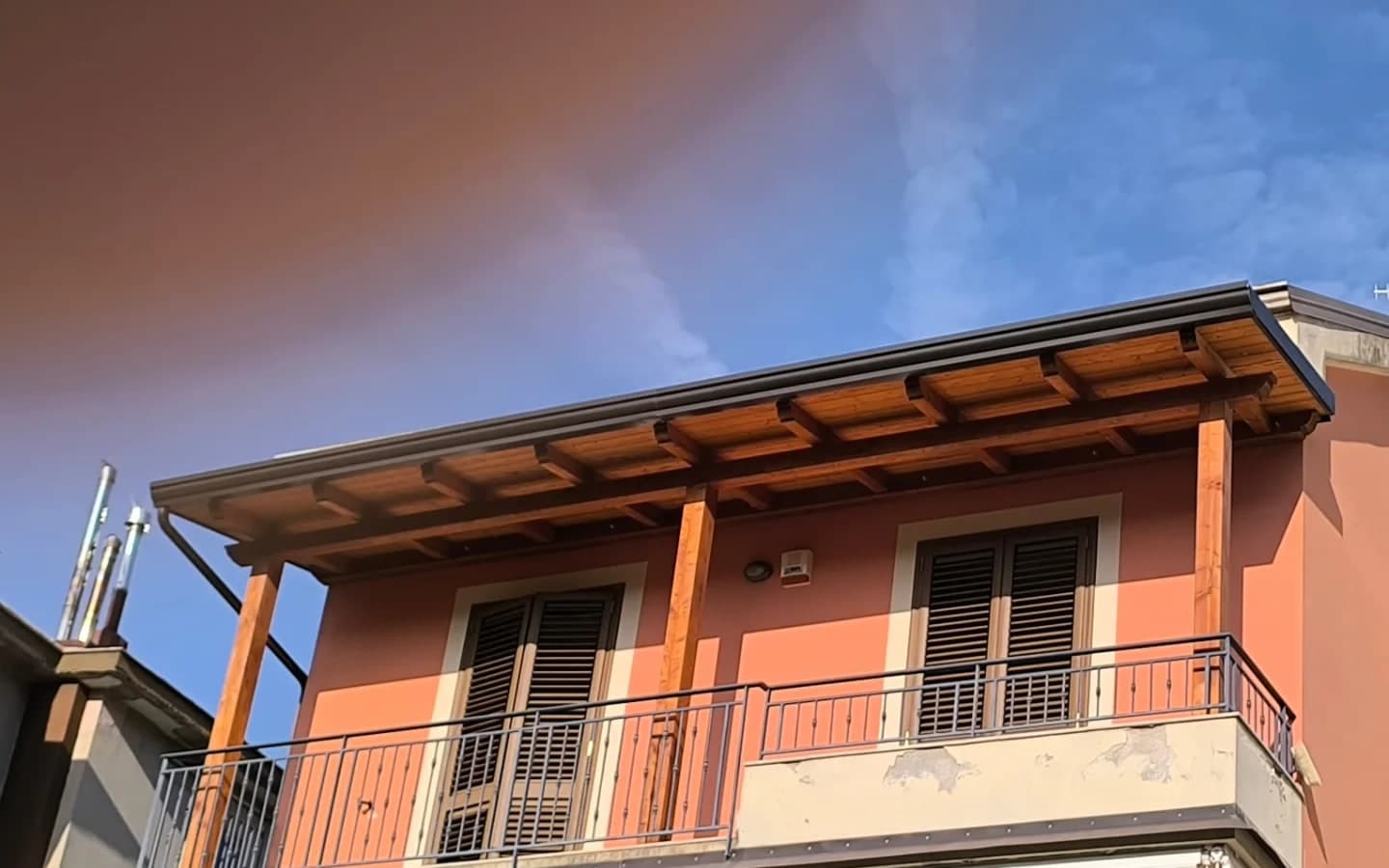

Una casa a tre piani ai piedi del monte. Sul balcone dell’ultimo piano c’è una copertura nuova in legno: tre pilastri sul bordo del balcone, la trave, le saette, i travetti con le teste sagomate e il tavolato, e sopra le lastre finto coppo color cotto.
La lattoneria è testa di moro: la gronda «a cornice» sul davanti, con la testata rivettata contro il muro, il pluviale, il bordo sul fianco e la scossalina che corre lungo il muro, sotto il cornicione del tetto in coppi.
SchedaSolo ciò che si sa
- Comune
- Giffoni Valle Piana
- Lavoro
- Copertura in legno con la sua lattoneria
- Manto
- Lastre finto coppo color cotto
- Lattoneria
- Gronda a cornice, pluviale e scossaline, testa di moro
Giffoni Valle Piana · Ottobre 2024
Da vicino
Il modello, e la fotografia dello stesso punto.

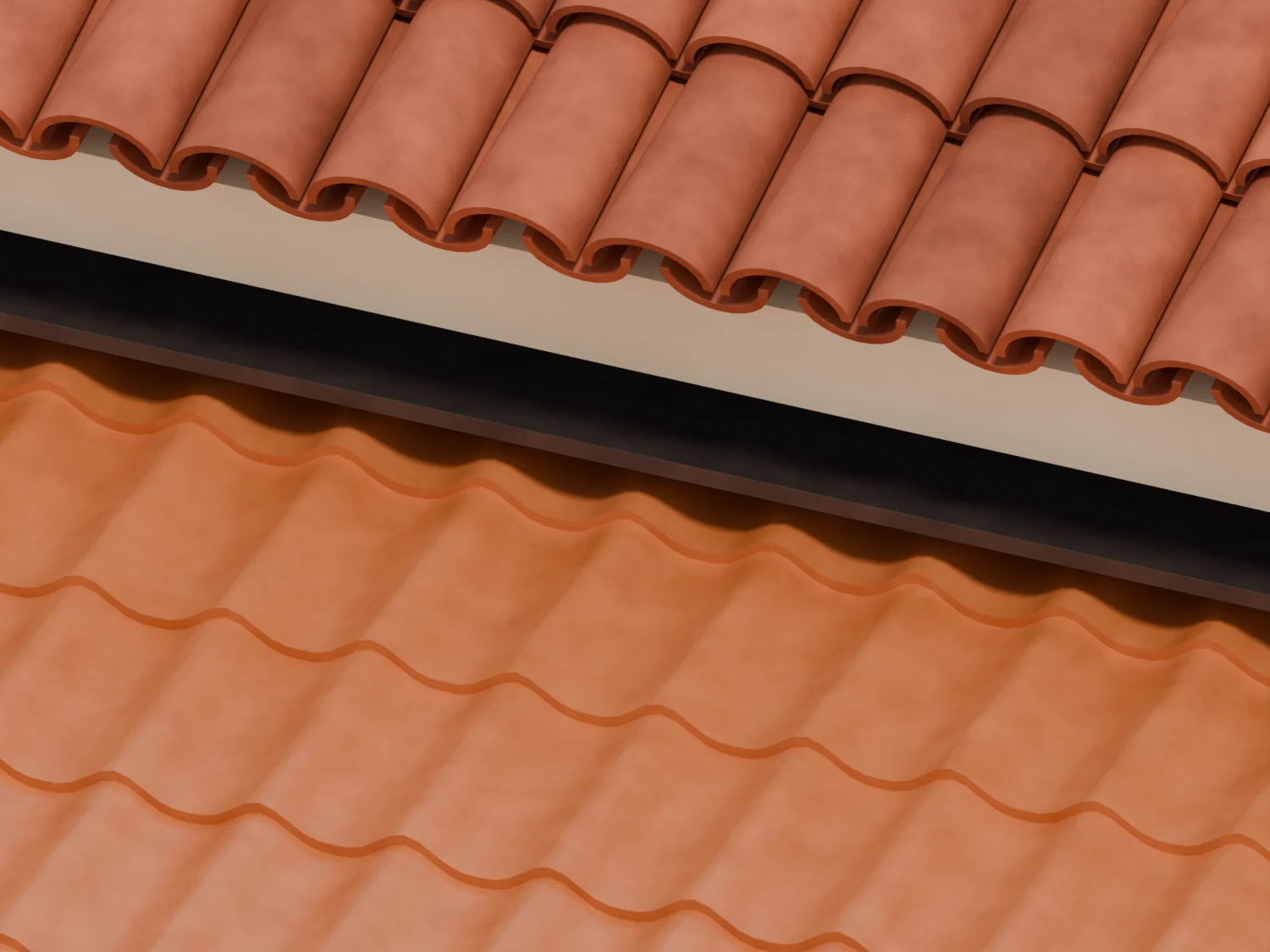

La scossalina lungo il muro
Dove le lastre arrivano contro il muro, sotto il cornicione del tetto in coppi, la scossalina testa di moro copre il loro bordo e risale sul muro.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la struttura in legno, le lastre finto coppo, la gronda con la testata rivettata, il pluviale, il bordo sul fianco e la scossalina lungo il muro. La facciata si vede intera; i fianchi, il retro, la forma del tetto in coppi e la spalla di muro sotto l’ultimo piano sono ricostruiti da noi. Le misure sono stime.
Da dove viene ogni cosa (19 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Giffoni Valle Piana, ottobre 2024il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Copertura in legno sul balcone dell’ultimo piano: tre pilastri, trave, saette, travetti con le teste sagomate, tavolatofotografie 1, 2, 9 e 10

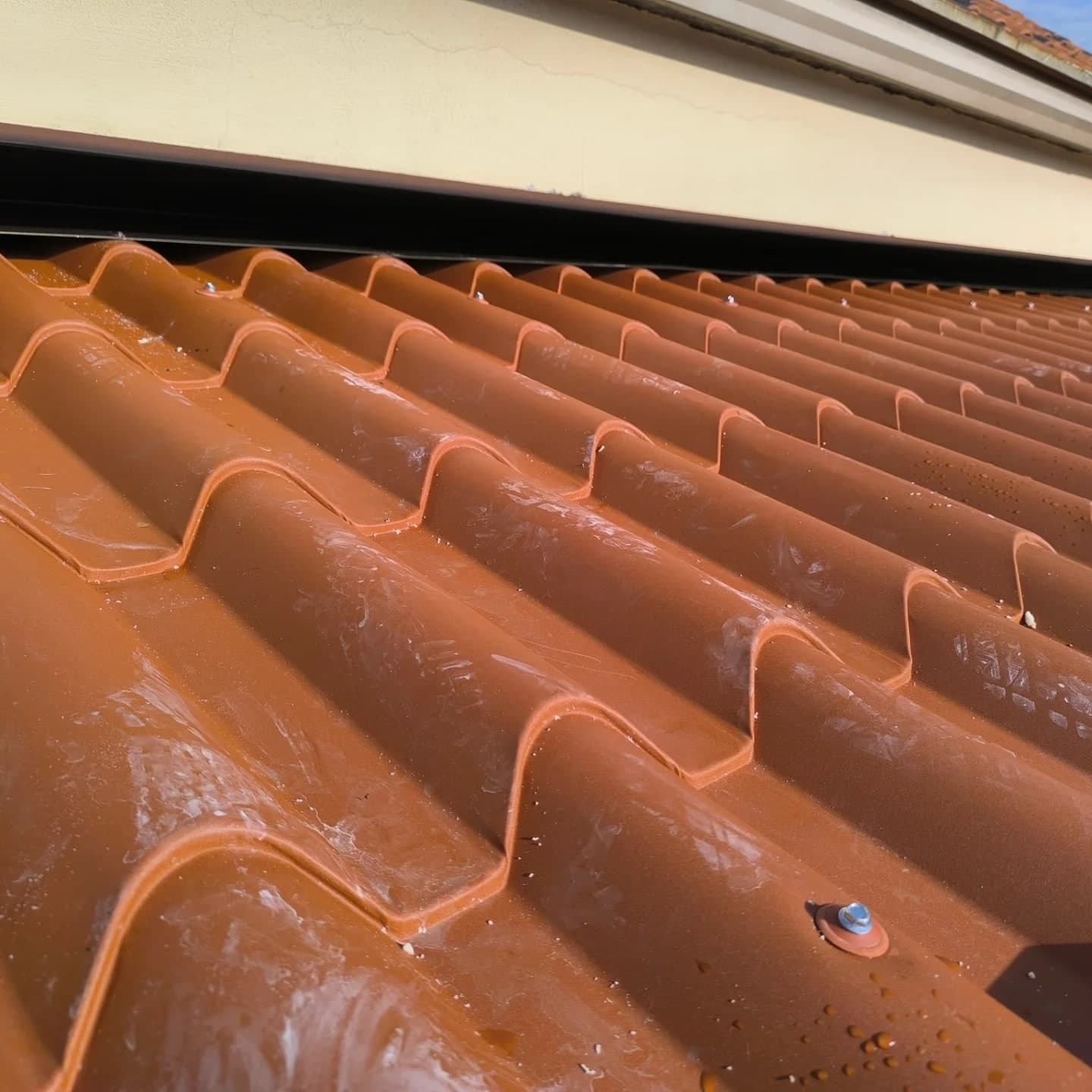

- Manto in lastre finto coppo color cotto, fissate con le viti a cappellottofotografie 3, 5, 6 e 7
- Gronda «a cornice» testa di moro sul davanti, con la testata rivettata contro la spalla del murofotografie 1, 2, 9 e 10
- La gronda senza staffe sulla facciafotografie 8 e 9: la faccia è pulita; se ci sono staffe stanno dentro, e nel modello non ci sono
- Scossalina testa di moro lungo il muro, sotto il cornicione del tetto in coppifotografie 6, 7 e 8
- Il bordo scuro sul fianco libero della coperturafotografie 1 e 10
- Un pluviale scuro a sinistrafotografia 10
- Casa a tre piani, intonaco salmone, persiane marroni, balconi con le ringhiere in ferro; sopra, il tetto in coppi con il cornicione cremafotografie 1, 2, 4, 6 e 10
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Facciata di circa 10 m; balcone dell’ultimo piano profondo circa 1,6 m; copertura a circa 9 m da terraportefinestre, ringhiere e pilastri delle fotografie 1 e 2: stime, ±15%
Dedottouna scelta nostra, ragionevole, da verificare
- Lastre semplici, non pannelli coibentatida sotto si vede il tavolato (fotografia 1); da confermare
- Sviluppo della gronda (catalogo: 500 mm)proporzioni della fotografia 9, accanto alla testa della trave; da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Dove scende il pluvialenon si vede: nel modello lungo il pilastro di sinistra, fino al balcone
- La spalla di muro che chiude il balcone a destra, fino a terrasi vede all’ultimo piano (fotografie 2 e 9); sotto, completata da noi
- I fianchi, il retro, la forma del tetto in coppi, il lucernario (non modellato)completati da noi, coerenti con ciò che si vede
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la copertura finita e la sua lattoneria
- Se la struttura in legno sia di VFè nuova come il resto: da confermare
- Ricerca su Google Mapsnon fatta: le fotografie non hanno un riferimento per ritrovare la casa nel comune
- Il monte, i pini e le case attornonon sono del lavoro: lasciati fuori (la mappa mette il lavoro in collina)
