La gronda e il pluviale

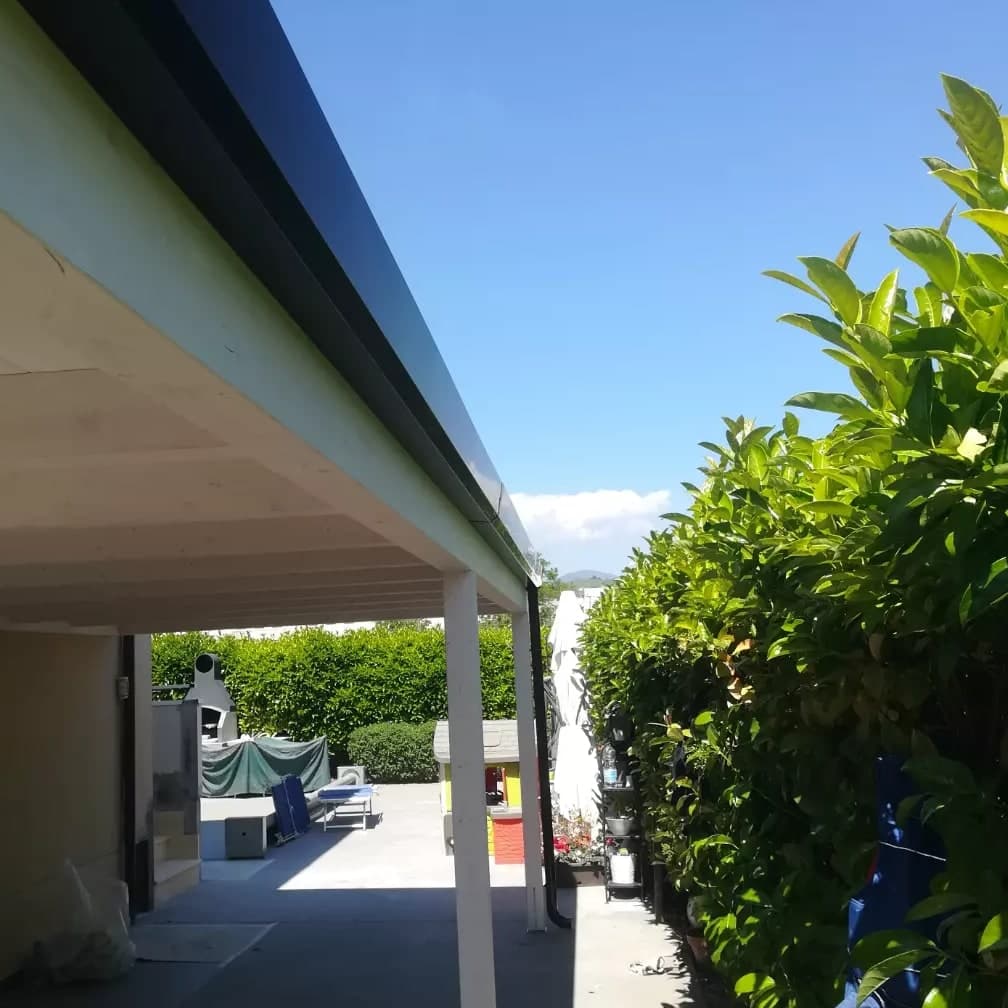

La gronda nera, a sezione quadra, corre lungo la trave dalla parte della siepe fino all’angolo in fondo; lì, poco prima della testata, il pluviale scende dritto accanto al pilastro d’angolo e al piede gira con la curva.
Lavoro vero · Pontecagnano Faiano · Aprile 2023
Pontecagnano Faiano: il posto auto coperto in guaina effetto tegola
Il lavoro
Che cosa c’è qui.
Una tettoia lunga in legno bianco, addossata al fianco di una casa fra il muro e una siepe: copre il vialetto e il posto auto. Sul tavolato il primo strato di guaina nera, posato a fiamma; sopra, la guaina ardesiata stampata a file di coppi rossi.
Lungo la siepe corre la gronda nera, a sezione quadra, tenuta dalle staffe; all’angolo in fondo il pluviale scende dritto accanto al pilastro e al piede gira con la curva. Sui due capi la lamiera nera fa un bordo rialzato, e contro il muro la scossalina nera risale sull’intonaco.
SchedaSolo ciò che si sa
- Comune
- Pontecagnano Faiano
- Lavoro
- Manto in guaina e lattoneria di un posto auto coperto
- Copertura
- Guaina ardesiata effetto tegola su un primo strato nero
- Lattoneria
- Gronda quadra, pluviale, bordi rialzati e scossalina nera
Pontecagnano Faiano · Aprile 2023
Da vicino
Il modello, e la fotografia dello stesso punto.

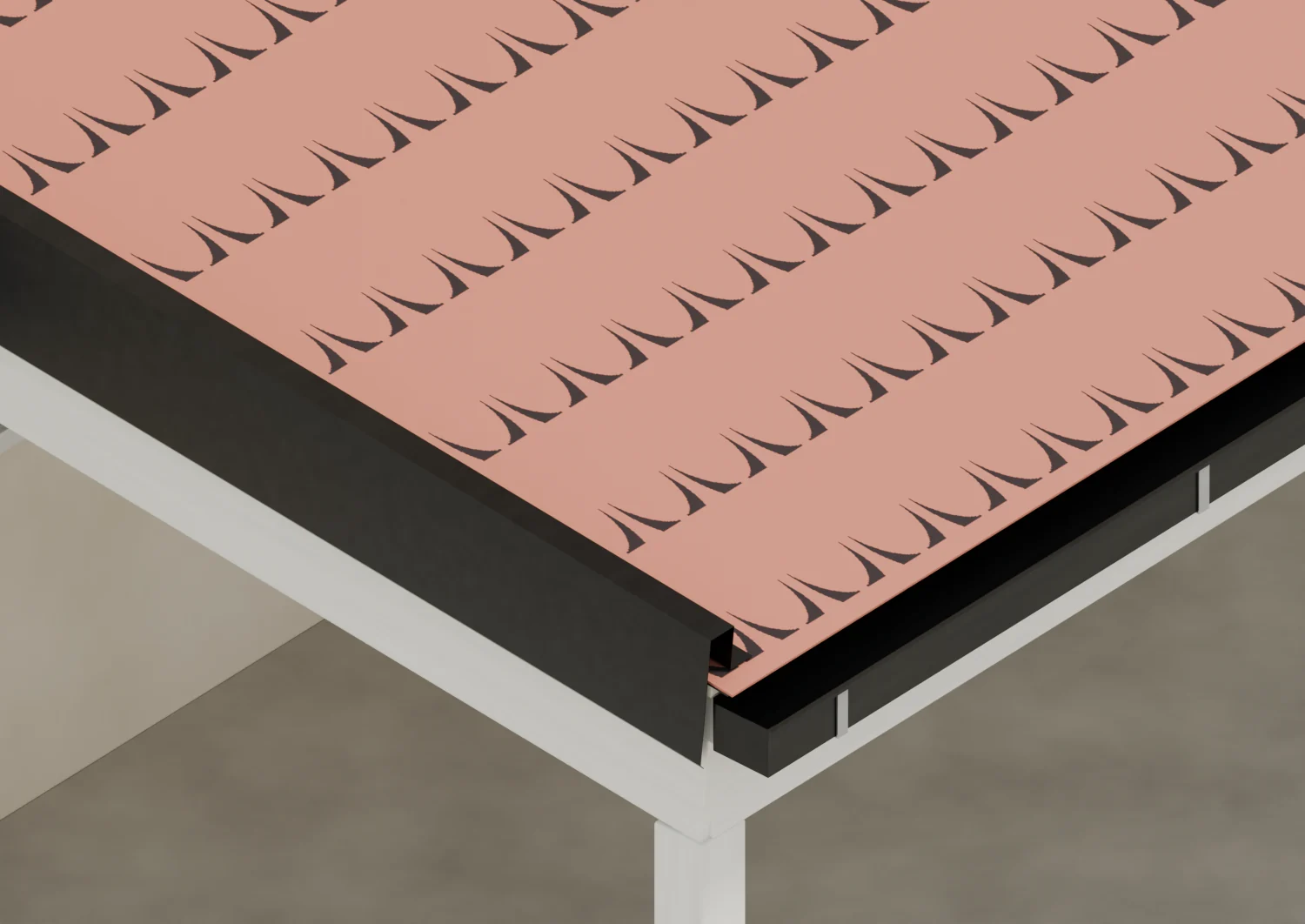

Il bordo rialzato del capo
Sul capo verso la strada la lamiera nera sale dalla guaina, copre la tavola di bordo e scende sul fianco: un bordo rialzato che tiene l’acqua sulla falda. Accanto, la gronda con le staffe chiare che ne attraversano la bocca.

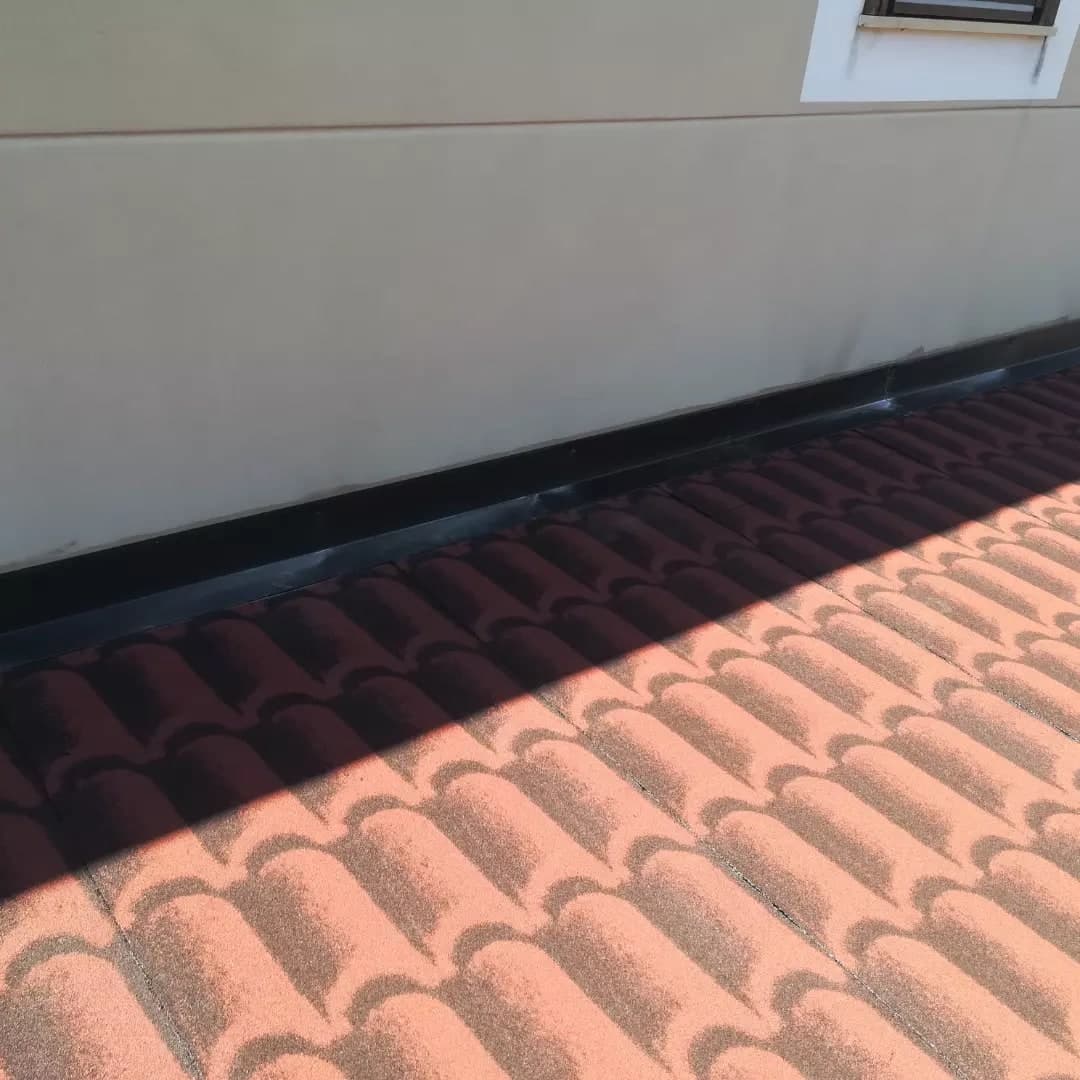

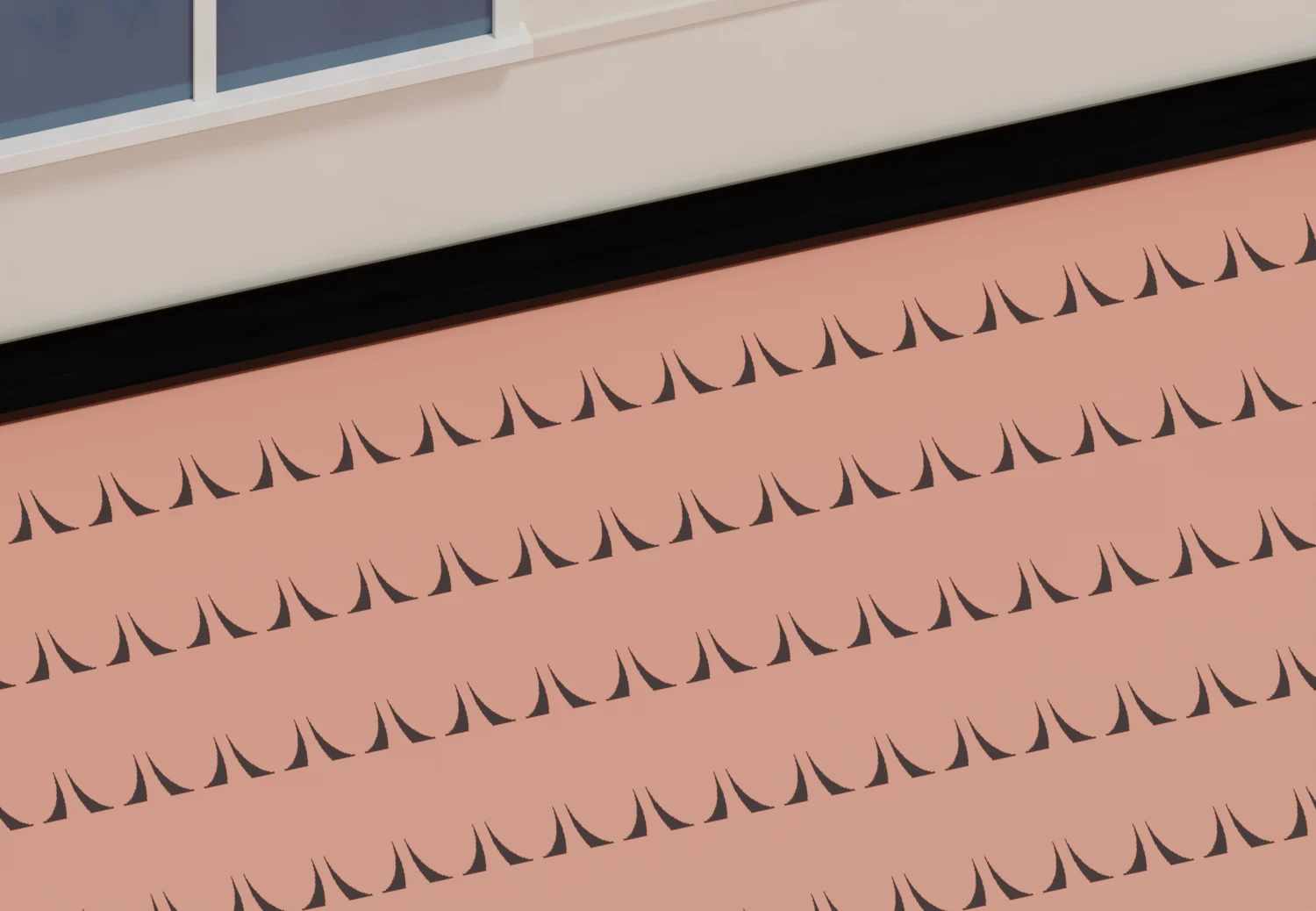

La guaina contro il muro
La guaina stampata a file di coppi sale fino al muro della casa; lì la scossalina nera ne copre il bordo e risale sull’intonaco.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: il primo strato di guaina e la guaina stampata a coppi, la gronda nera sulle sue staffe, il pluviale accanto al pilastro, i bordi rialzati dei due capi e la scossalina contro il muro; e la tettoia in legno bianco che li porta. La casa si vede solo a pezzi: quanto è grande, le altre finestre e il suo tetto sono ricostruiti da noi. Le misure sono stime, prese dal disegno della guaina.
Da dove viene ogni cosa (24 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Pontecagnano Faiano, aprile 2023il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Il primo strato di guaina nera, posato a fiamma sul tavolato, a teli da un metrofotografia 4
- La guaina ardesiata stampata a file di coppi rossi, sopra il primo stratofotografie 2 e 3
- Gronda nera lucida a sezione quadra lungo il lato della siepefotografia 1 (da sotto: faccia e fondo piani, riflette il cielo) e fotografie 3 e 4 (dall’alto)
- Le staffe chiare che attraversano la bocca della gronda, ogni metro circafotografie 3 e 4: che siano staffe e non giunti, e il loro colore, da confermare
- Il pluviale nero, dritto accanto al pilastro d’angolo, con la curva al piedefotografia 1
- Il bordo rialzato nero lungo il capo verso la stradafotografia 3
- La scossalina nera contro il muro della casafotografie 2 e 3
- Struttura in legno bianco: pilastri, travi, travetti e tavolato; niente saettefotografia 1
- Casa chiara con la fascia sotto le finestre, una finestra dalla cornice bianca sopra la tettoia, la porta in fondofotografie 1 e 2
- Il vialetto sotto la tettoiafotografia 1: le piastrelle grigie
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Il colore della guaina e la misura dei coppi stampatifotografie 2 e 3, al sole: sei coppi per telo, file di circa 37 cm; l’ombra stampata è più scura che nelle fotografie (il kit la ha fissa)
- Il diametro del pluviale (80 mm) e il verso della curva al piedefotografia 1, accanto al pilastro: stime
- Il profilo del bordo rialzato (sale di circa 10 cm, copre la tavola, scende sul fianco)fotografia 3, dal capo opposto: stime
- Tettoia di circa 6,2 per 3,3 m, alta 2,35 m al piede delle travi, pendenza di circa 5° verso la siepecoppi stampati e teli (fotografie 2, 3, 4): stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: quadra 400)dall’altezza della faccia nella fotografia 3: da confermare
- La testata della gronda ai due capiil capo in fondo si intravede sopra il pluviale (fotografia 1); l’altro capo non si vede
- Lo stesso bordo al capo verso il giardinofotografia 4: lì la tavola rialzata, prima della guaina; finito non si vede
- Tre pilastri lungo la siepe (alle testate e a metà)fotografia 1 mostra il pilastro di mezzo e quello d’angolo; il primo non si vede
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- La casa intera: quanto è grande, le altre finestre, il tettocompletata da noi, coerente con ciò che si vede; il tetto (a padiglione, in coppi) non si vede in nessuna fotografia
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la posa della guaina, il manto finito, la lattoneria e la tettoia
- I collari del pluvialenella fotografia 1 non se ne vedono: nel modello non ci sono
- La siepe alta lungo la tettoia, il giardino, le palazzine attornosi vedono (fotografie 1, 3, 4) ma non sono del lavoro: lasciate fuori; la siepe coprirebbe la gronda dalla mappa
- Ricerca su Google Mapsnon fatta: nessun indizio per ritrovare la casa nel comune
