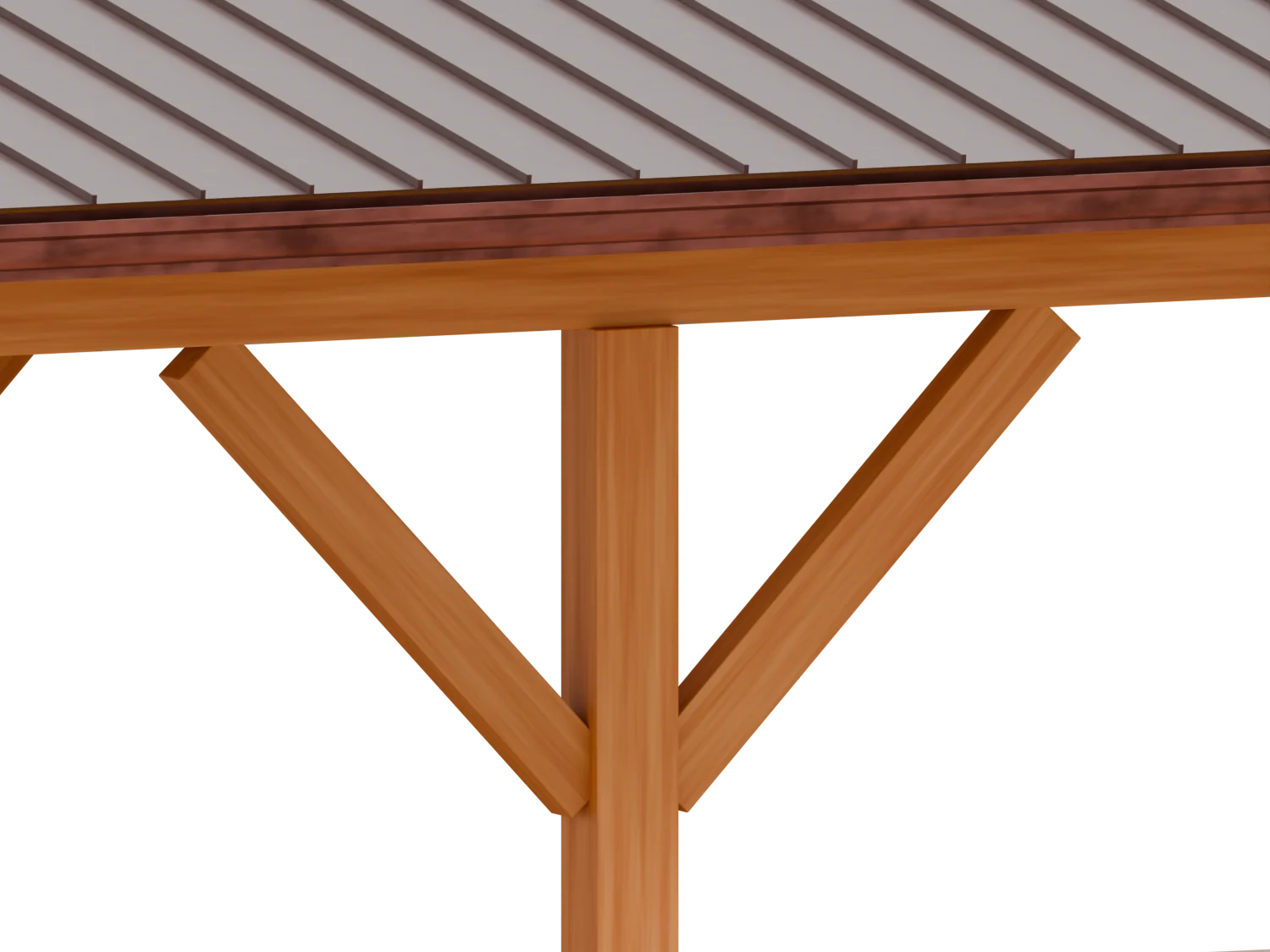

Il pilastro a Y

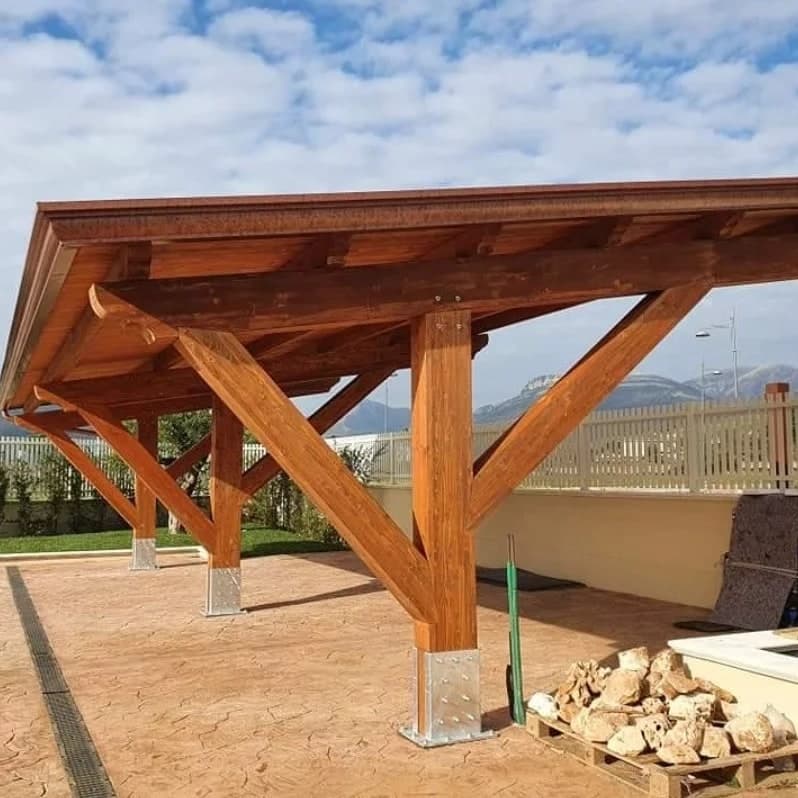

Il pilastro in lamellare si apre a Y: due saette salgono dalla sua metà fino alla trave, una per parte.
Lavoro vero · Pontecagnano Faiano · Marzo 2022
Pontecagnano Faiano: una tettoia in legno lamellare sui pilastri a Y
Il lavoro
Che cosa c’è qui.
Una tettoia isolata su un cortile, in legno lamellare: ogni pilastro poggia su una scarpa d’acciaio e con le sue due saette si apre a Y sotto le travi; sopra, travetti e tavolato, e una falda sola, bassa.
Il manto è in pannelli a nervature color marrone rame. Lungo il lato basso corre la gronda «a cornice» color rame, e la stessa cornice chiude i fianchi e il lato alto.
SchedaSolo ciò che si sa
- Comune
- Pontecagnano Faiano
- Lavoro
- Manto, gronda e cornici
- Manto
- Pannelli a nervature color marrone rame
- Gronda
- A cornice, color rame
Pontecagnano Faiano · Marzo 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

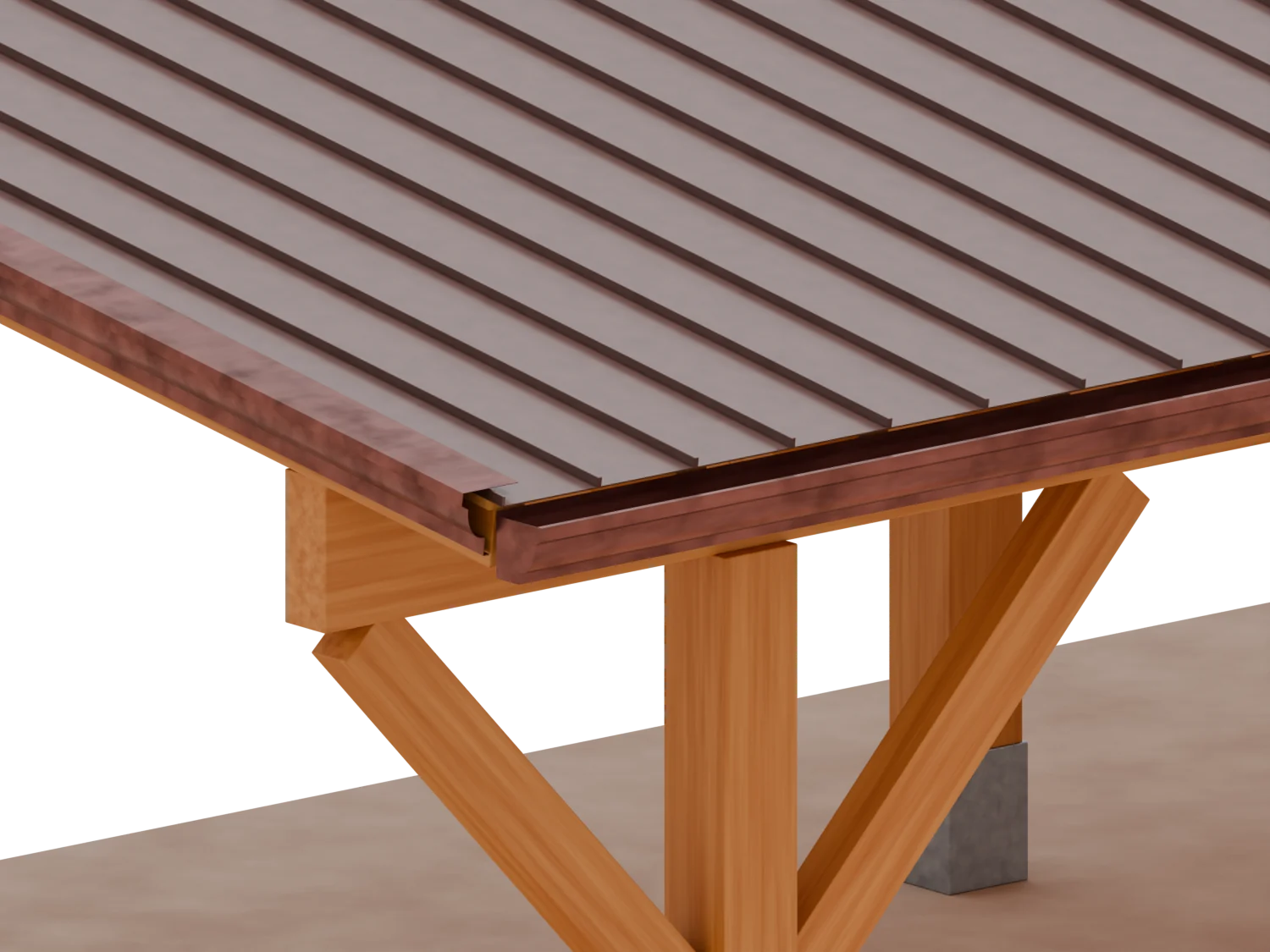

La gronda e la cornice
Sul lato basso la gronda «a cornice» color rame; all’angolo la stessa faccia gira sul fianco e lo chiude.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: il manto, la gronda «a cornice» e le cornici sui bordi, sulla struttura a Y che si vede tutta. Le misure sono stime, prese dal bancale di pietre accanto a un pilastro. Il cortile è di massima; la casa a cui la tettoia serve non è nel modello.
Da dove viene ogni cosa (18 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Pontecagnano Faiano, marzo 2022il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Tettoia isolata in legno lamellare, a una falda bassafotografie 1, 2 e 3
- Pilastri quadrati su scarpe d’acciaio, ognuno con due saette che si aprono a Y lungo le travifotografie 1, 2 e 3
- Travi, travetti e tavolato a vistafotografie 1 e 2, da sotto
- Gronda «a cornice» color rame lungo il lato bassofotografia 3: fascia, gradino, pancia

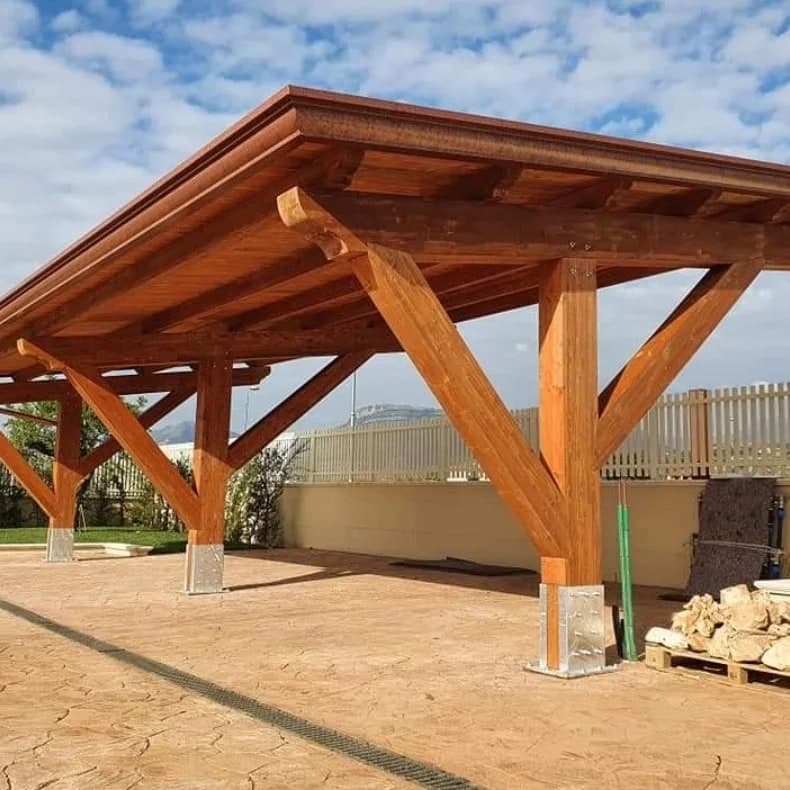

- La stessa cornice sui fianchi e sul lato altofotografia 2, l’angolo da sotto

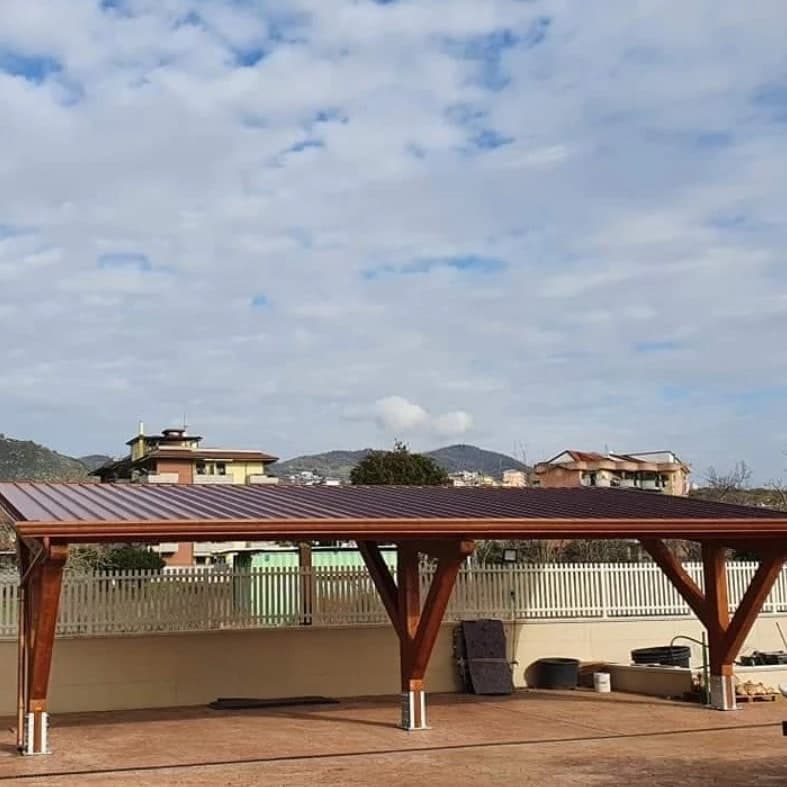

- Manto in pannelli a nervature color marrone ramefotografia 3, da lontano: le nervature corrono lungo la falda
- Sei pilastri, tre per lato lungofotografia 3 (il lato lungo) e fotografie 1 e 2 (l’altro)
- Il cortile in cemento stampatofotografie 1 e 2: nel modello di massima
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Il colore dei pannelli (catalogo: non c’è) e se siano coibentatiletto sulla fotografia 3; da confermare
- Pianta di circa 12 per 6 m con gli sporti; gronda a circa 3 m; saette lunghe circa 1,8 mil bancale di pietre (un europallet) della fotografia 1: stime, ±15%
- Pendenza della falda, circa 8°fotografie 2 e 3: stima
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: 500 mm) e se sia rame o lamiera color rameproporzioni delle fotografie 2 e 3, accanto alle travi; da confermare
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vede la tettoia finita; la struttura in legno, se sia di VF, è da confermare
- Staffe della grondanon si vedono (fotografie 1–3, da sotto e da lontano): nel modello non ci sono
- Pluvialinessuna fotografia li mostra: nel modello non ci sono
- La casa a cui serve, il muro con la ringhiera bianca, le case attornonon sono del lavoro: lasciati fuori (la mappa mette il lavoro in paese)
- Ricerca su Google Mapsnon fatta: nessun indizio delle fotografie dice dove sia il cortile nel comune
