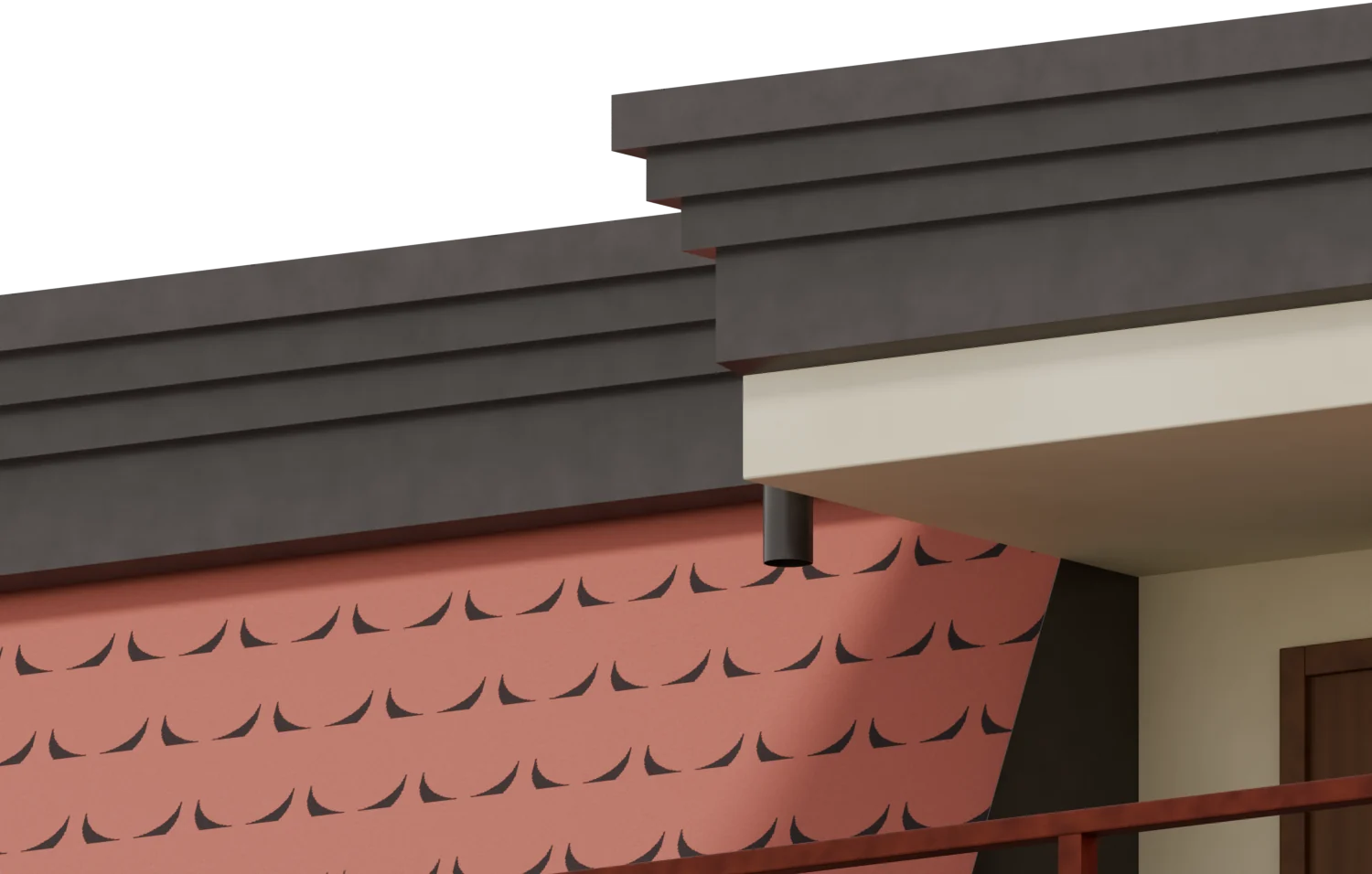

La cornice a gradini

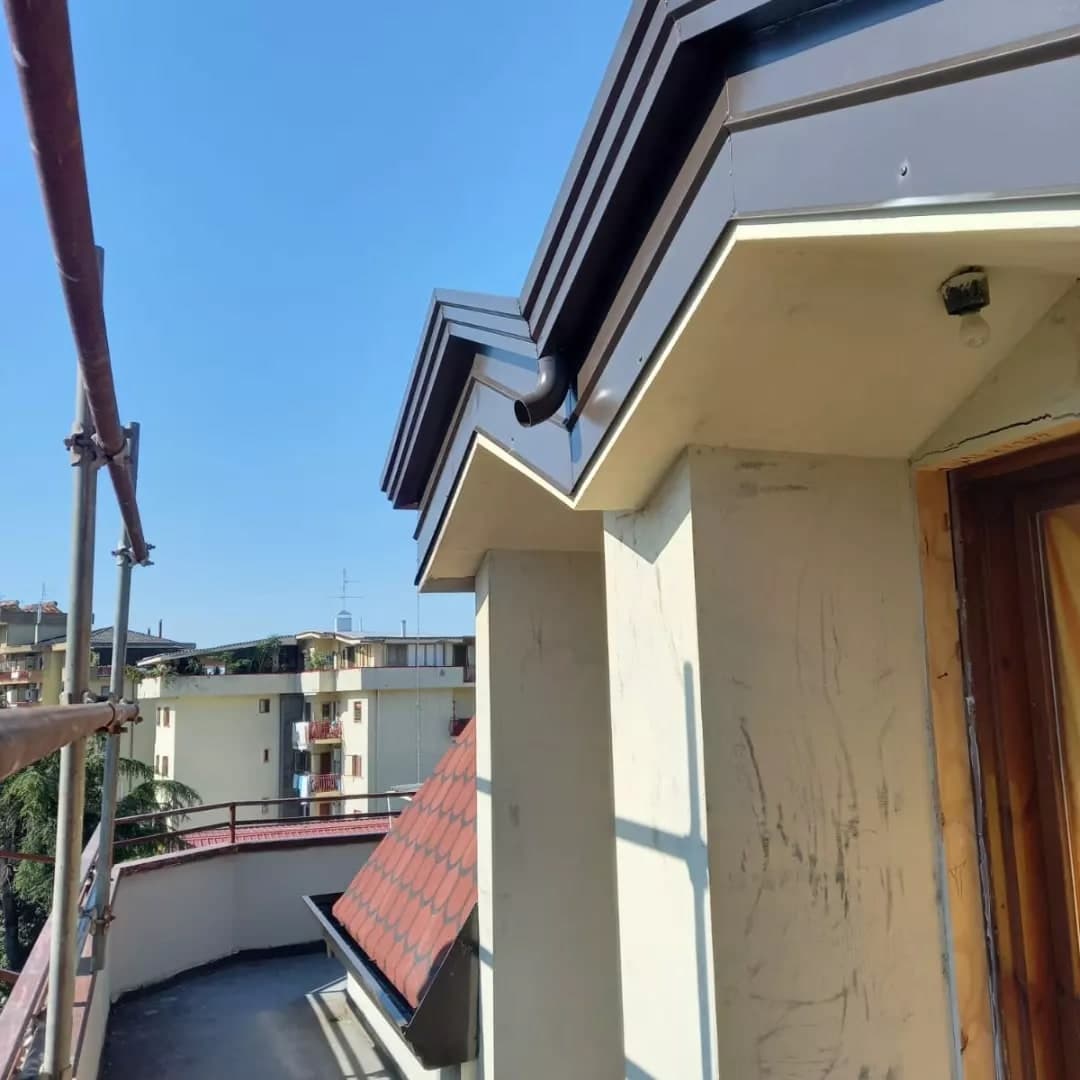

Dal terrazzo, guardando in su: la cornice testa di moro sale a gradini sopra il soffitto della porta e gira l’angolo; sotto, il tubo corto che scarica il tetto piano.
Lavoro vero · Battipaglia · Aprile 2023
Battipaglia: la mansarda in guaina a coda di castoro
Il lavoro
Che cosa c’è qui.
L’attico di una palazzina in città, con il terrazzo tutto attorno: le sue pareti sono falde ripidissime, come quelle di una mansarda, e in cima c’è un tetto piano.
Le falde sono rivestite di guaina ardesiata rossa stampata a coda di castoro: da lontano sembrano tegole a squame. Al loro piede, sul terrazzo, corre la gronda quadra testa di moro, con le staffe dentro; dove la falda finisce, verso la porta, una grande lamiera chiude la falda e la gronda. Sugli spigoli fra le falde, i displuvi, c’è una lamiera grigia piegata; in cima, attorno al tetto piano e sopra la porta, una cornice a gradini testa di moro, con un tubo corto che scarica il tetto.
SchedaSolo ciò che si sa
- Comune
- Battipaglia
- Lavoro
- Guaina effetto tegola sulle falde della mansarda
- Finitura
- Guaina ardesiata rossa stampata a coda di castoro
- Lattoneria
- Gronda quadra e cornice testa di moro, displuvi in lamiera grigia
Battipaglia · Aprile 2023
Da vicino
Il modello, e la fotografia dello stesso punto.

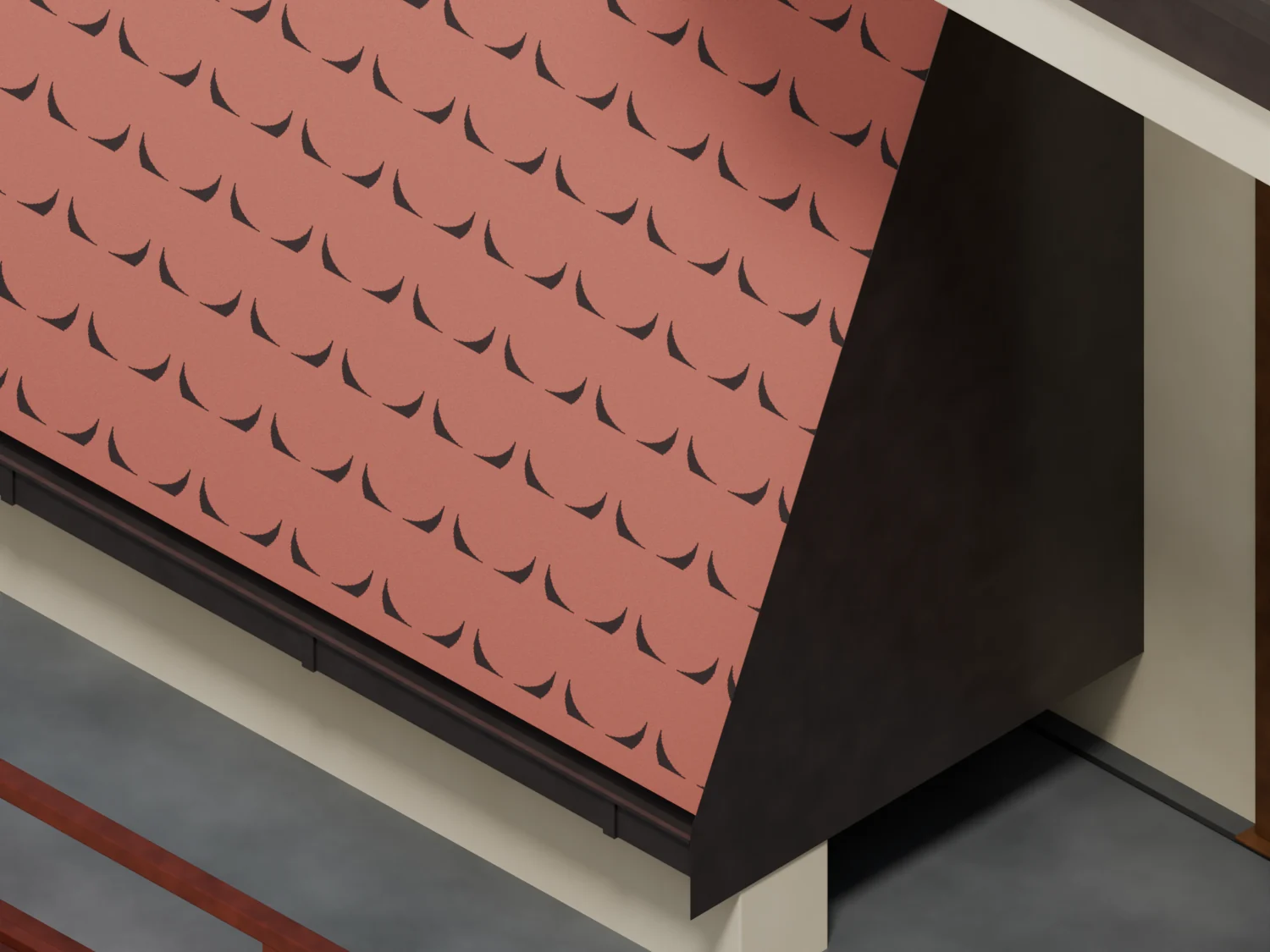

Il capo della falda

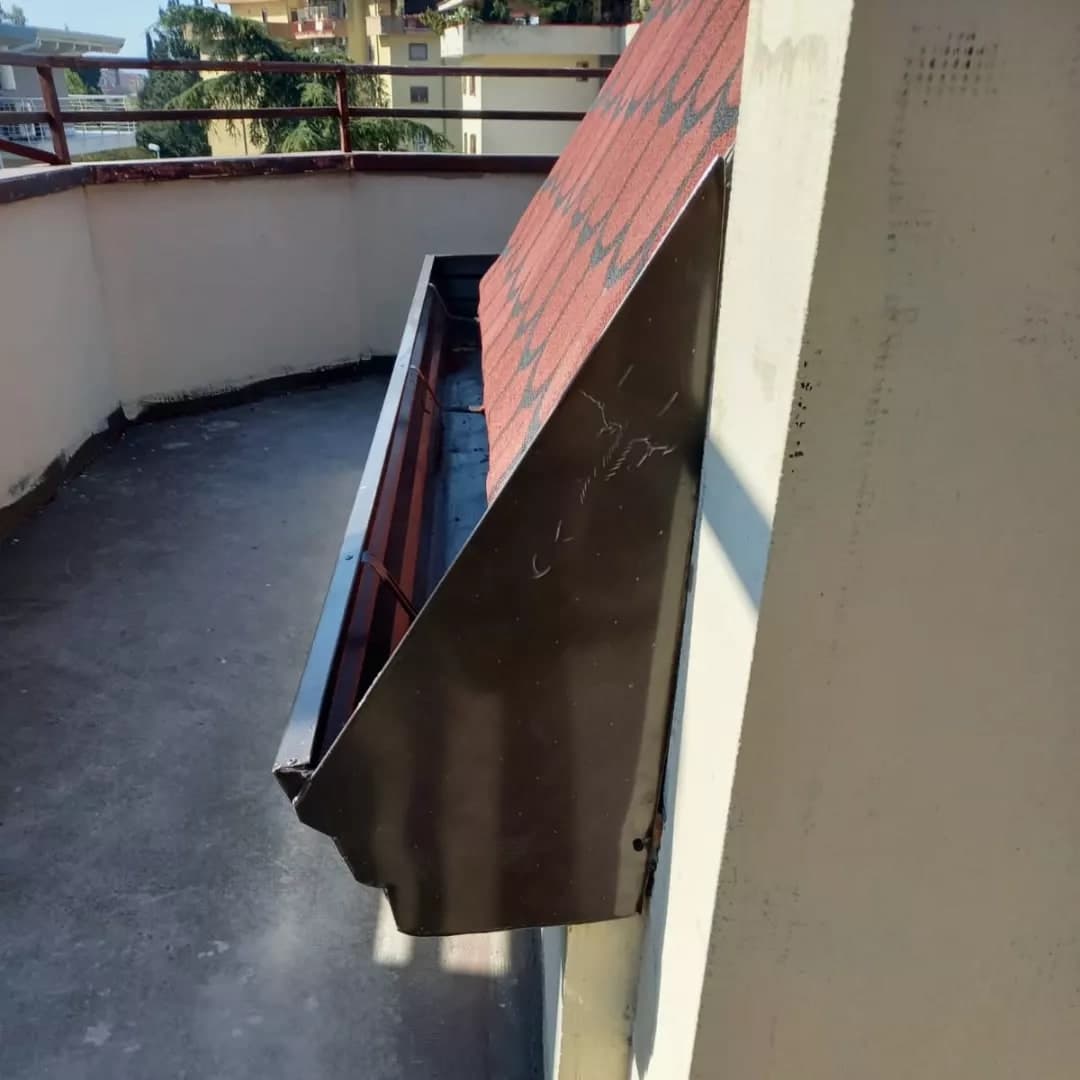

Dove la falda finisce, verso la porta, una grande lamiera scura chiude la falda e il capo della gronda, che corre al piede della falda con le staffe dentro.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: le falde a squame, la gronda al loro piede con le staffe, la lamiera che chiude il capo della falda, i displuvi, la cornice a gradini in cima e il suo tubo. La palazzina sotto non si vede: piani, facciate e finestre sono ricostruiti da noi, come la pianta dell’attico, quante porte ci sono e dove; l’angolo tondo del terrazzo è fatto a spigolo. Le misure sono stime.
Da dove viene ogni cosa (16 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Battipaglia, aprile 2023il luogo e la data del post sul profilo di VF (22 aprile 2023)
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Le falde ripide della mansarda in guaina ardesiata rossa stampata a coda di castorofotografie 1, 2 e 3; lo stesso cantiere nel post del 7 aprile 2023 (Cqvhe1VKdde): stessa guaina, stesso terrazzo
- La gronda quadra testa di moro al piede delle falde, con le staffe dentrofotografia 3, dall’alto; fotografia 1, in basso
- La grande lamiera che chiude il capo della falda e della gronda verso la portafotografia 3; fotografia 1, in basso: quella dall’altra parte della porta è dedotta

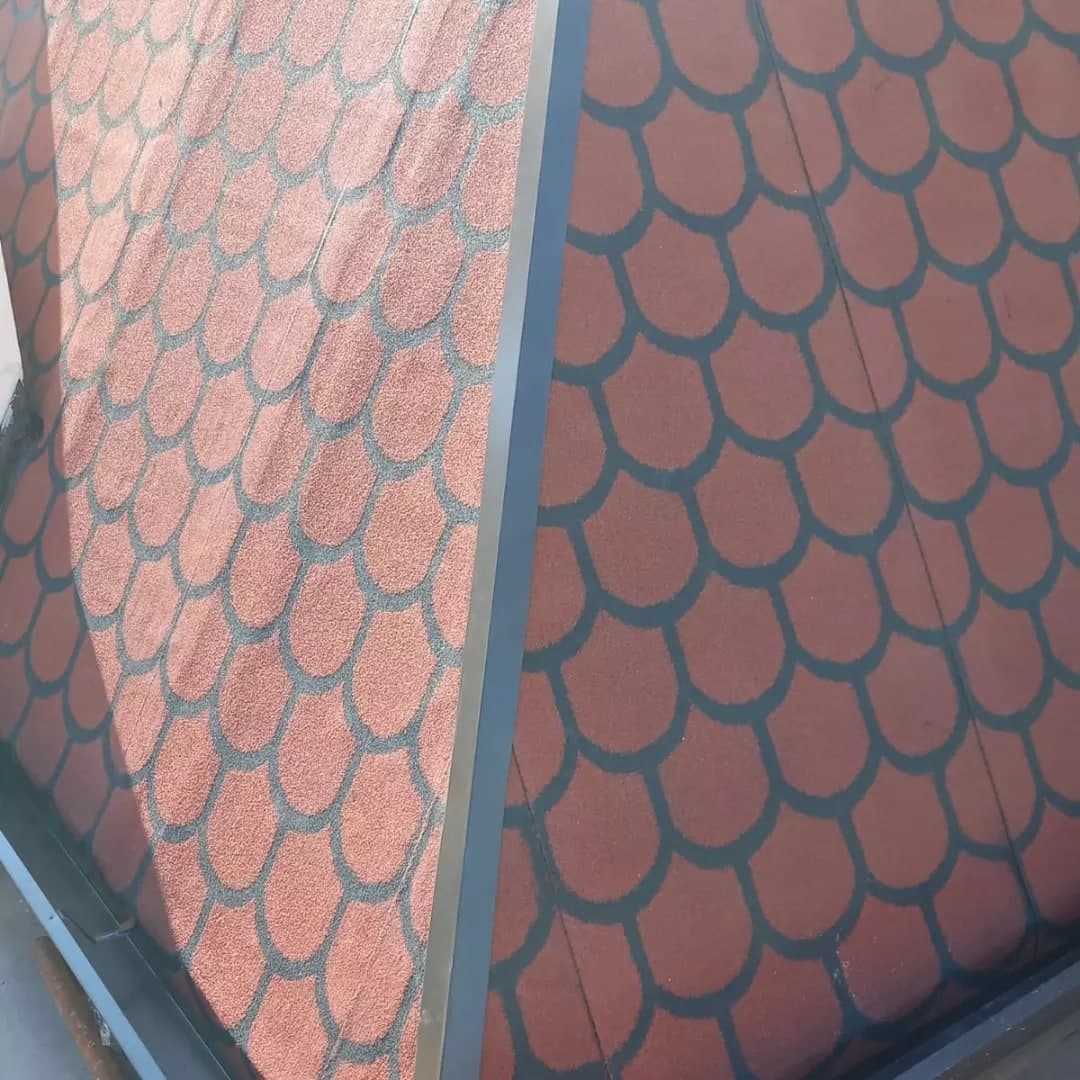

- Le coperture dei displuvi in lamiera grigia, con i bordi ripiegatifotografia 2: il colore riflette il cielo, da confermare
- La cornice a gradini testa di moro in cima, attorno al tetto piano e sopra la portafotografia 1: i gradini e la loro misura sono stime
- Il tubo corto che scarica il tetto piano, sotto la cornicefotografia 1
- La rientranza della porta con il soffitto chiarofotografia 1: le misure sono di massima
- Il terrazzo con il parapetto chiaro, la copertina e la ringhiera rosso rugginefotografie 1 e 3: l’angolo tondo del parapetto nel modello è a spigolo; se la copertina sia di VF, da verificare
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Pendenza delle falde (circa 68°) e quanto salgono (circa 2,5 m)porta e ringhiera delle fotografie 1 e 3: stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Sezione della gronda (catalogo: quadra, 330 mm) e colore (catalogo: RAL 8019)fotografie 1 e 3: da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- La palazzina: piani, facciate, finestre; la pianta dell’attico, quante porte e dove; il tetto piano in cimanon si vedono: attorno palazzi di sei-otto piani (fotografia 1)
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono le falde in guaina, la gronda e le lamiere montate
- L’abbaino in una falda (post del 7 aprile 2023)non si sa in quale falda né dove: non è nel modello
- Dove scarica la grondanon si vede: nel modello niente pluviali
- Ricerca su Google Mapsnon fatta: comune noto, ma nessun indizio per ritrovare il palazzo
