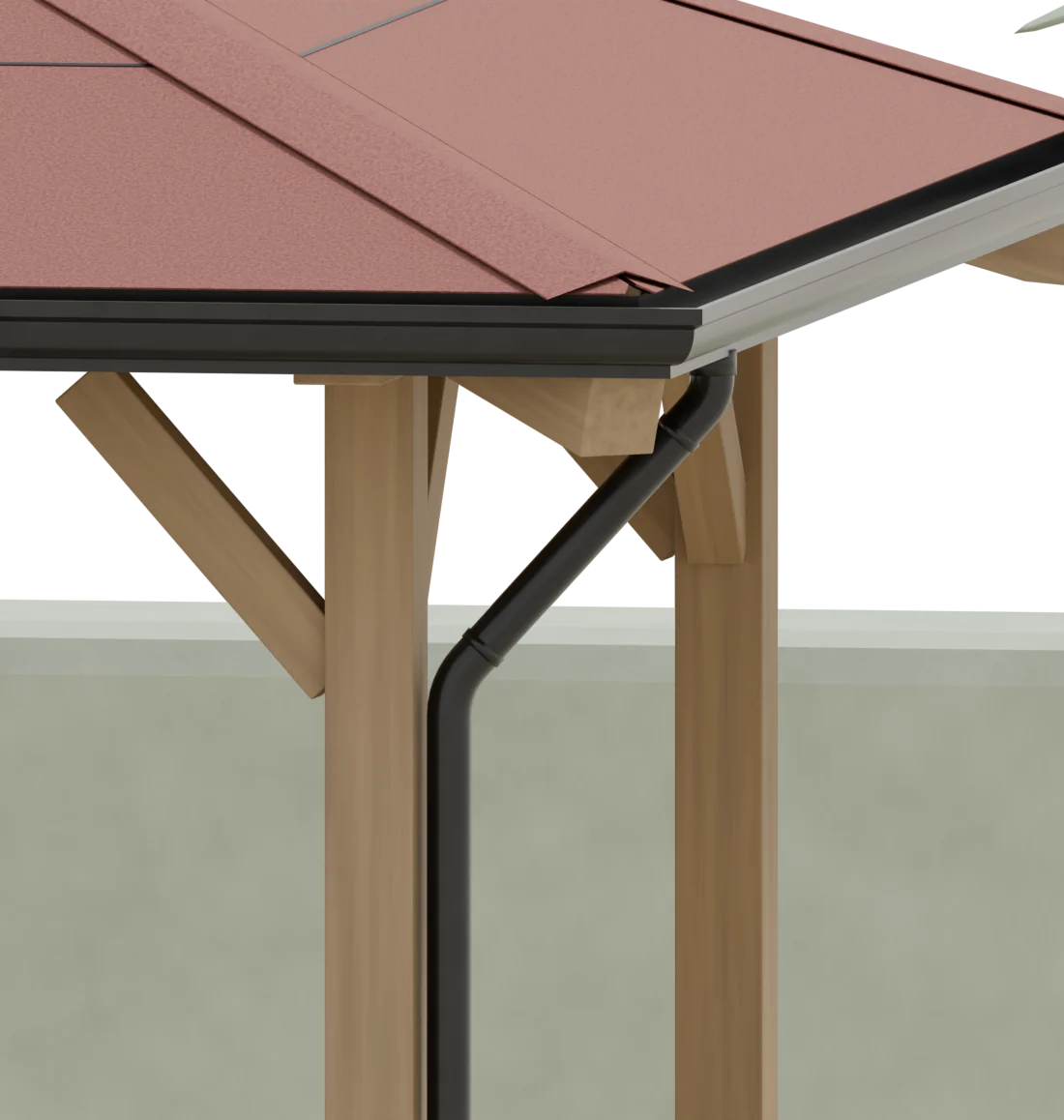

L’angolo con il pluviale
All’angolo la gronda nera gira e continua sull’altro lato; poco prima dell’angolo il bocchello, e il pluviale fa il collo d’oca fino alla faccia del pilastro e scende fino al piazzale.
Lavoro vero · Luogo non indicato · Novembre 2022
Il gazebo in legno nel giardino
Il lavoro
Che cosa c’è qui.

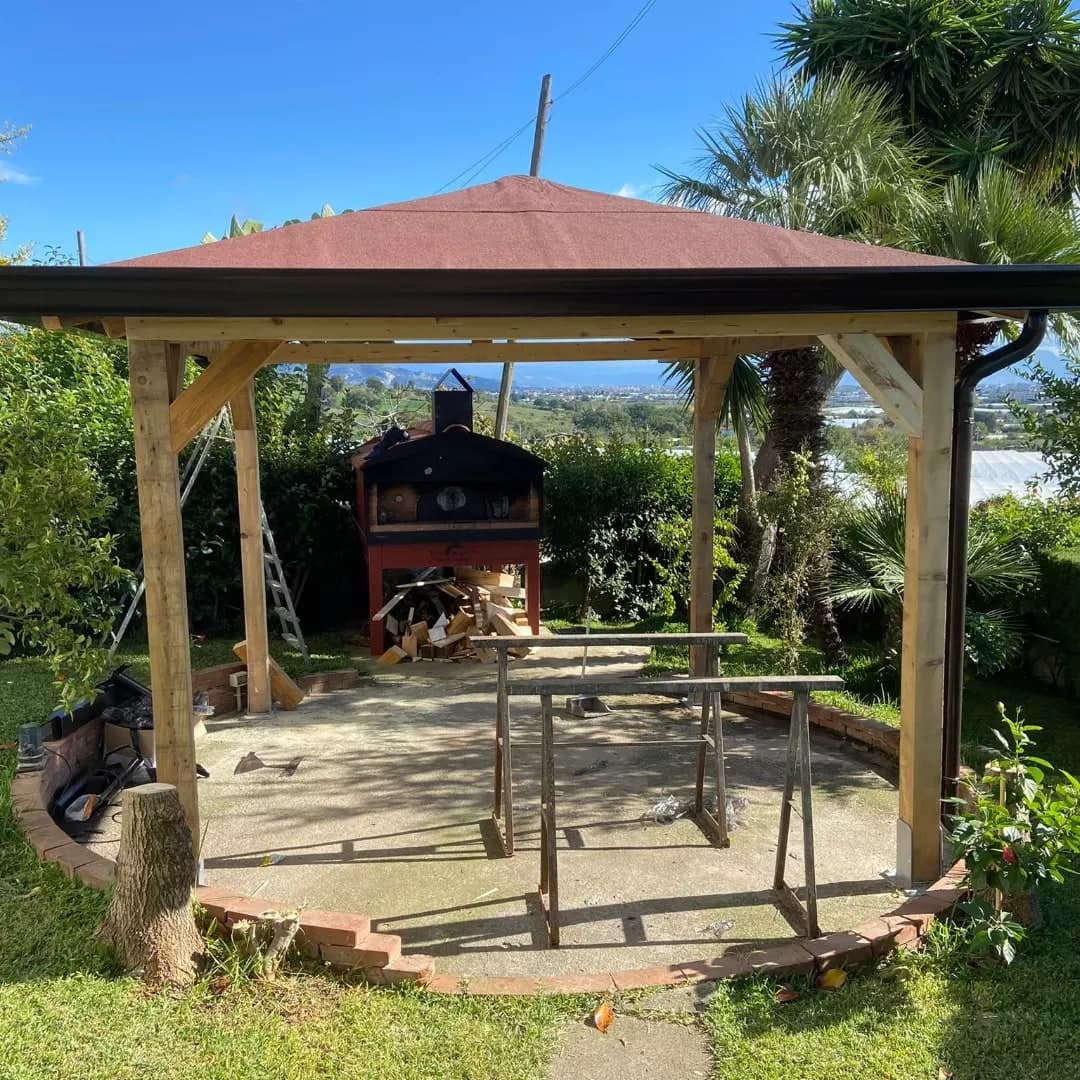

In un giardino in collina, sopra la piana con le serre, un gazebo quadrato in legno su un piazzale chiuso da un cordolo di mattoni: quattro pilastri con le saette, le travi, i puntoni che salgono alla punta sopra il monaco e la catena, i travetti e il tavolato di abete chiaro; sopra, il manto rosso.
Tutto intorno corre la gronda nera, lucida, che gira i quattro angoli; da un angolo il pluviale, nero anche lui, fa il collo d’oca e scende lungo il pilastro fino al piazzale.
SchedaSolo ciò che si sa
- Luogo
- In collina, nel giardino di una casa
- Lavoro
- Gazebo in legno con il manto, la gronda e il pluviale
- Copertura
- Manto rosso, granuloso
- Lattoneria
- Gronda nera su quattro lati, un pluviale nero
Luogo non indicato · Novembre 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

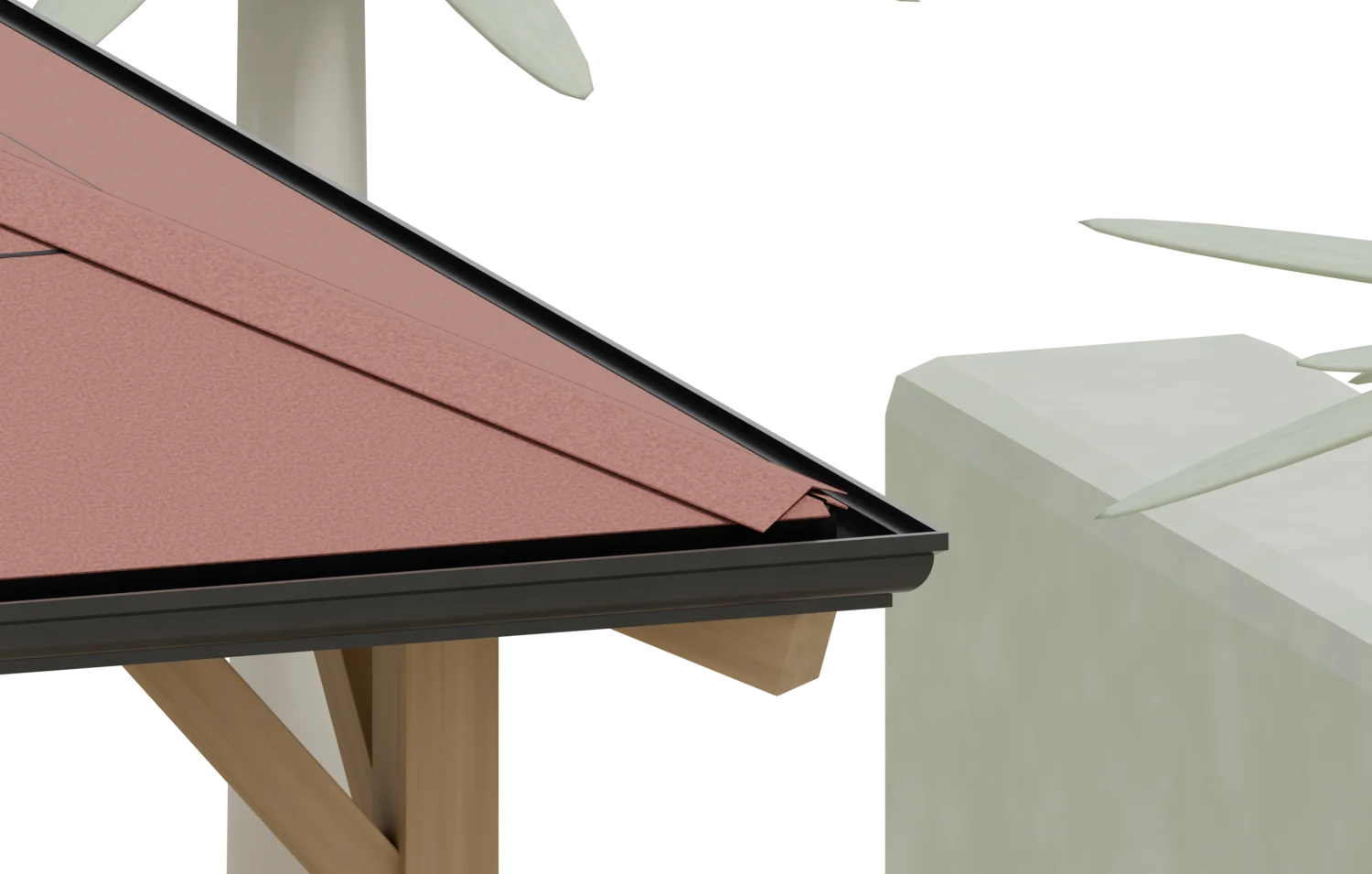

Dove la gronda gira l’angolo
All’angolo la gronda nera non si ferma: gira e continua lungo l’altro lato, sotto il bordo del manto rosso; sopra, il displuvio sale verso la punta.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: il gazebo a padiglione con la sua struttura, il manto rosso, la gronda nera su tutti e quattro i lati e il pluviale con il collo d’oca sul pilastro d’angolo. Se il manto sia tegola canadese o guaina, e il profilo della gronda, da lontano non si leggono. Il cordolo del piazzale, che nella realtà gira in curva, è messo dritto; il forno e la casa non sono del lavoro e non ci sono. Le misure sono stime.
Da dove viene ogni cosa (19 voci)
Dichiaratolo ha detto il titolare
- Quando: novembre 2022la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Gazebo quadrato in legno, tetto a padiglione, quattro pilastri con le scarpe di metallo, saette nei due versi, travi di banchinafotografie 1, 2, 3, 4

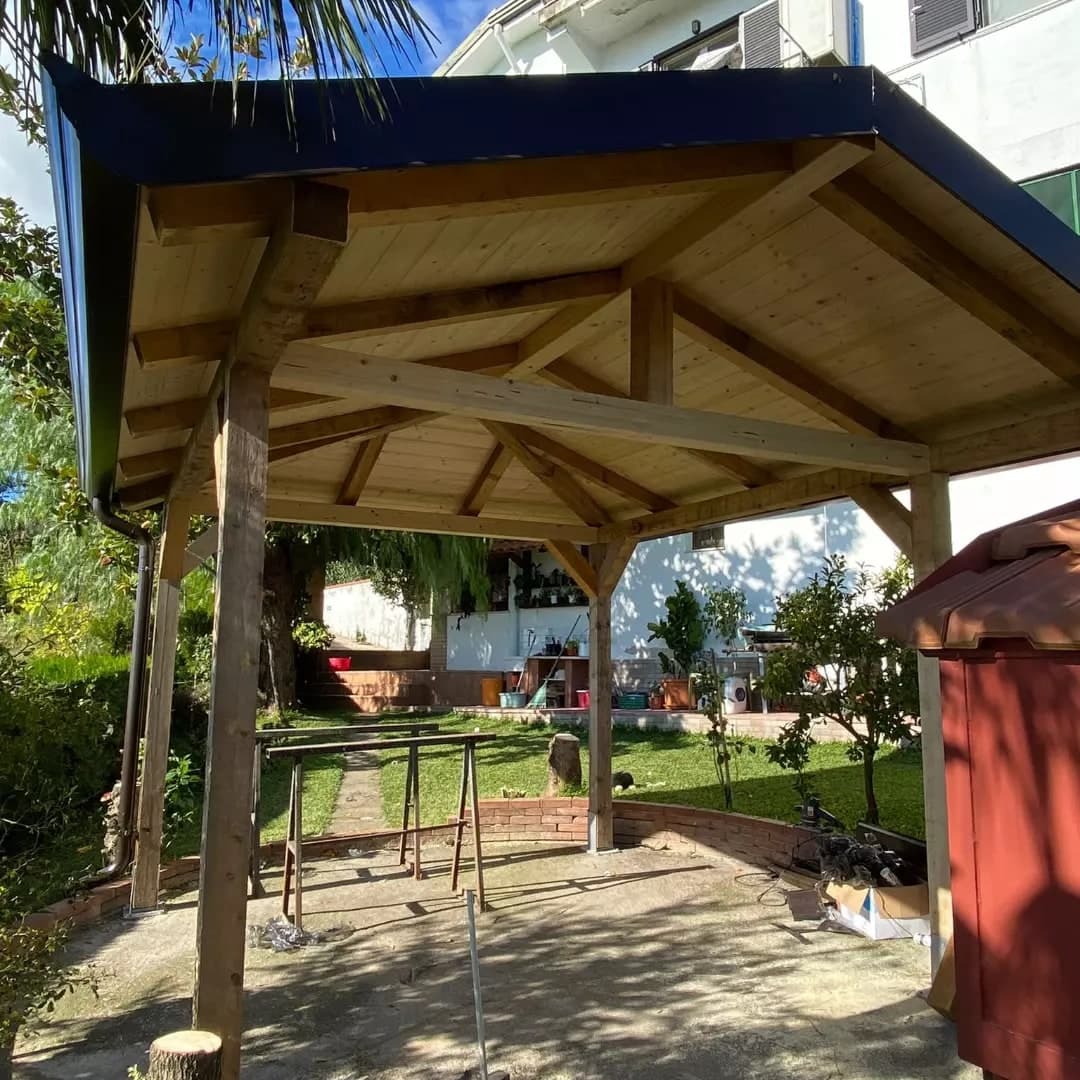

- I quattro puntoni di displuvio fino alla punta, il monaco sopra la catena da un lato all’altro, i travetti e il tavolato di abete chiarofotografie 2 e 3 (da sotto)
- Il manto rosso, granulosofotografia 4
- La gronda nera, lucida, su tutti e quattro i lati, che gira gli angolifotografie 2 e 3 (da sotto riflette il cielo e sembra blu), fotografie 1 e 4
- Il pluviale nero con il collo d’oca, sulla faccia esterna del pilastro d’angolo, giù fino al piazzalefotografia 4 (a destra) e fotografia 2 (lo stesso pilastro, dall’altra parte, a sinistra)
- Il piazzale di calcestruzzo con il cordolo di mattonifotografie 1, 2, 4: nella realtà il cordolo gira in curva; nel modello di massima, dritto
- Le palme e la siepe del giardinofotografie 1 e 4: messe di massima

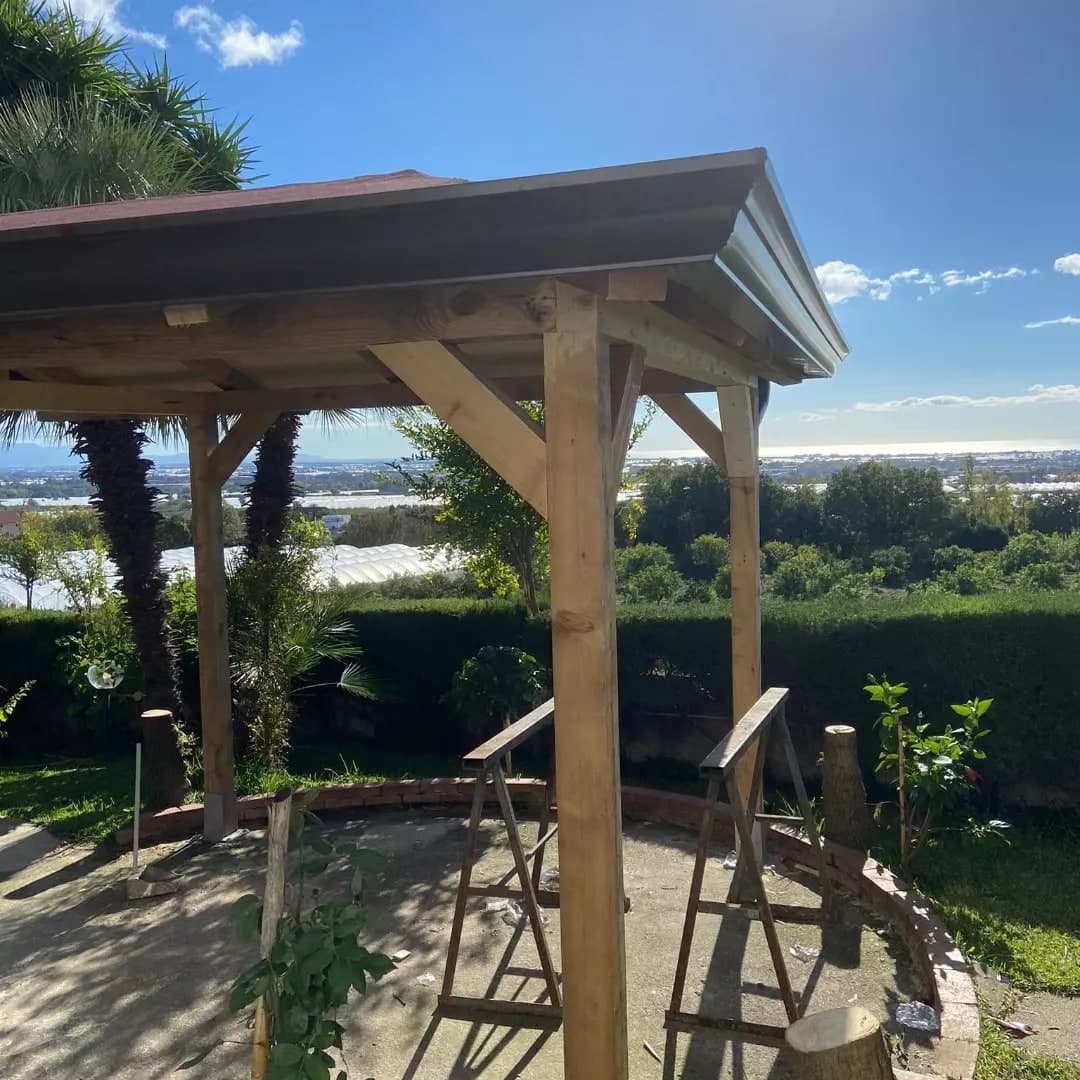

- Attorno: il giardino sta in alto; sotto, la piana con le serre fino al mare, e i montifotografie 1 e 4 (la mappa mette il lavoro in collina)
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Pianta di circa 3,6 per 3,6 m fra gli assi dei pilastri, pilastri di circa 2,35 m, sporto di circa 45 cm, pendenza di circa 22°i pilastri e i cavalletti delle fotografie 2 e 4: stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Se il manto sia tegola canadese o guaina ardesiatada lontano non si legge: nel modello una guaina ardesiata rossa; da confermare
- Profilo e sviluppo della gronda (nel modello la «a cornice» di VF, 400 mm) e il nero (RAL 9005)il profilo da sotto e da lontano non si legge; il nero letto sulla fotografia 4: da confermare
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Dove sta il lavoroil post non dice il luogo: da chiedere
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono il gazebo appena finito (i cavalletti ancora sotto), il manto e la lattoneria; se la struttura sia di VF, da confermare
- Staffe e rivetti della grondanessuna fotografia è fatta dall’alto e da vicino teste di rivetti non se ne vedono: nel modello non ci sono
- Altri pluvialigli altri tre pilastri, nelle fotografie, non ne hanno: nel modello uno solo
- Coperture dei displuvi in lamieranon se ne vedono: nel modello non ci sono
- Il forno nella sua casetta rossa, la casa bianca dietro, i cavalletti, i ceppinon sono del lavoro: lasciati fuori
- Ricerca su Google Mapsnon fatta: il luogo non è dichiarato
