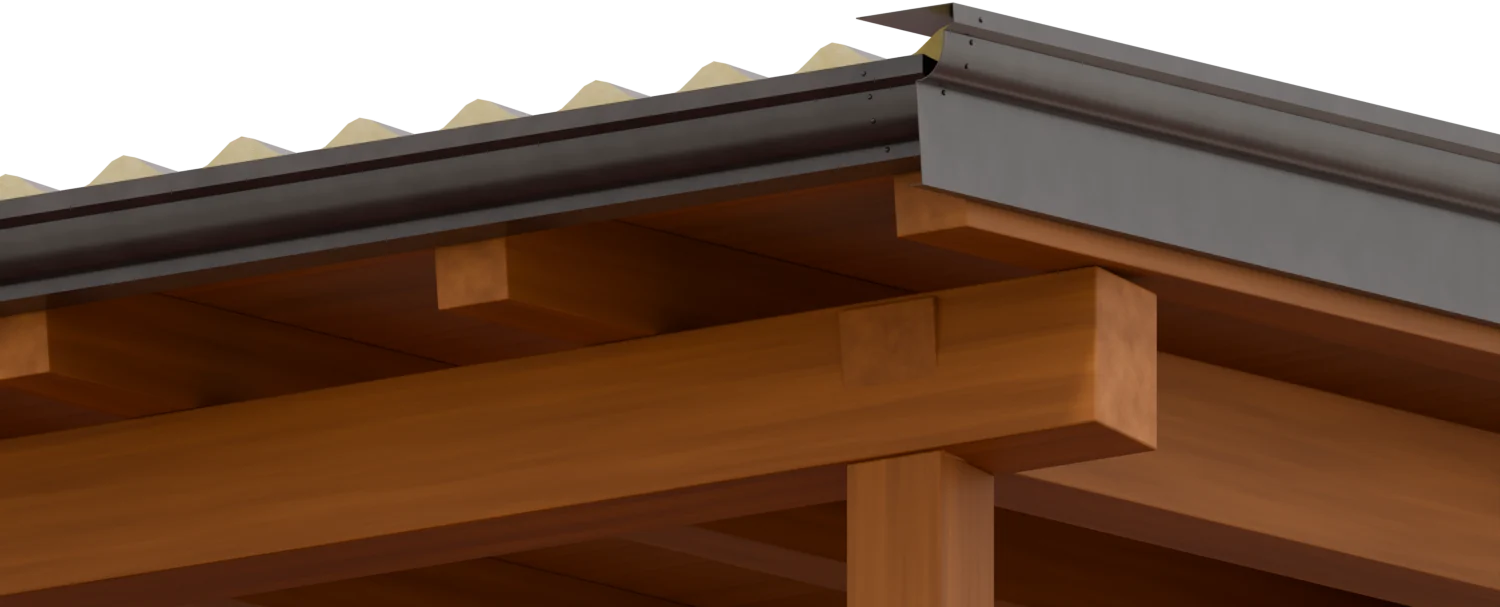

L’angolo della gronda
All’angolo davanti la gronda a cornice incontra la cornice del fianco: la stessa faccia a due fasce gira l’angolo, e sulla giunta una colonna di teste di rivetti la tiene; sotto, le teste sagomate dei travetti.
Lavoro vero · Salerno · Novembre 2022
Salerno: la tettoia sul terrazzo
Il lavoro
Che cosa c’è qui.
Sul terrazzo all’ultimo piano di una palazzina, fra i palazzi della città, una tettoia in legno tinto miele si appoggia al muro bianco del torrino: i pilastri, la trave, i travetti con le teste sagomate, il tavolato; sopra, le lastre coibentate finto coppo, bruno rossicce.
La lattoneria è testa di moro, lucida: lungo il davanti la gronda a cornice, con la faccia a due fasce; sui fianchi la stessa faccia, che all’angolo si unisce alla gronda con una colonna di rivetti; contro il muro, una scossalina scura chiude il bordo alto.
SchedaSolo ciò che si sa
- Comune
- Salerno
- Lavoro
- Tettoia in legno con il manto e la lattoneria
- Copertura
- Lastre coibentate finto coppo, bruno rossicce
- Lattoneria
- Gronda a cornice, cornici dei fianchi e scossalina testa di moro
Salerno · Novembre 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

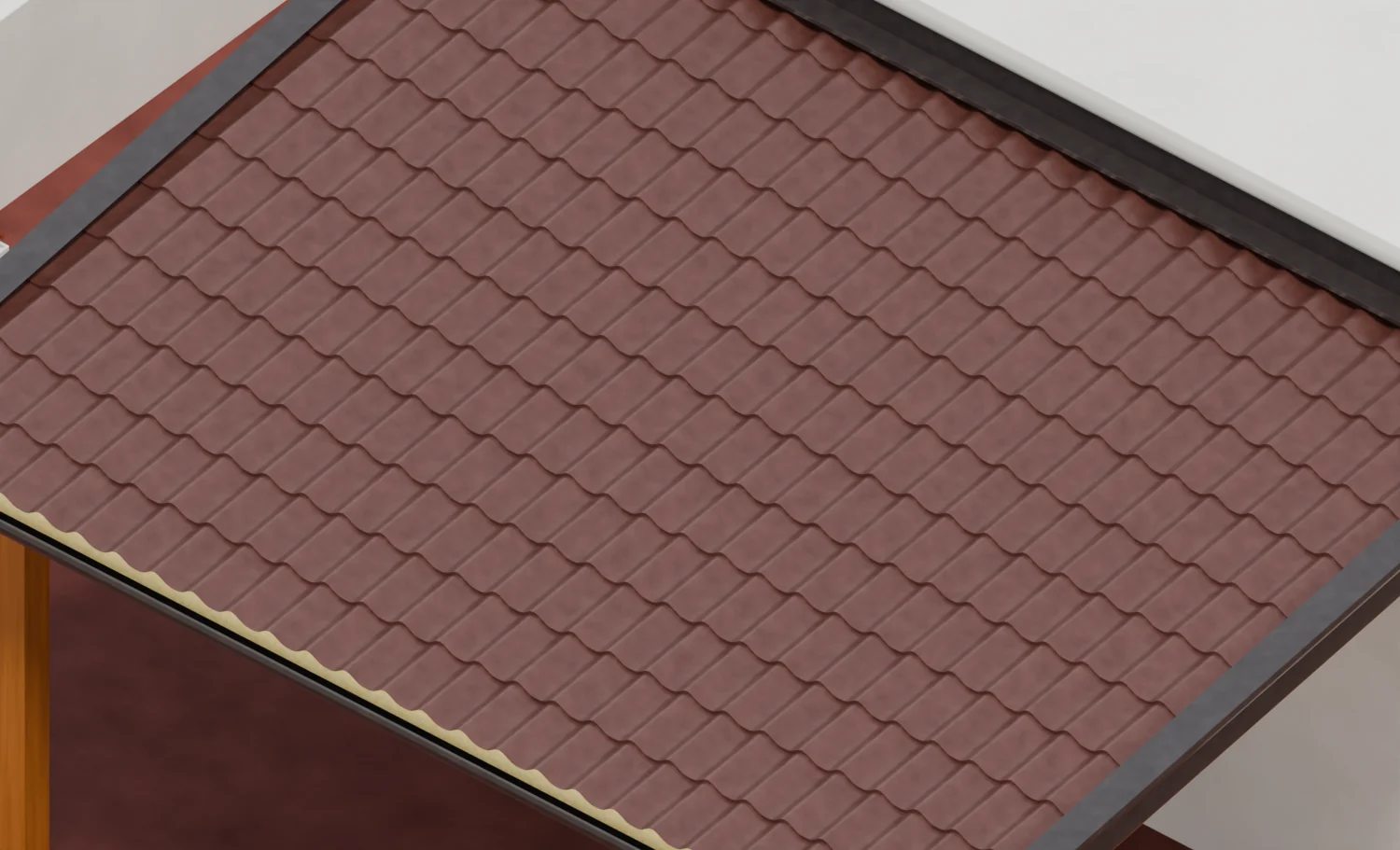

Le lastre e i bordi
Le lastre finto coppo scendono verso la gronda; sul fianco passano sopra la cornice scura, e se ne vede la schiuma gialla; in alto, contro il muro, la scossalina.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la gronda a cornice con la faccia a due fasce, la stessa faccia sui fianchi con la giunta rivettata all’angolo, la scossalina scura sul bordo alto, le lastre finto coppo; e la tettoia che li porta. Il pluviale non si vede in nessuna fotografia e non c’è; le mensole sotto le travi non sono nel modello. La palazzina sotto il terrazzo e il torrino oltre il muro che si vede sono ricostruiti da noi. Le misure sono stime.
Da dove viene ogni cosa (19 voci)
Dichiaratolo ha detto il titolare
- Salerno; novembre 2022il luogo (il comune e il quartiere) e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Tettoia a una falda in legno tinto miele: pilastri, la trave sul davanti, i travetti con le teste sagomate, il tavolatofotografie 1 e 2

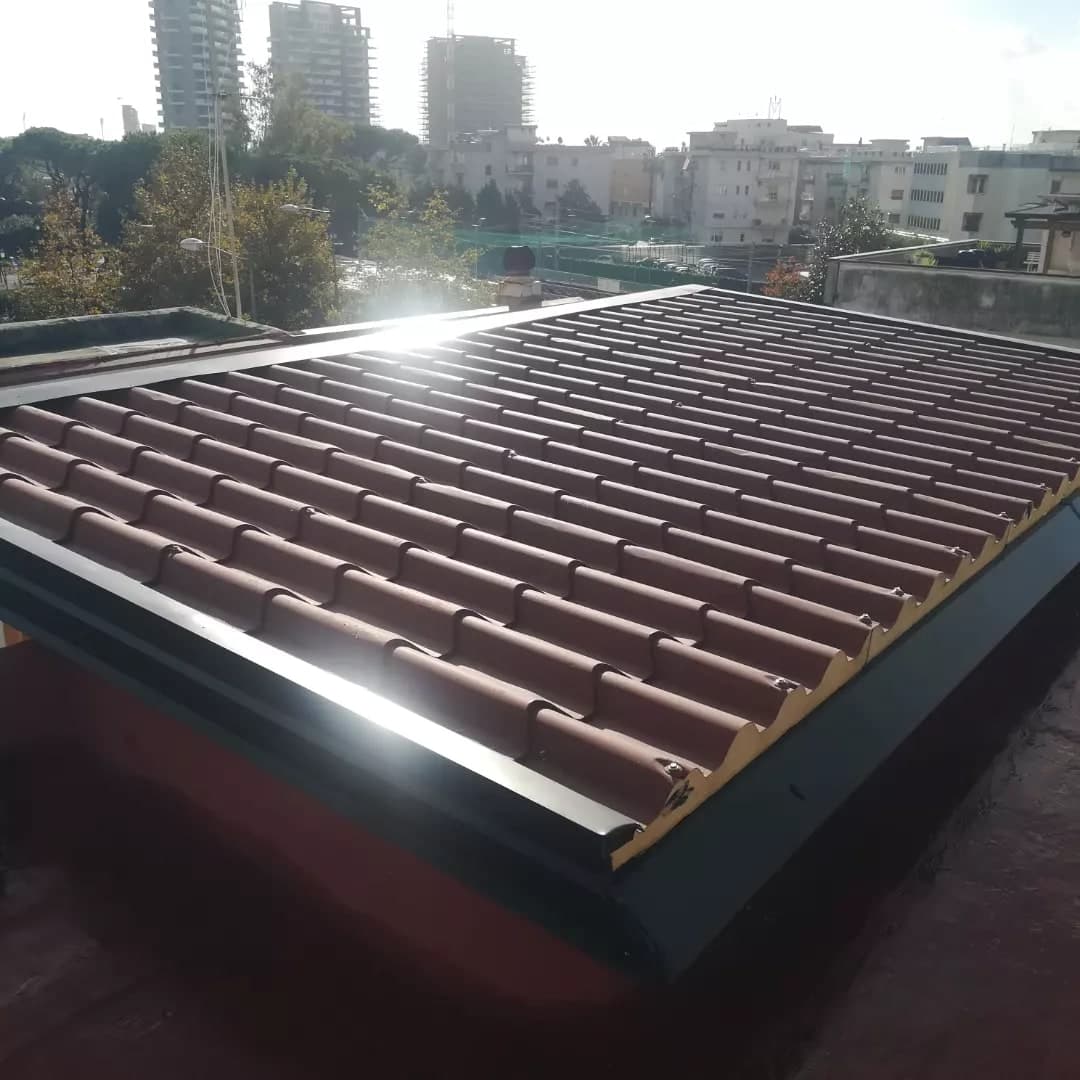

- Le lastre coibentate finto coppo bruno rossicce, con la schiuma gialla sul bordo del fiancofotografia 3

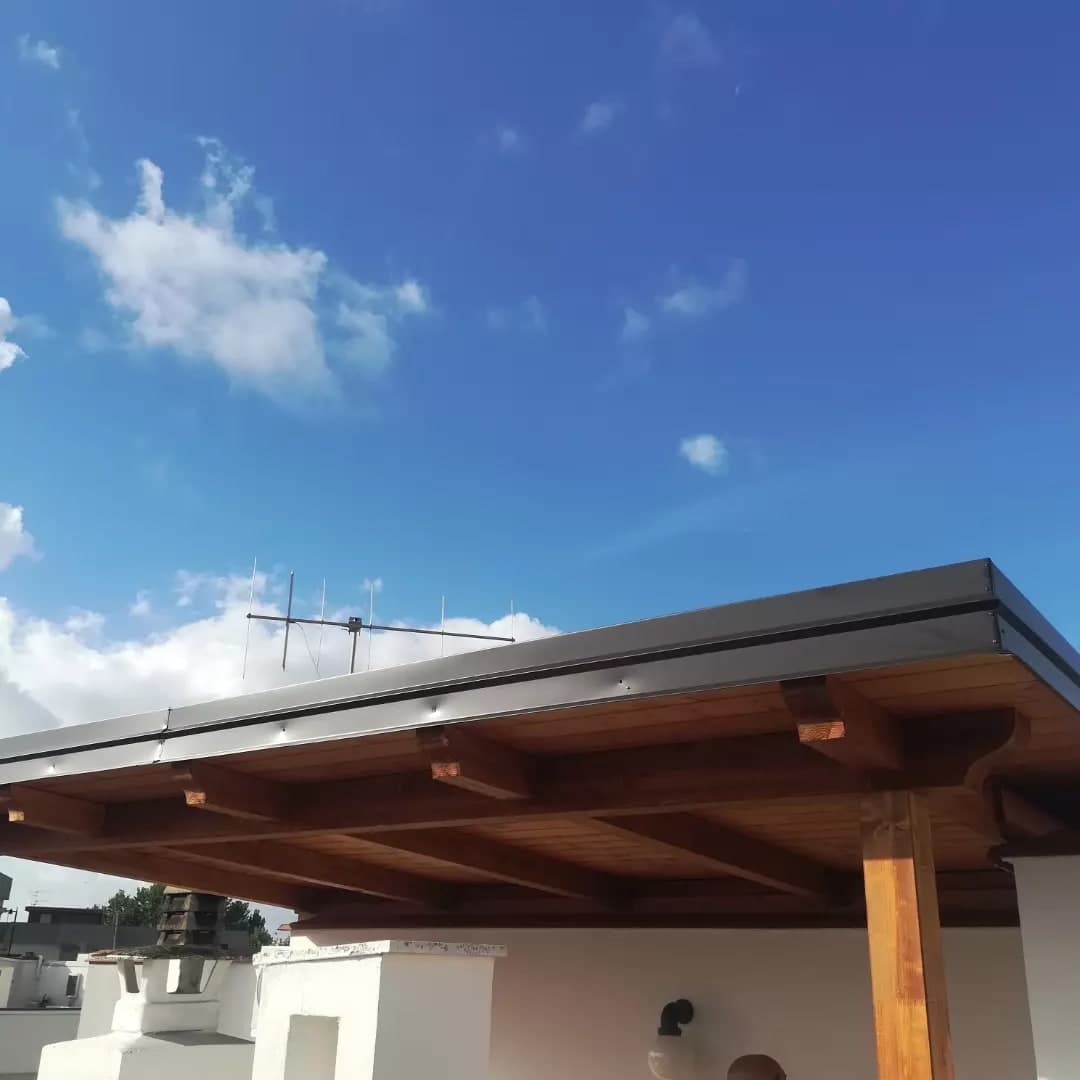

- La gronda «a cornice» testa di moro lungo il davanti, lucida, con la faccia a due fascefotografie 1 e 2
- Sui fianchi la stessa faccia, fuori dal bordo, che gira l’angolo; le lastre ci passano soprafotografie 1, 2, 3

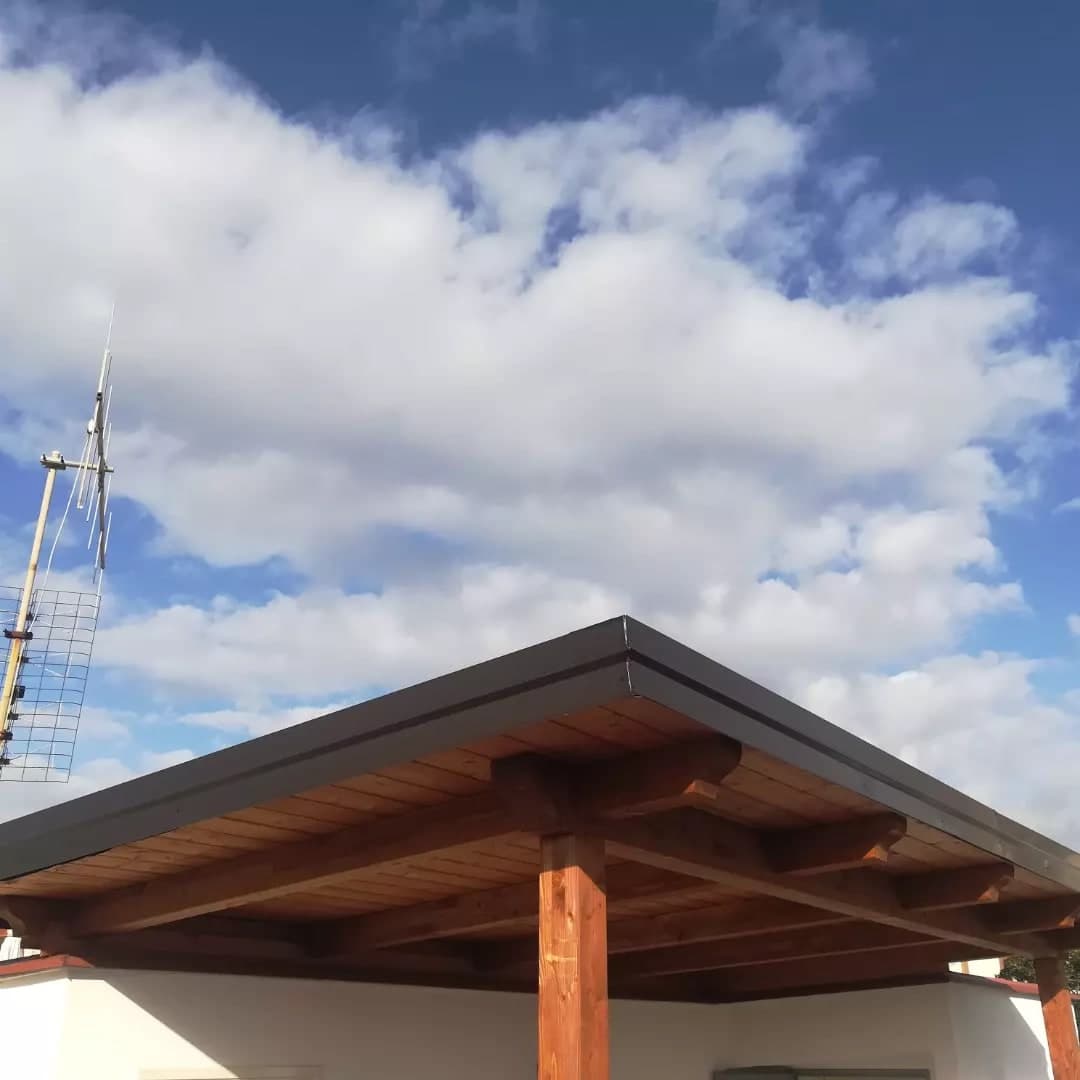

- All’angolo, sulla giunta fra gronda e cornice, la colonna di teste di rivettifotografia 1 (l’angolo davanti a destra)
- Il bordo alto coperto da una scossalina scurafotografia 3
- Il terrazzo con il pavimento rosso scuro, i comignoli bianchi, il muro bianco del torrinofotografie 1, 2, 3: messi di massima
- Attorno: i palazzi e le torri del quartierefotografia 3: non sono del lavoro, lasciati fuori (la mappa mette il lavoro in città)
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Tettoia di circa 4,8 per 3,5 m fra gli assi, pilastri di circa 2,4 m, pendenza di circa 7°i comignoli, i pilastri e le file delle lastre delle fotografie 1 e 3: stime, ±25%
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: a cornice, 400 mm) e il testa di moro (RAL 8019)la faccia letta sulle fotografie 1 e 2: da confermare
- Che il bordo alto stia contro il muro del torrino, e quanto la scossalina risalgada sotto il muro bianco arriva al tavolato (fotografie 1 e 2): nel modello la tettoia vi si appoggia
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- La palazzina sotto il terrazzo, i parapetti, il torrino oltre il muro che si vedenessuna fotografia la mostra: tre piani, completati da noi
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la tettoia finita, le lastre e la lattoneria; se la struttura sia di VF, da confermare
- Le staffe della grondadall’alto (fotografia 3) l’interno della gronda è in ombra: nel modello non ci sono
- Il pluvialenessuna fotografia lo mostra: nel modello non c’è
- Le mensole sagomate sotto le travi, in cima ai pilastrisi vedono nelle fotografie 1 e 2, ma il kit non le ha: nel modello non ci sono
- L’antenna, la lampada sul muronon sono del lavoro: lasciate fuori
- Ricerca su Google Mapsnon fatta: nessun indizio sulla palazzina
