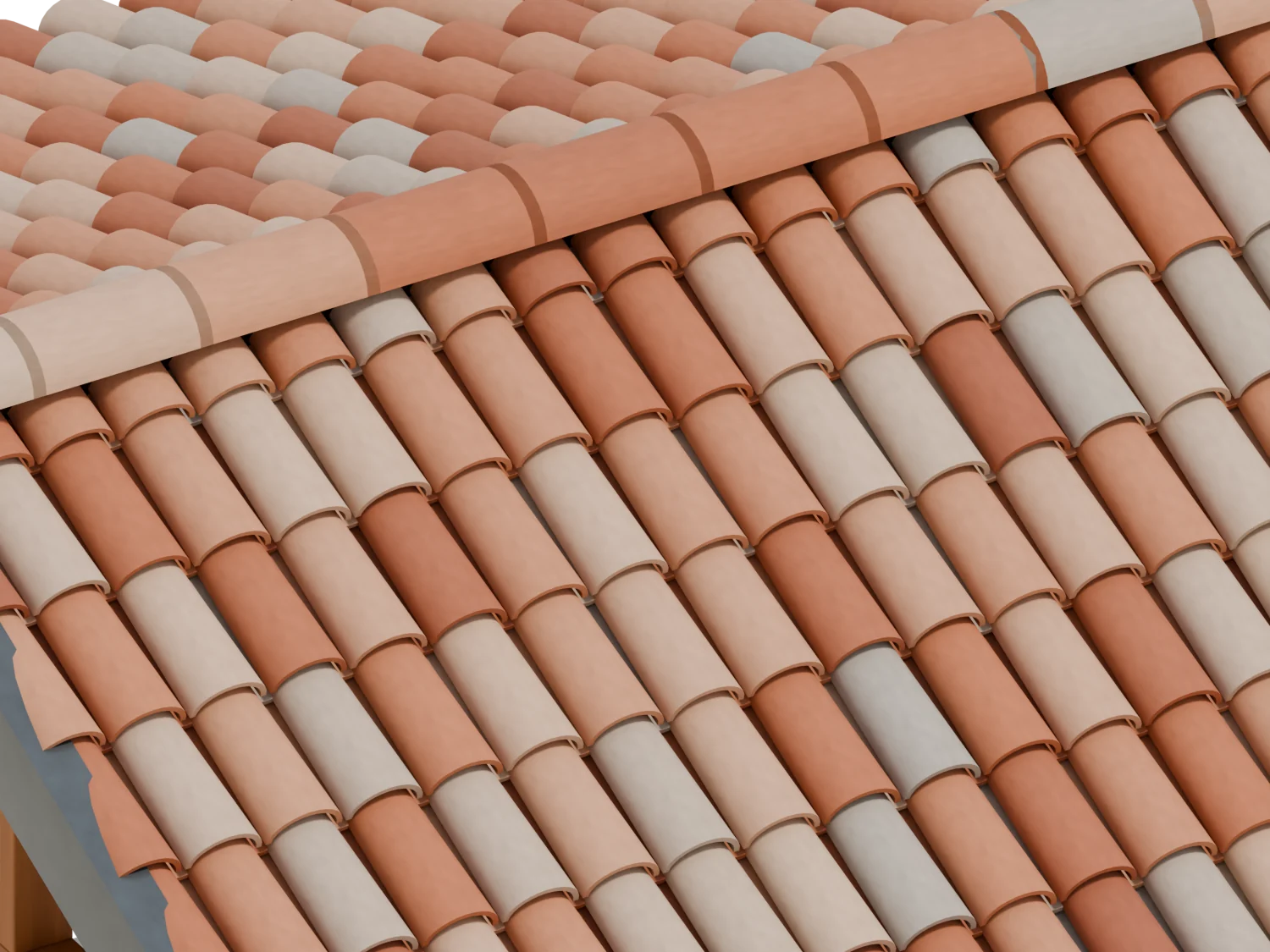

Il colmo
In cima alle due falde i coppi di colmo, in fila; sotto, i coppi anticati, ognuno del suo colore.
Lavoro vero · Luogo non dichiarato · Dicembre 2022
Una tettoia in coppi sui pilastri in ferro
Il lavoro
Che cosa c’è qui.
Una tettoia a capanna su un piazzale in collina: pilastri in ferro scuri, travi, puntoni e tavolato in legno, e sui timpani il monaco con le saette sotto il colmo.
Il manto è in coppi anticati, con i coppi di colmo. Lungo i lati lunghi corre la gronda scura, con un pluviale che scende lungo un pilastro; sui timpani le scossaline scure, avvitate.
SchedaSolo ciò che si sa
- Lavoro
- Manto in coppi, gronda, pluviale e scossaline
- Manto
- Coppi anticati, con il colmo
- Lattoneria
- Scura: gronda, pluviale, scossaline
- Struttura
- Legno su pilastri in ferro
Luogo non dichiarato · Dicembre 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

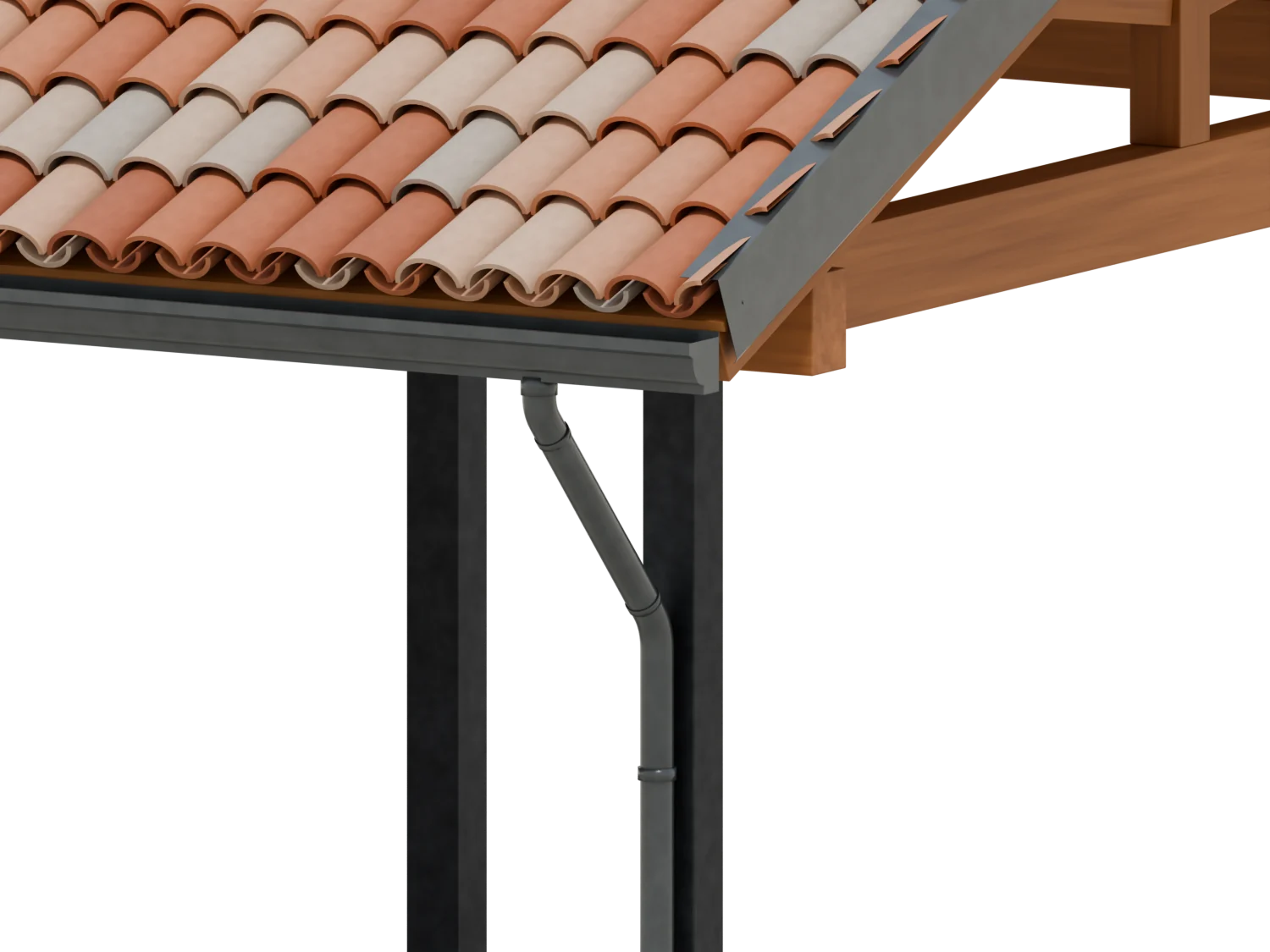

La gronda e il pluviale
La gronda scura corre sotto il bordo dei coppi; all’angolo il pluviale esce dal fondo, con due curve torna al pilastro in ferro e scende.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: i coppi anticati con il colmo, la gronda e il pluviale, le scossaline dei timpani, sulla struttura che si vede dalla posa dei pilastri al finito. Le misure sono stime, prese dalla scala a pioli e dalla betoniera. Il piazzale è di massima; la rampa, la casa e le colline attorno non sono nel modello.
Da dove viene ogni cosa (19 voci)
Dichiaratolo ha detto il titolare
- Quando: dicembre 2022la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta

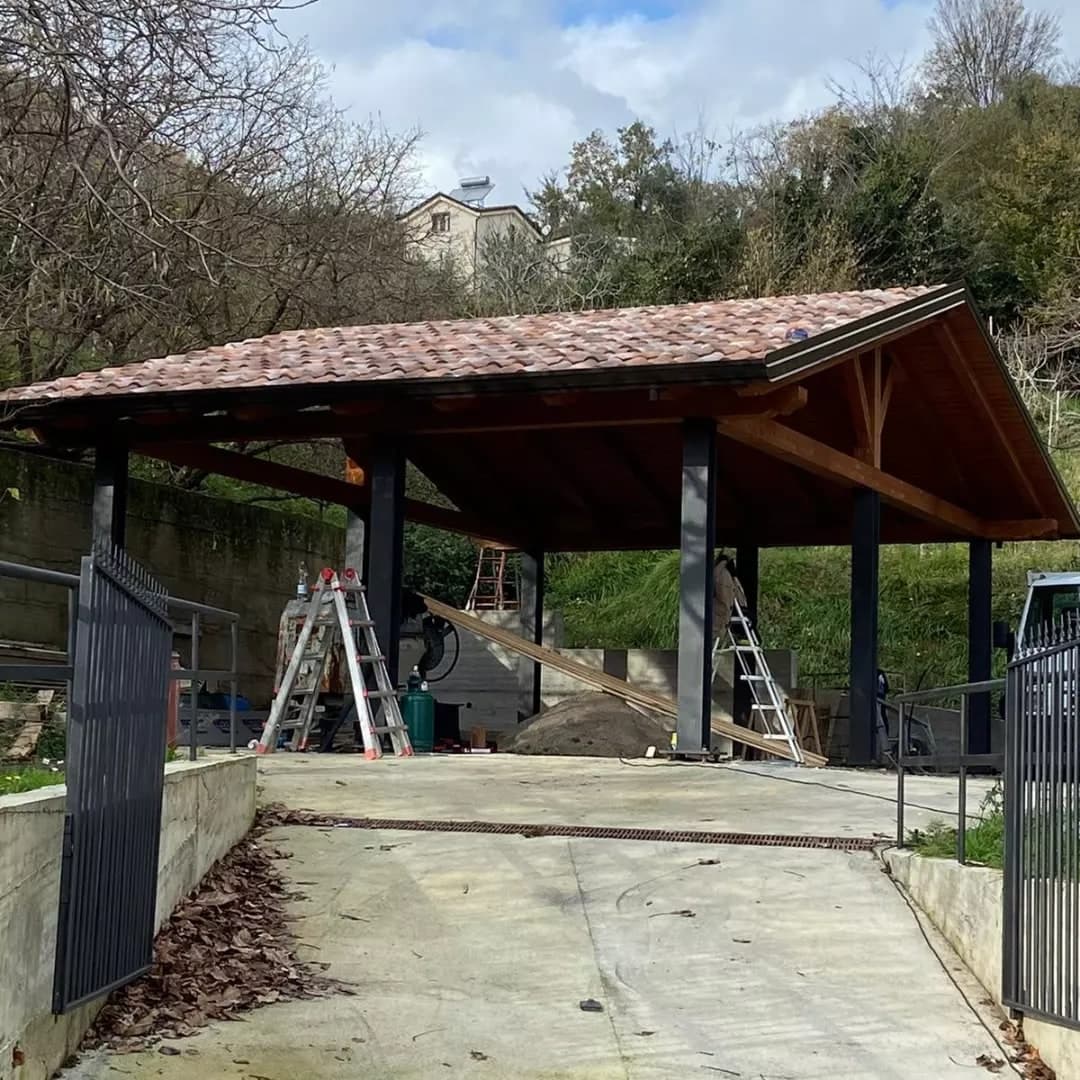

- Tettoia a capanna, due falde, il colmo lungo il lato lungofotografie 1, 2 e 5
- Manto in coppi anticati, con i coppi di colmofotografie 2, 4 e 5

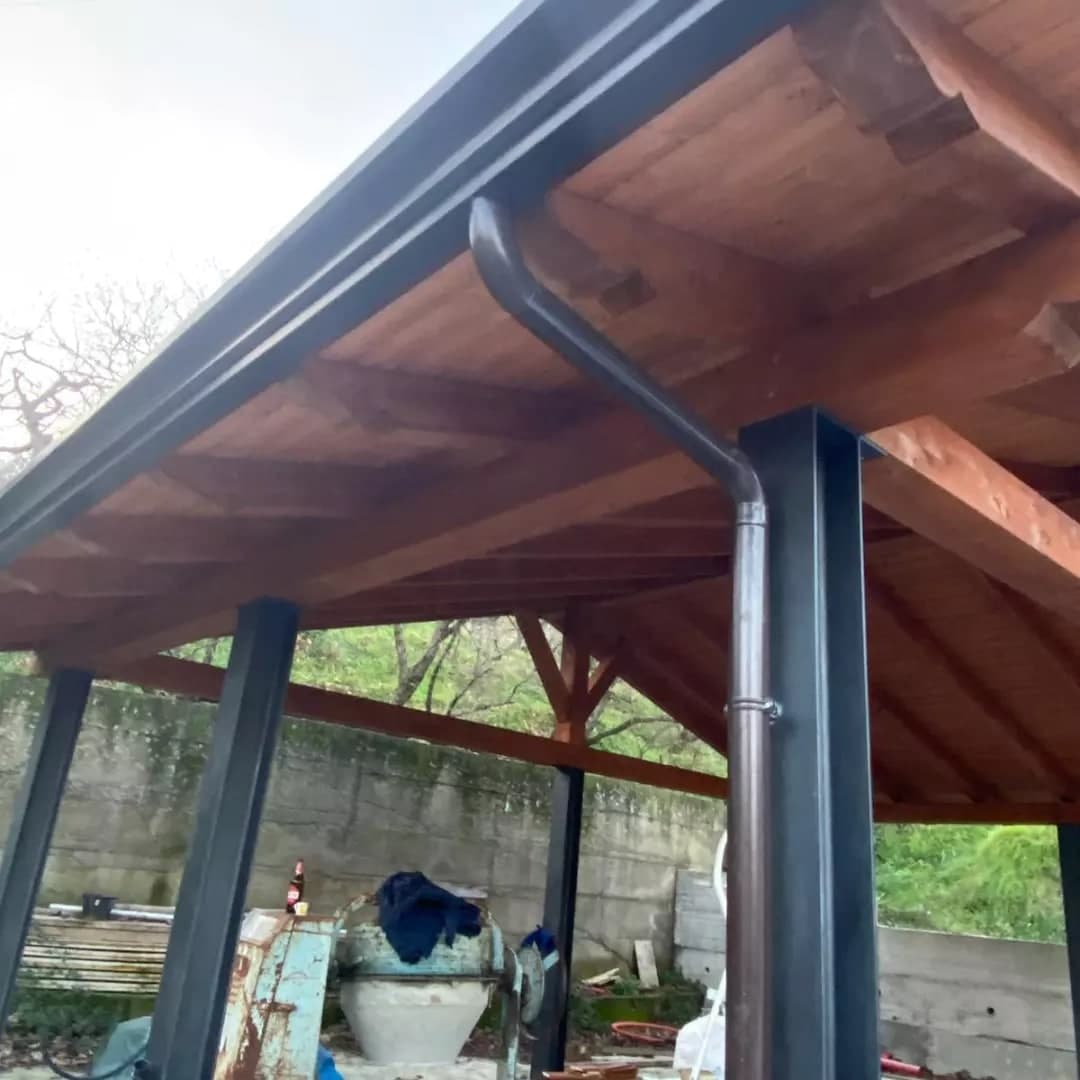

- Gronda scura «a cornice» sui due lati lunghifotografia 3: fascia, gradino, pancia, da sotto
- Un pluviale tondo scuro che scende lungo un pilastro d’angolofotografia 3

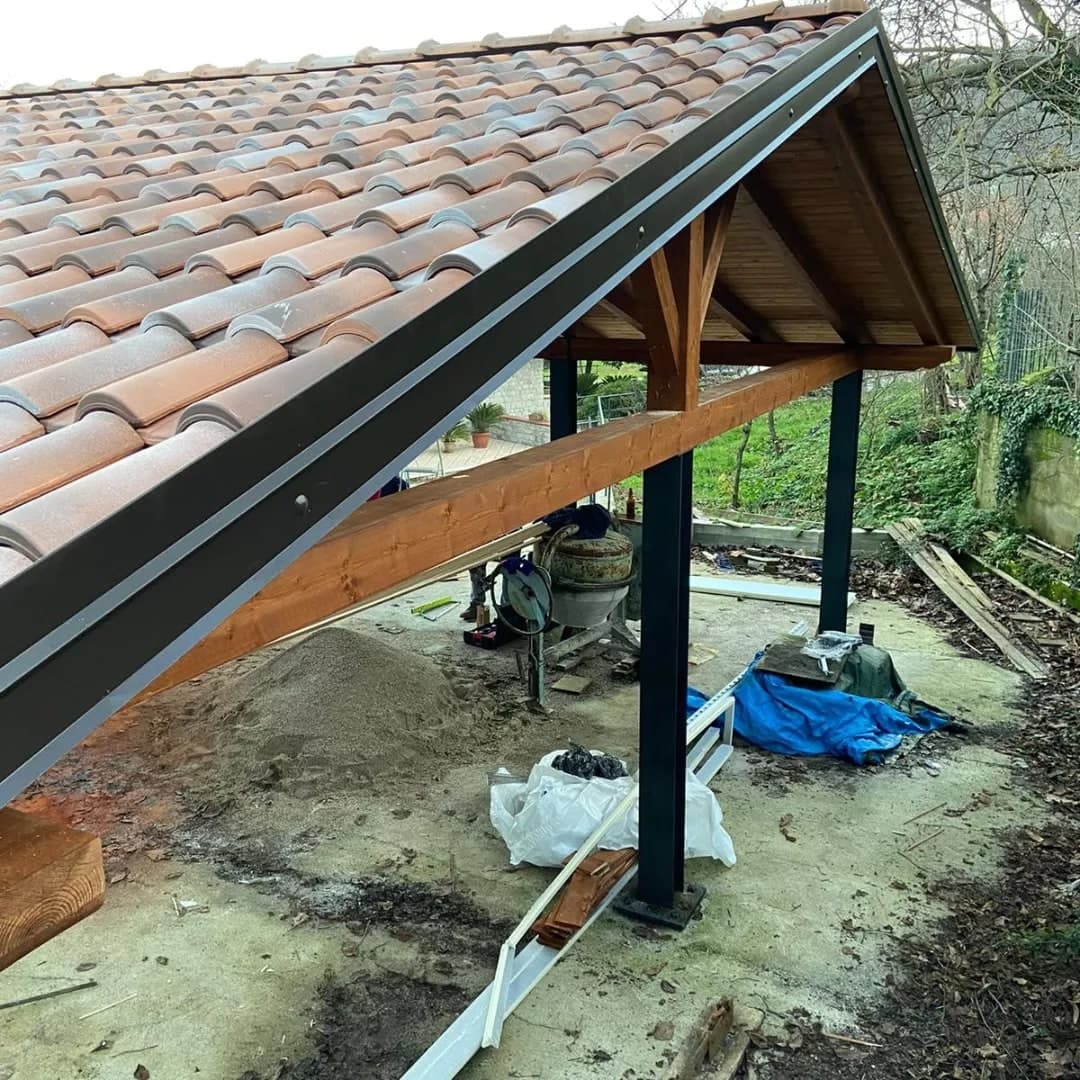

- Scossaline scure lungo i timpani, avvitatefotografia 5
- Le teste delle viti sulla faccia delle scossaline dei timpanifotografia 5; il passo, un metro circa, è stimato
- Pilastri in ferro scuri, travi, puntoni, tavolato e trave di colmo in legnofotografie 1, 2 e 3
- Sui timpani il monaco e le saette sotto il colmofotografie 2 e 5
- Quanti pilastri: sei, tre per lato lungofotografie 1 e 2: di massima
- Il piazzale in calcestruzzofotografie 1 e 2: nel modello di massima
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo

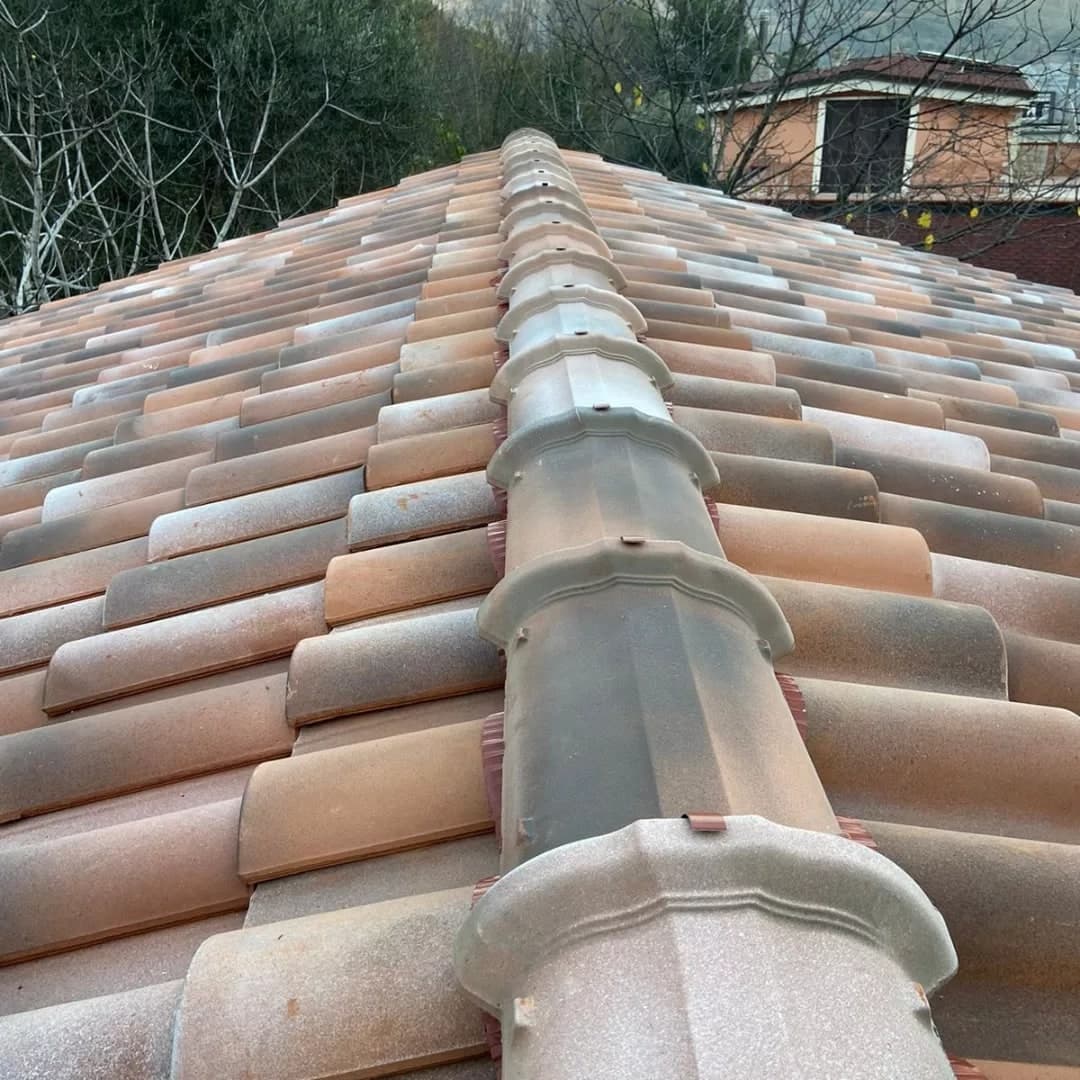

- I colori dei coppi anticatiletti sulla fotografia 4: rossi, bruni, grigi e sabbia, mescolati
- Pianta di circa 7 per 5 m con gli sporti; gronda a circa 2,9 mscala a pioli e betoniera delle fotografie 2 e 3: stime, ±15%
- Pendenza delle falde, circa 24°fotografia 2, di fronte: stima
Dedottouna scelta nostra, ragionevole, da verificare
- Colore della lattoneria (catalogo: grigio antracite) e sviluppo della gronda (catalogo: 400 mm)scura nelle fotografie 3 e 5; da confermare
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Dove sta il lavoroil post non dice il luogo: un piazzale in collina, colline alberate dietro (fotografie 1 e 2); da chiedere
- Che cosa ha fatto VF quiil post non ha didascalia: si vede la tettoia dalla struttura nuda al finito; se la struttura sia di VF, è da confermare
- Staffe della grondanon si vedono: la faccia è pulita (fotografia 3); nel modello non ci sono
- La rampa con il cancello, la casa dietro, le collinenon sono del lavoro: lasciati fuori (la mappa mette il lavoro in collina)
