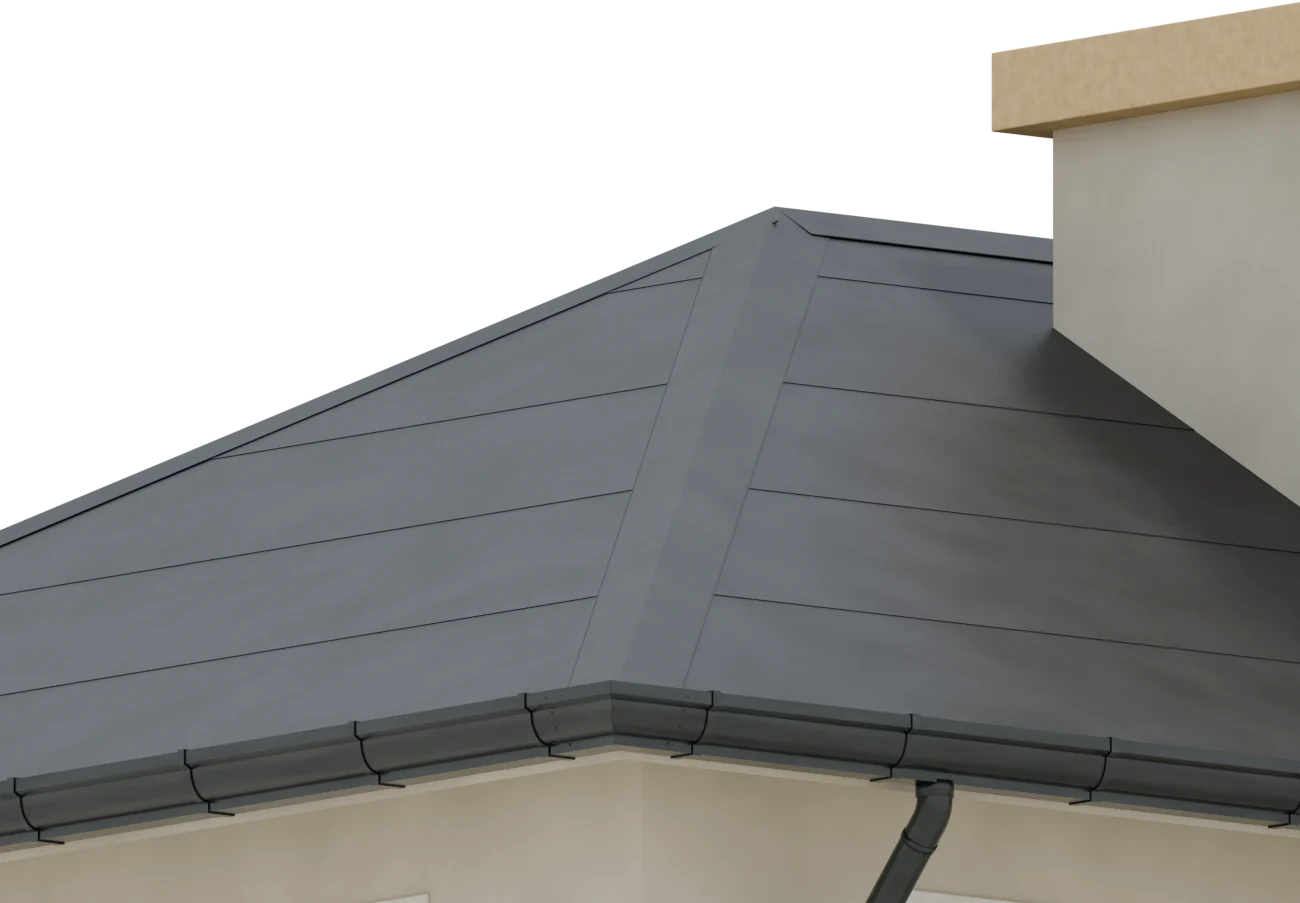

La punta e la gronda d’angolo
All’angolo dell’ala il displuvio in guaina nera sale alla punta. Sotto, la gronda grande a cornice gira l’angolo con una giunta, fissata da una colonna di rivetti; poco dopo, sul fianco, il bocchello del pluviale.
Lavoro vero · Battipaglia · Marzo 2023
Battipaglia: il tetto a padiglione in guaina nera
Il lavoro
Che cosa c’è qui.
Un tetto a padiglione con un’ala: il colmo dell’ala corre fino al colmo di traverso del tetto più grande, e la sua punta scende con i displuvi fino all’angolo. Falde, displuvi e colmi sono rivestiti di guaina nera, a teli che scendono dal colmo alla gronda.
Lungo il bordo corre la gronda grande, scura, a cornice, sulle sue staffe; all’angolo della punta gira con una giunta fissata da una colonna di rivetti, e poco dopo l’angolo scende il pluviale. Contro il muro del corpo più alto accanto all’ala la guaina risale.
SchedaSolo ciò che si sa
- Comune
- Battipaglia
- Lavoro
- Rivestimento in guaina di un tetto a padiglione, con le gronde
- Copertura
- Guaina nera liscia su falde, displuvi e colmi
- Lattoneria
- Gronde scure a cornice e pluviale
Battipaglia · Marzo 2023
Da vicino
Il modello, e la fotografia dello stesso punto.

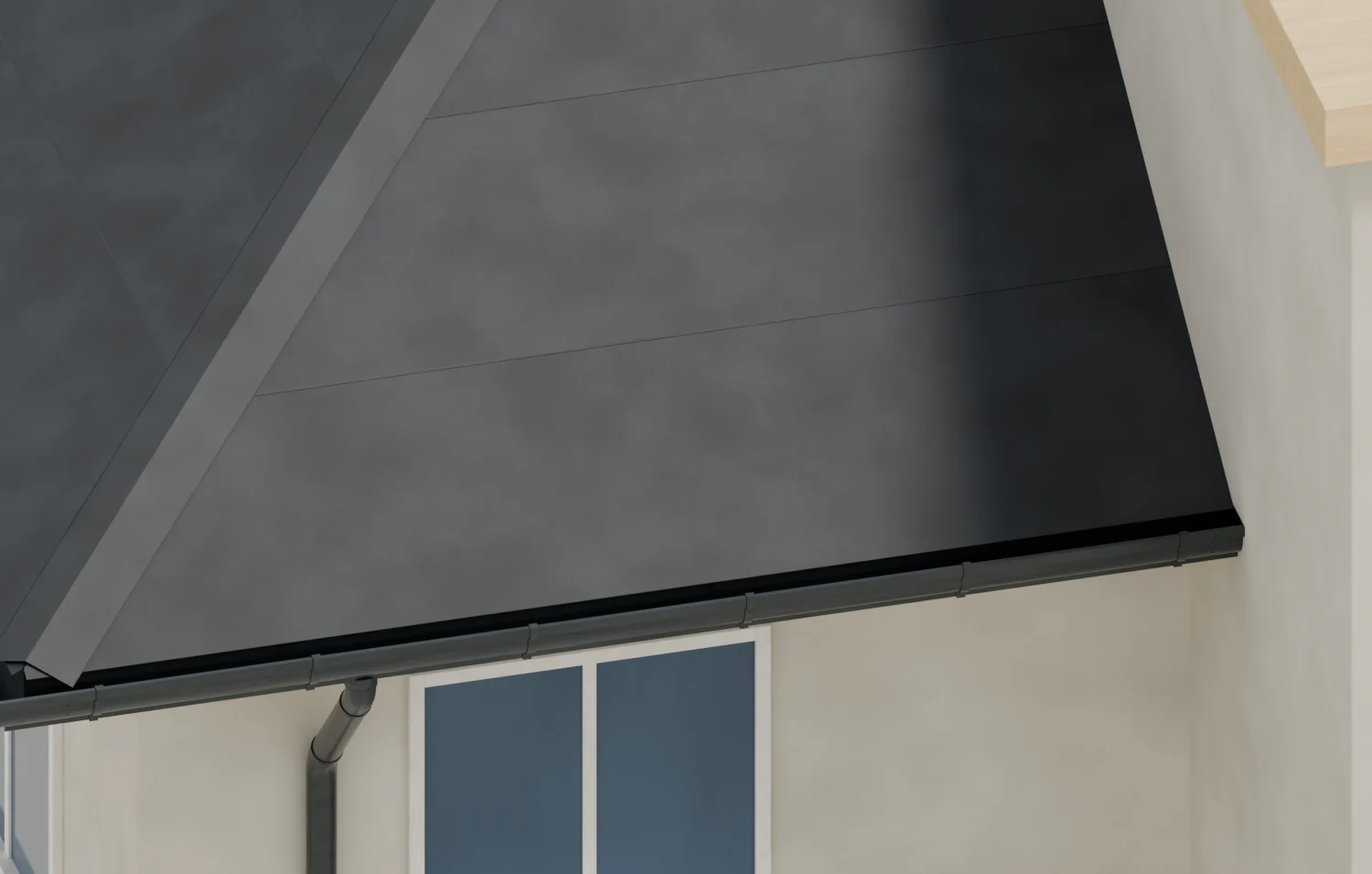

La falda e la gronda

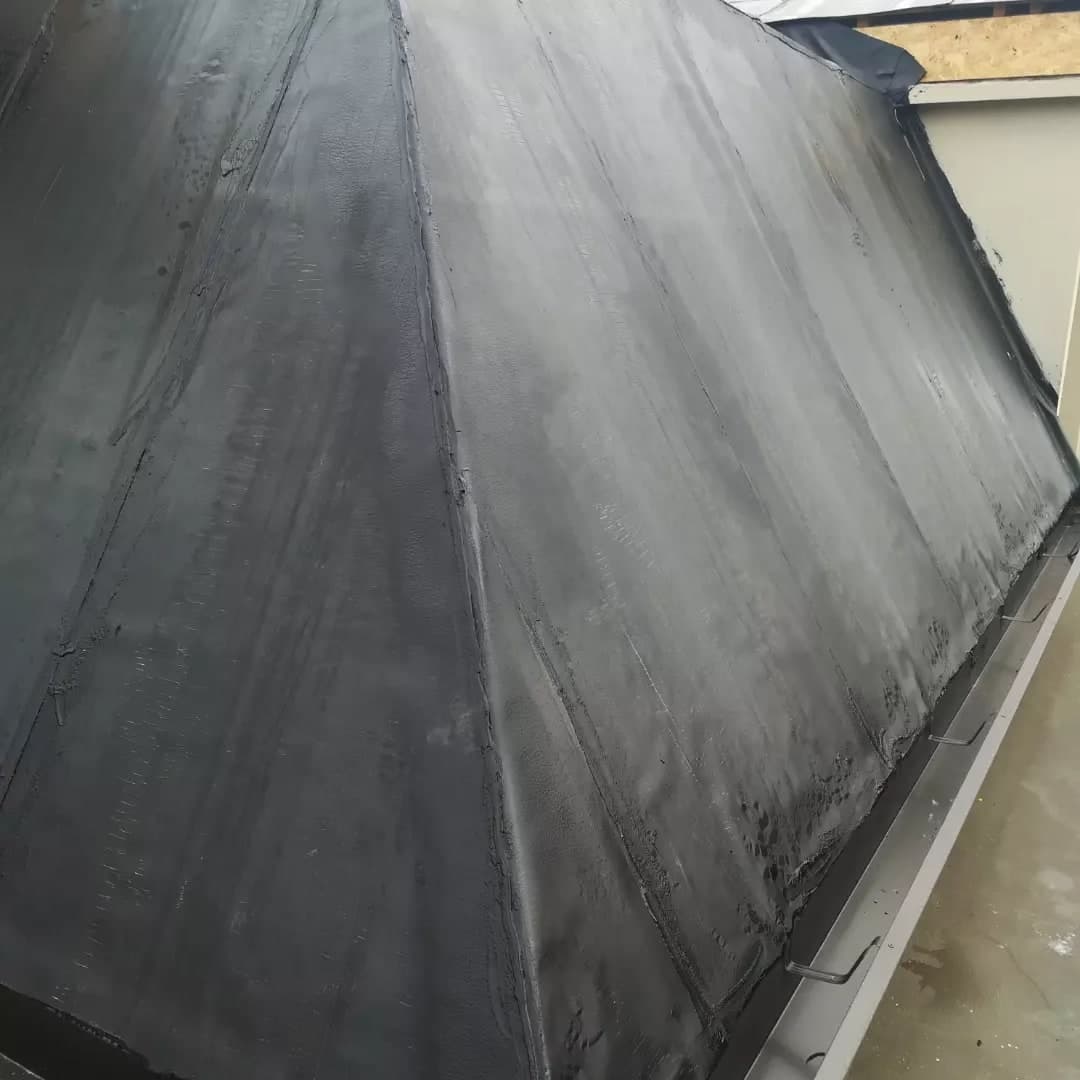

Sul fianco dell’ala la falda in guaina nera scende fino alla gronda, appoggiata sulle sue staffe; in fondo la falda finisce contro il muro del corpo più alto, dove la guaina risale.

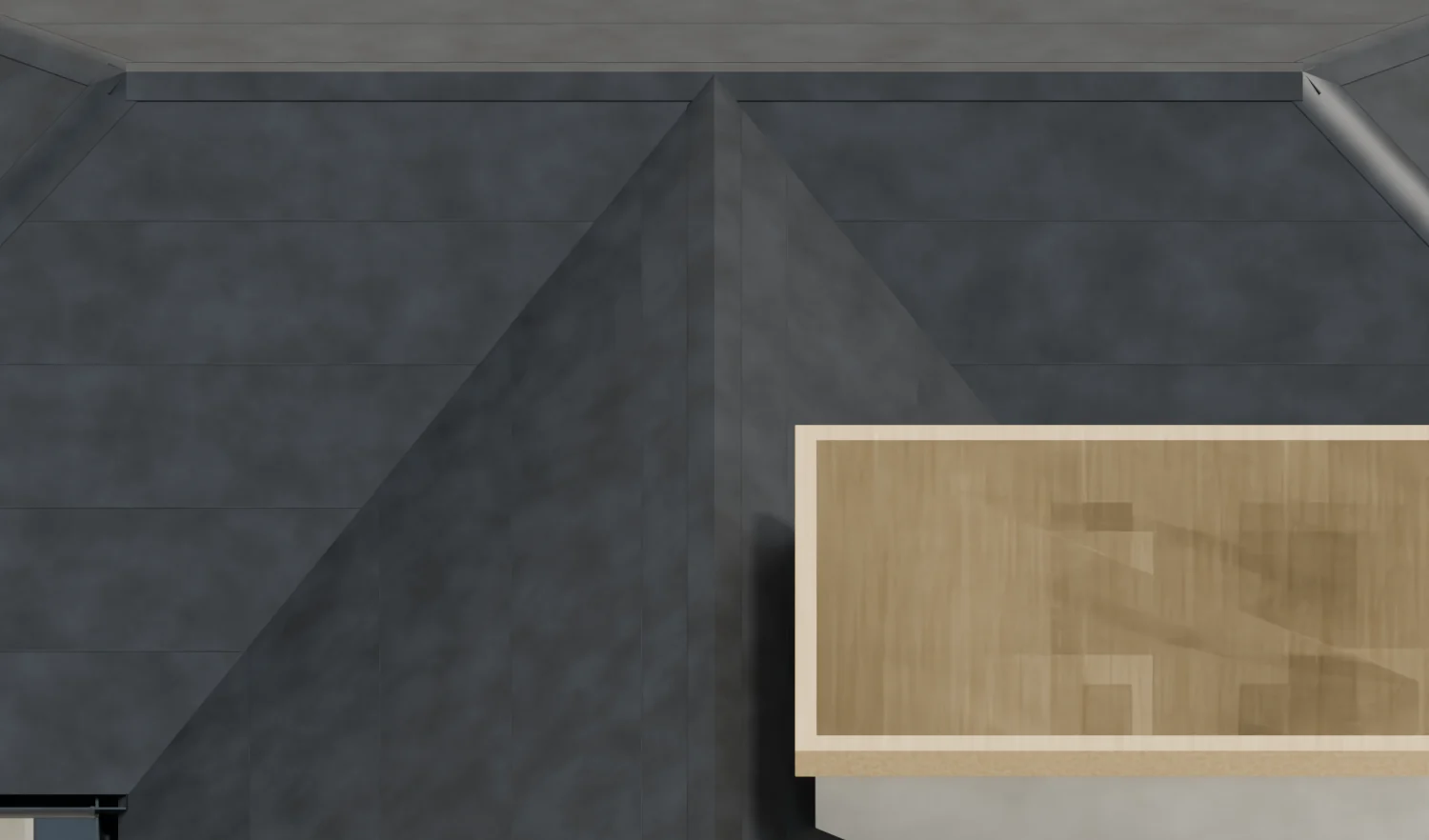

I colmi

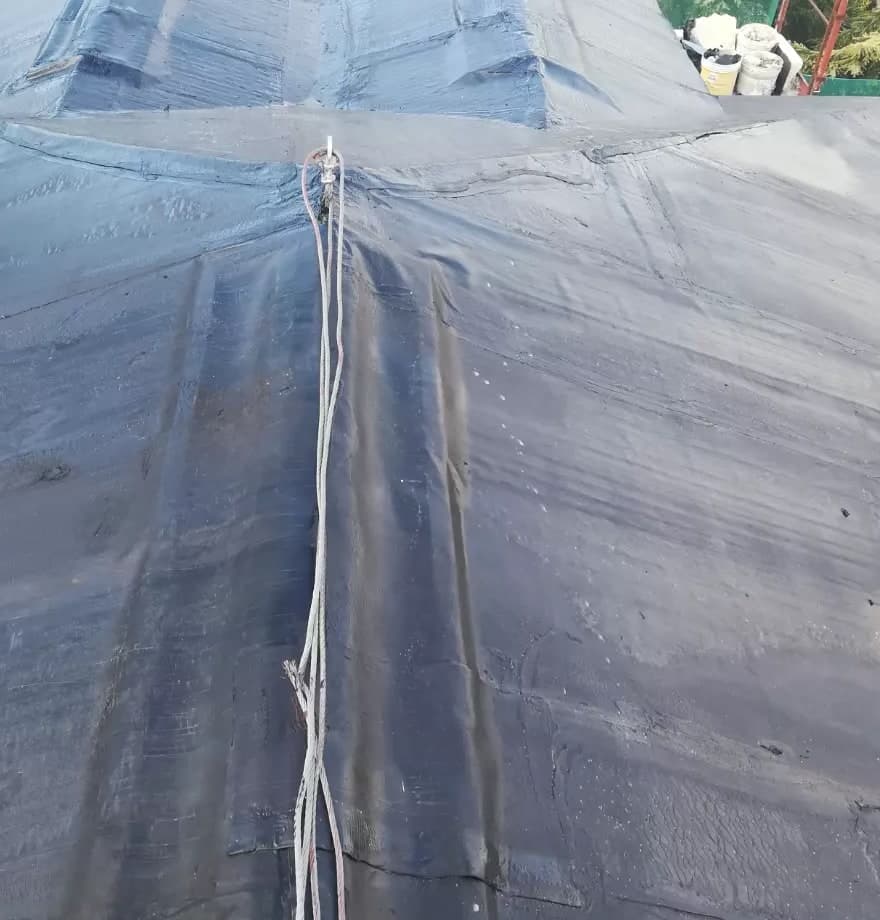

Dall’alto, il colmo dell’ala corre fino al colmo di traverso del tetto più grande; dove le falde si incontrano, la guaina segue i compluvi.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la guaina nera su falde, displuvi e colmi, la forma del tetto con l’ala che arriva al colmo grande, la gronda grande a cornice con la giunta d’angolo e i suoi rivetti, le staffe, il bocchello del pluviale. Se la guaina nera sia il manto finito o il primo strato non si capisce. L’edificio sotto non si vede: i muri, i piani e le finestre sono ricostruiti da noi, e il corpo più alto accanto all’ala è una torretta di massima. Le misure sono stime.
Da dove viene ogni cosa (20 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Battipaglia, marzo 2023il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- La guaina nera liscia su falde, displuvi e colmi, a telifotografie 1, 2, 3
- Un’ala con la punta a padiglione il cui colmo arriva al colmo di traverso del tetto grandefotografia 3 (dall’alto) e fotografia 1 (lo spigolo e la punta, da sotto)

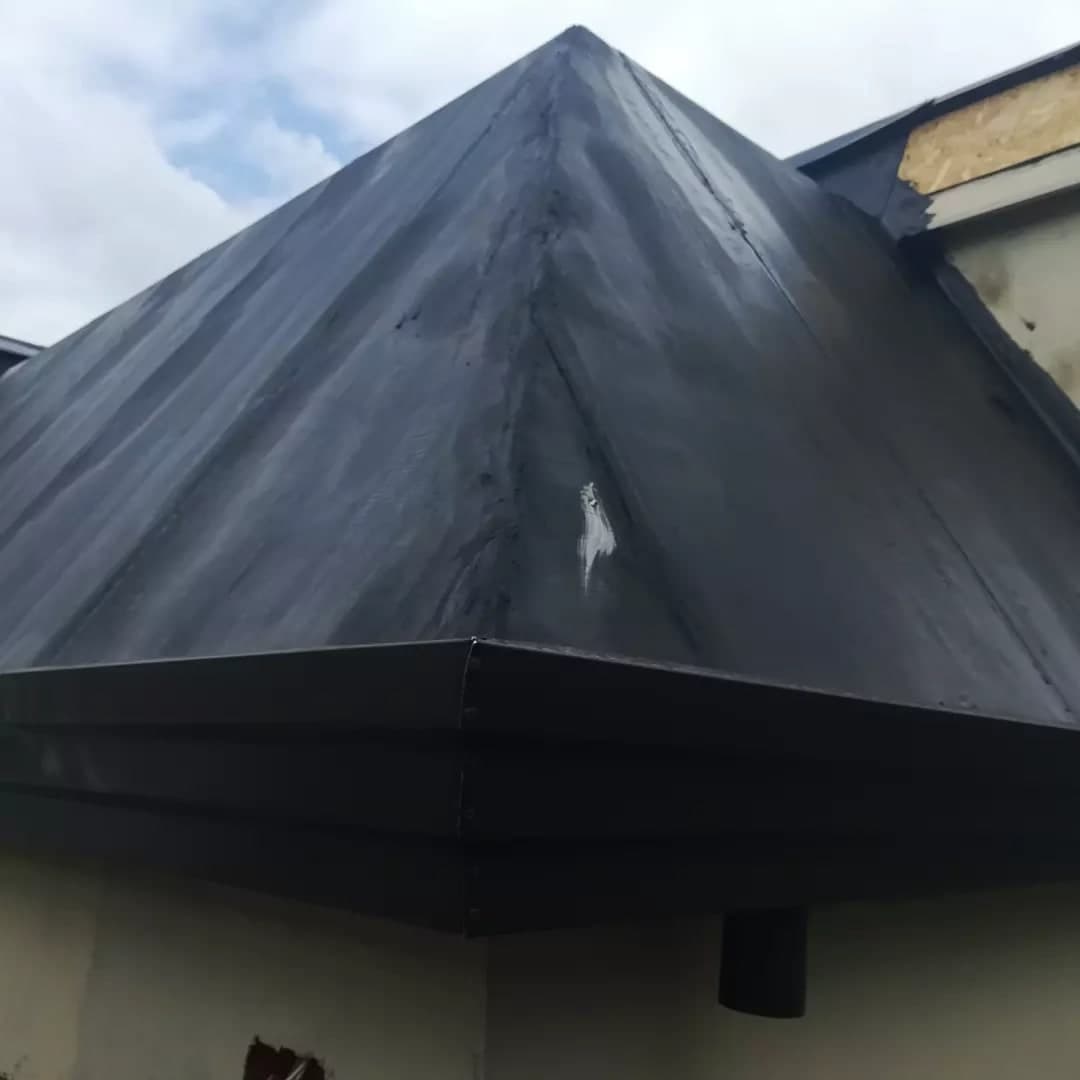

- La gronda grande scura a cornice che gira l’angolo della punta, con la giunta d’angolo e la sua colonna di rivettifotografia 1
- Le staffe della gronda, ogni 70 cm circafotografia 2, dall’alto, sul fianco dell’ala; sulle altre gronde dedotte uguali
- Il bocchello del pluviale scuro poco dopo l’angolo, sul fianco verso il corpo più altofotografia 1
- Il corpo più alto accanto all’ala: il muro chiaro, la fascia, i pannelli di legno a vista; la guaina dell’ala che risale sul suo murofotografie 1 e 2, a destra
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- I teli della guainafotografia 2: scendono dal colmo alla gronda; il kit li stende lungo la gronda
- Quanto sono grandi l’ala (circa 6 × 6 m) e il tetto grande, le pendenzefotografie 1 e 3: stime, ±25%
Dedottouna scelta nostra, ragionevole, da verificare
- Profilo e sviluppo della gronda (catalogo: sagomata 500) e l’antracite (RAL 7016)tre fasce sulla faccia, molto grande (fotografia 1); il colore è scuro da sotto e grigio lucido dall’alto (fotografia 2): da confermare
- Le gronde del tetto grandenessuna fotografia le mostra: come quelle dell’ala
- Il resto del pluviale, giù lungo il murose ne vede solo l’inizio (fotografia 1)
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Che cosa sia il corpo più alto (qui una torretta nell’angolo), quanto è grande, il suo tettose ne vede solo un pezzo: di massima
- L’edificio sotto il tetto: i muri chiari, tre piani, le finestrenon si vede: di massima (i muri chiari dalle fotografie 1 e 2)
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la guaina nera sulle falde e le gronde scure
- Se la guaina nera sia il manto finito o il primo stratonon si capisce dalle fotografie: da chiedere
- La piega a metà della falda grande, oltre il colmo di traversofotografia 3: non si capisce se sia un compluvio di un’altra ala: non è nel modello
- La fune di sicurezza lungo il colmofotografia 3: è del cantiere, non del tetto finito: lasciata fuori
- Il ponteggio, la strada con le auto, le case attornosi vedono (fotografia 3) ma non sono del lavoro: lasciati fuori (la mappa mette il lavoro in città)
- Ricerca su Google Mapsnon fatta: nessun servizio esterno in questa serie
