La guaina stampata a coppi
La guaina ardesiata rossa porta stampato il disegno dei coppi, fila dopo fila; al bordo la gronda testa di moro.
Lavoro vero · Luogo non dichiarato · Giugno 2022

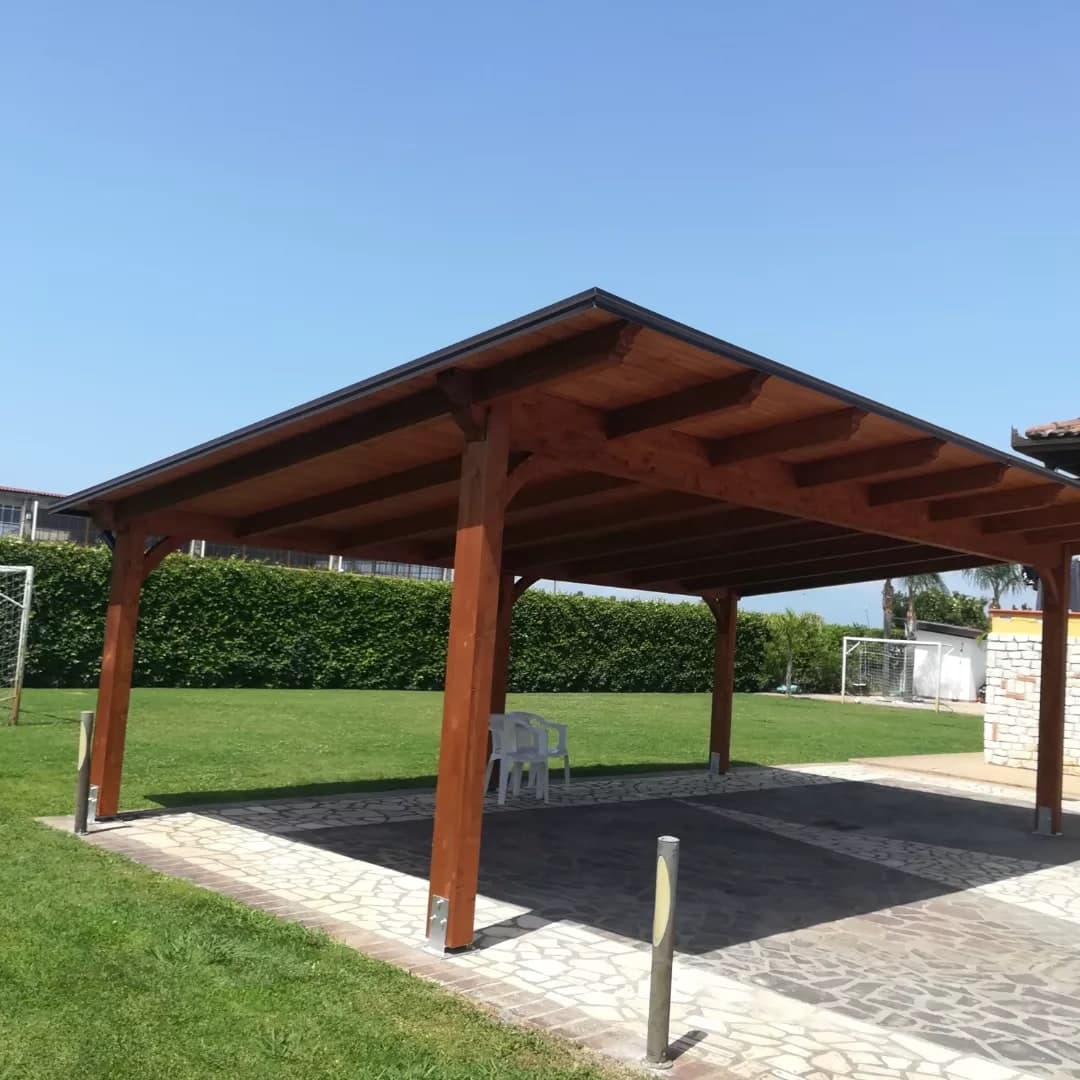

Una tettoia in legno sul prato, con la guaina stampata a coppi
Il lavoro
Che cosa c’è qui.
Una grande tettoia a capanna, isolata nel parco di una villa: pilastri, saette, travi e travetti in legno tinto rosso bruno, su un pavimento di pietra a opera incerta.

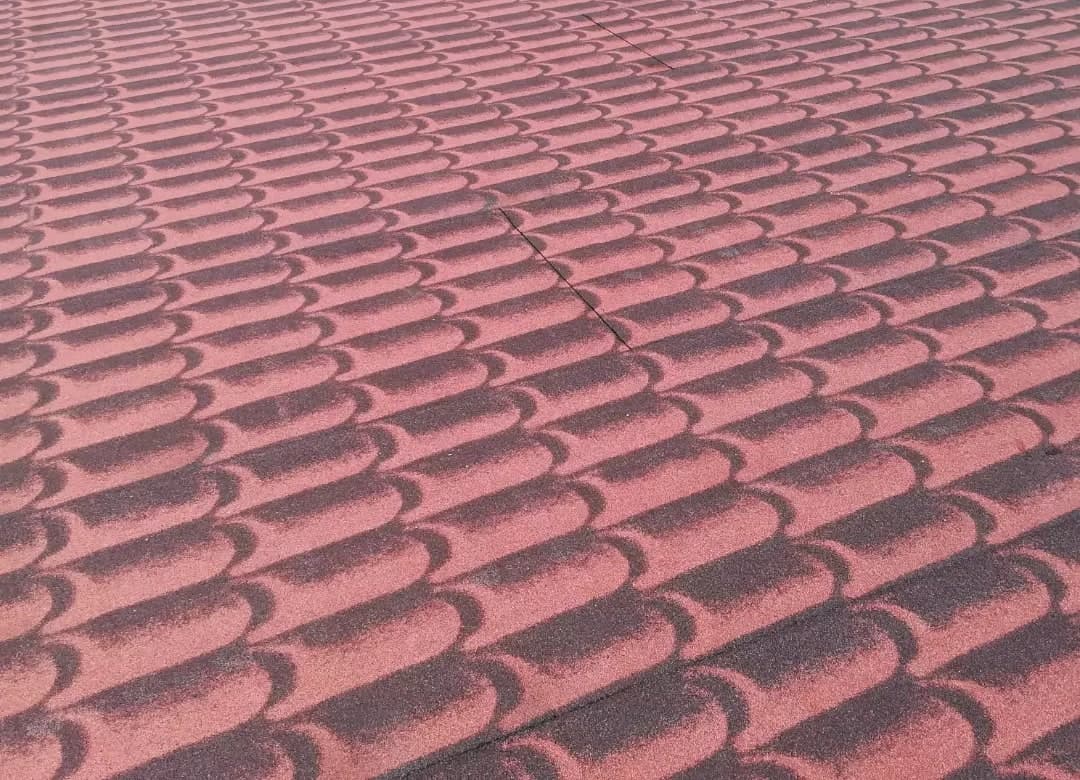

Sul tavolato, la guaina ardesiata rossa stampata a coppi. Lungo i due lati lunghi corre la gronda testa di moro, sulle sue staffe, e un pluviale scende lungo il pilastro d’angolo.
SchedaSolo ciò che si sa
- Lavoro
- Manto in guaina, gronde e pluviale
- Manto
- Guaina ardesiata rossa stampata a coppi
- Gronda
- Testa di moro, sui lati lunghi
- Struttura
- Legno tinto rosso bruno
Luogo non dichiarato · Giugno 2022
Da vicino
Il modello, e la fotografia dello stesso punto.
Il pluviale sul pilastro

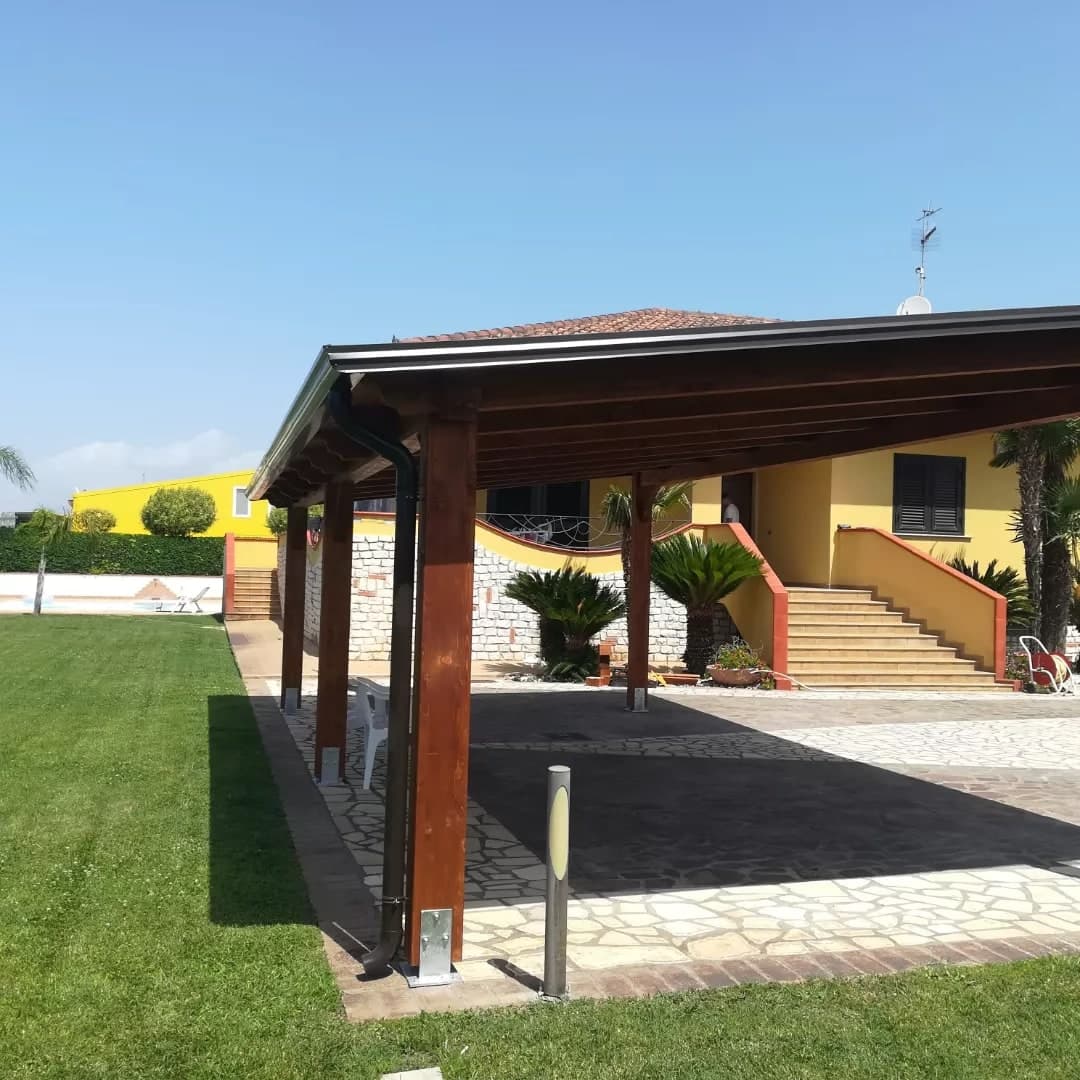

All’angolo il pluviale esce dal fondo della gronda, con due curve torna al pilastro e scende fino a terra, con la sua scarpa.
Il cantiere vero
Le fotografie da cui viene il modello.

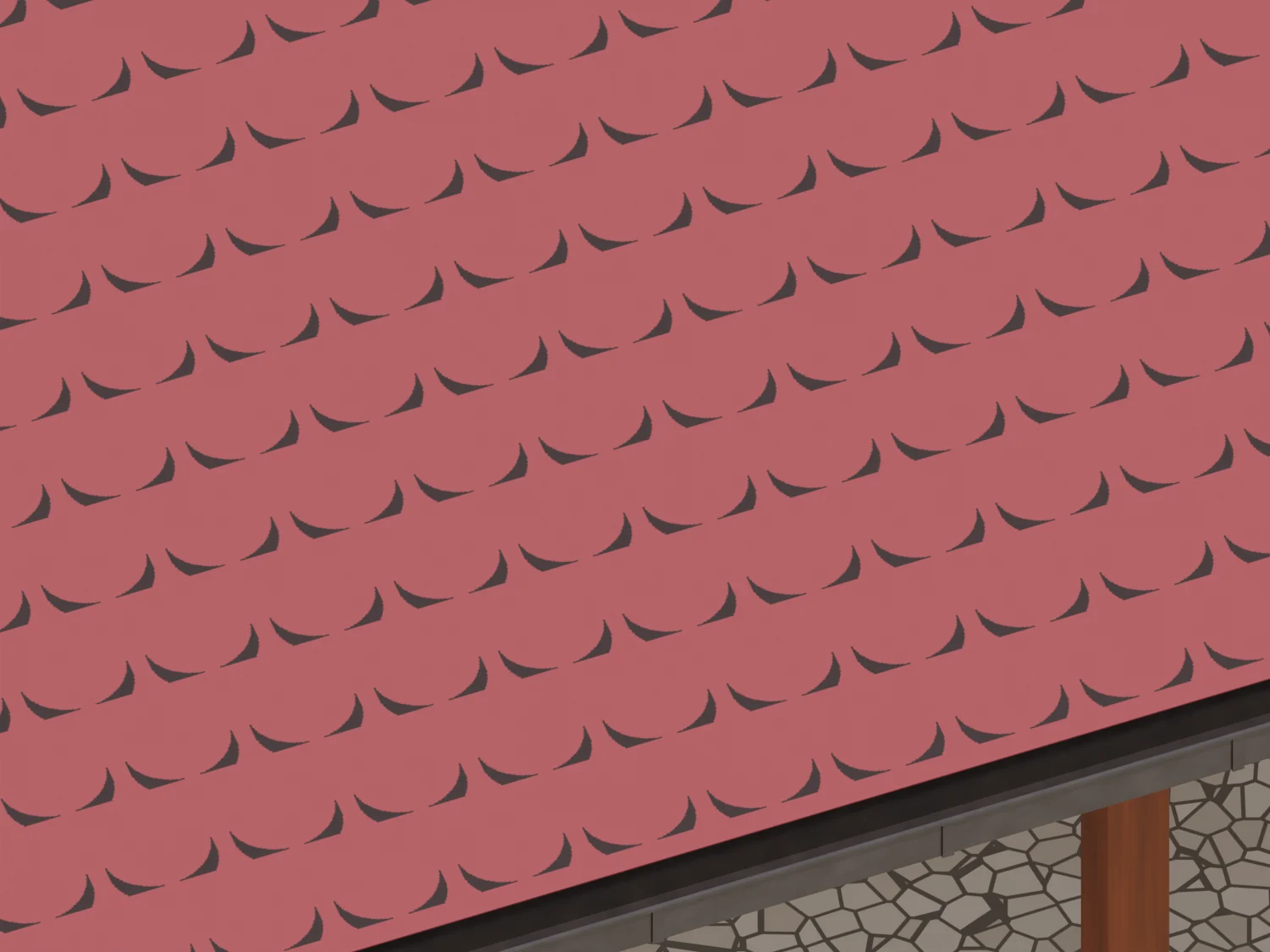

Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la guaina stampata a coppi, la gronda sulle sue staffe, il pluviale lungo il pilastro. Le misure sono stime, prese dalle sedie da giardino, dalla porta da calcio e dai paletti luminosi. Quanto sia grande il pavimento attorno è una ricostruzione nostra; la villa e il parco non sono nel modello.
Da dove viene ogni cosa (17 voci)
Dichiaratolo ha detto il titolare
- Quando: giugno 2022la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Tettoia isolata a capanna, due falde, il colmo lungo il lato lungofotografie 1–6
- Manto in guaina ardesiata rossa stampata a coppi, sul tavolatofotografie 7, 8, 9 e 10

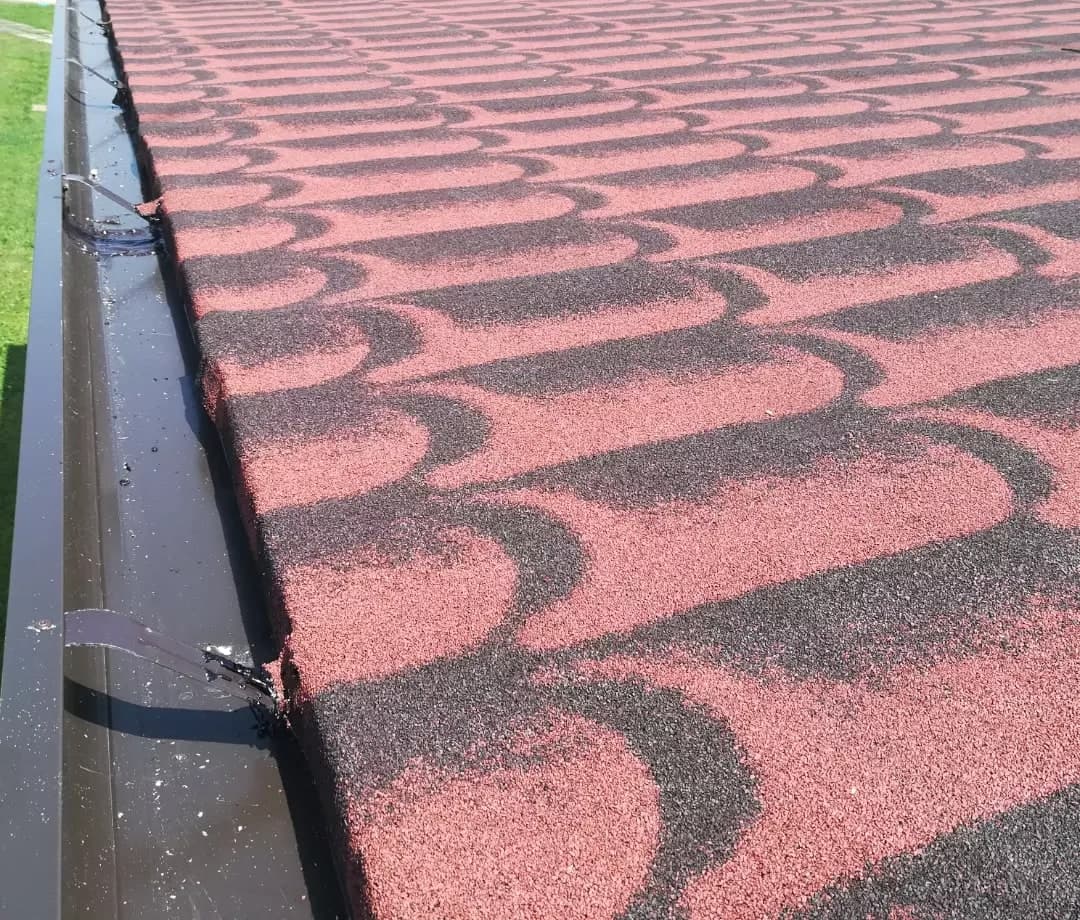

- Gronda testa di moro lungo i lati lunghi, sulle sue staffefotografie 1 e 9: dall’alto le staffe passano sopra la gronda, dello stesso colore, ogni 70 cm circa
- Un pluviale tondo testa di moro lungo il pilastro d’angolo, con la scarpafotografia 1: gli altri non si vedono, e nel modello non ci sono
- Pilastri quadrati su scarpe d’acciaio, saette, travi, travetti dalla testa sagomata, tavolatofotografie 1–6 e 10
- Dieci pilastri: quattro per lato lungo, e uno al centro di ogni timpano sotto il colmofotografie 2–6: di massima
- Pavimento in pietra a opera incerta con la cordonata, paletti luminosi agli angolifotografie 1–6: nel modello di massima
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Il colore della guainaletto sulla fotografia 8: da confermare
- Pianta di circa 9 per 6,5 m con gli sporti; gronda a circa 2,9 msedie da giardino, porta da calcio e paletti luminosi delle fotografie 2 e 3: stime, ±15%
- Pendenza delle falde, circa 18°fotografia 2, il timpano di fronte: stima
Dedottouna scelta nostra, ragionevole, da verificare
- Profilo della gronda (catalogo: quadra, 400 mm)fotografia 9, da sopra: il fondo e la parete sembrano dritti; da confermare
- Il bordo scuro sui timpanifotografie 2 e 3: una linea scura sul bordo del manto
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Quanto è grande il pavimento attornole fotografie lo mostrano a pezzi: di massima
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Dove sta il lavoroil post non dice il luogo: il parco di una villa, prato, siepi e palme (fotografie 1–6); da chiedere
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la tettoia finita, il manto da vicino e il tavolato prima del manto (fotografia 10)
- La villa gialla, il prato, le siepi, le palmenon sono del lavoro: lasciati fuori (la mappa mette il lavoro in campagna)
