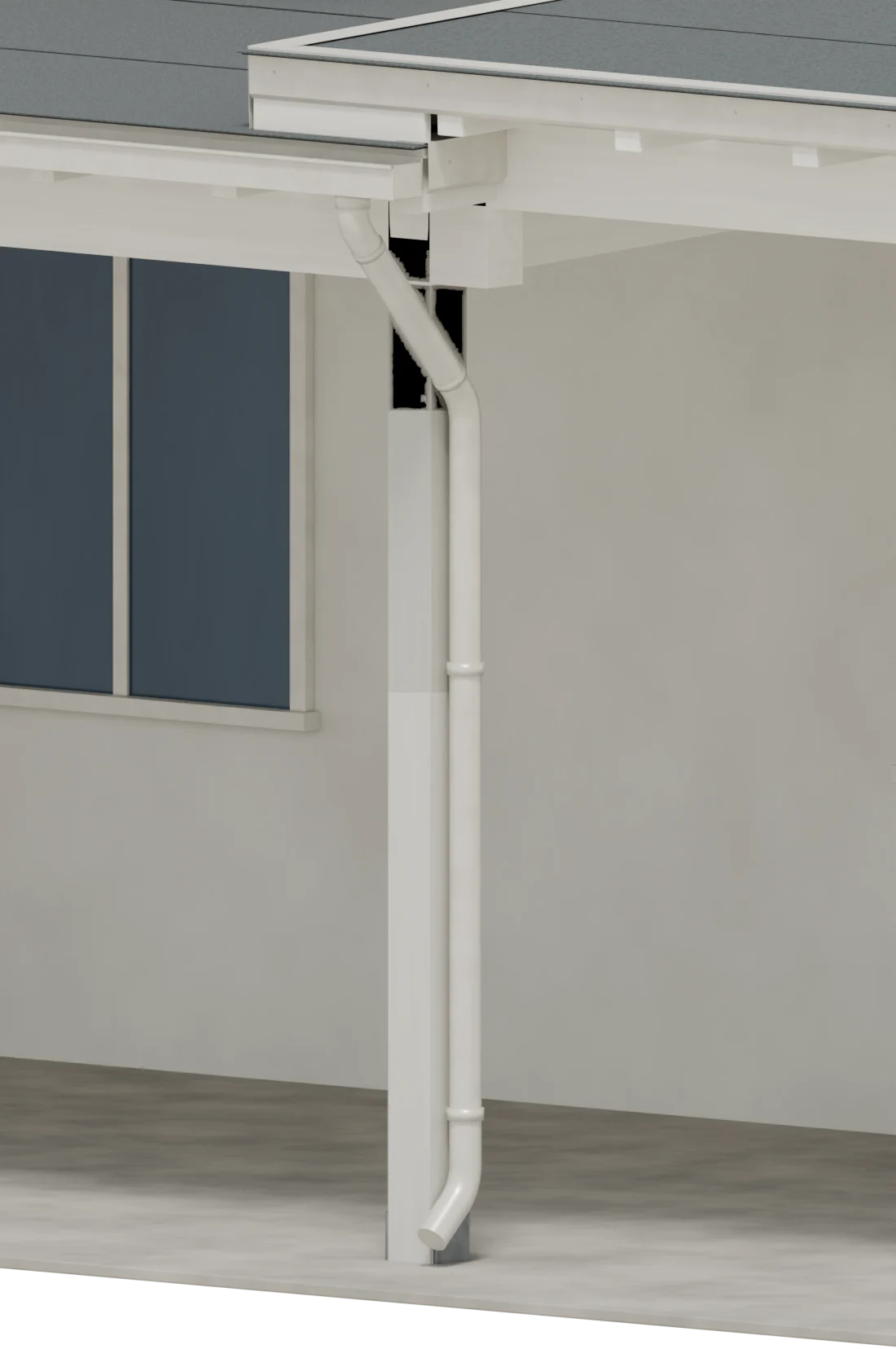

Il pluviale bianco
Al capo destro della tettoia lunga il pluviale esce dal fondo della gronda, fa il collo d’oca verso il muro fino al pilastro d’angolo e scende tenuto da due collari; al piede la curva lo gira verso il giardino.
Lavoro vero · Faiano (Pontecagnano Faiano) · Marzo 2023
Faiano: le tettoie bianche di una palazzina nuova
Il lavoro
Che cosa c’è qui.

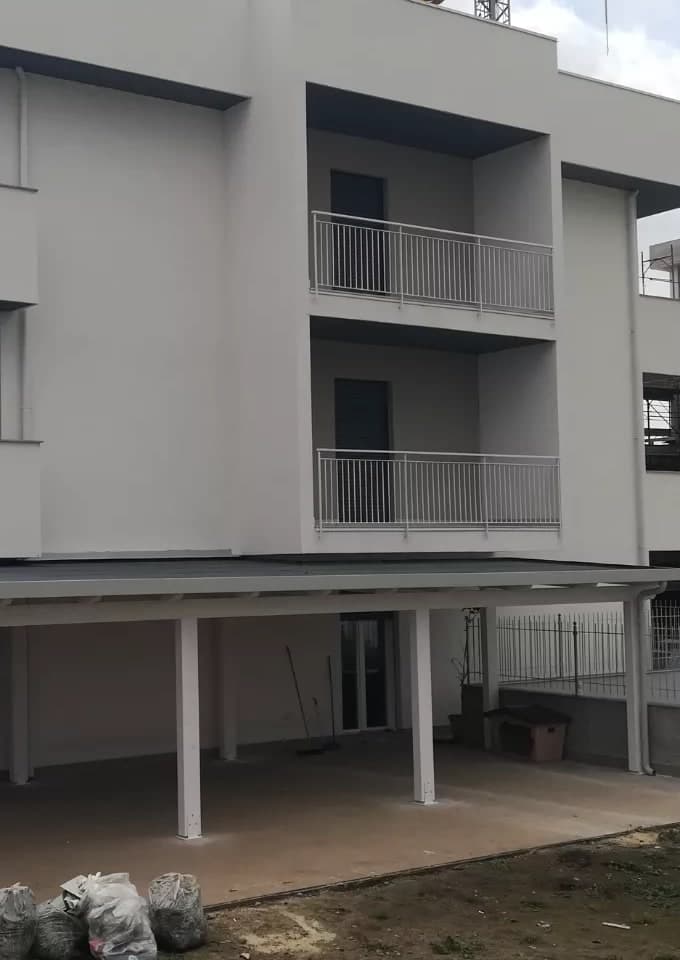

Lungo il piano terra di una palazzina appena finita, sotto i balconi del primo piano, una tettoia lunga in legno bianco: due file di pilastri, le travi con il capo sagomato, i travetti con le teste sagomate. Al suo capo destro ne comincia una corta, più alta di un gradino.
Sopra il tavolato, un primo strato di guaina nera e poi la guaina ardesiata grigia, risvoltata contro il muro. Lungo il bordo libero corre la gronda bianca; al capo destro il pluviale bianco fa il collo d’oca, scende sul pilastro d’angolo con due collari e al piede gira verso il giardino. Sul bordo della tettoia corta e sul gradino la scossalina bianca a «L», con le teste delle viti in fila.
SchedaSolo ciò che si sa
- Comune
- Pontecagnano Faiano (Faiano)
- Lavoro
- Tettoie in legno bianco lungo il piano terra di una palazzina, con la guaina e la lattoneria
- Copertura
- Guaina ardesiata grigia su un primo strato nero
- Lattoneria
- Gronda, pluviale e scossaline a «L» bianchi
Faiano (Pontecagnano Faiano) · Marzo 2023
Da vicino
Il modello, e la fotografia dello stesso punto.
Il gradino fra le tettoie
Dove finisce la tettoia lunga comincia la corta, un gradino più in alto. Il suo bordo e il gradino sono coperti dalla scossalina bianca a «L», fissata con una fila di viti; sotto, la gronda della lunga finisce con la testata e scarica nel pluviale.

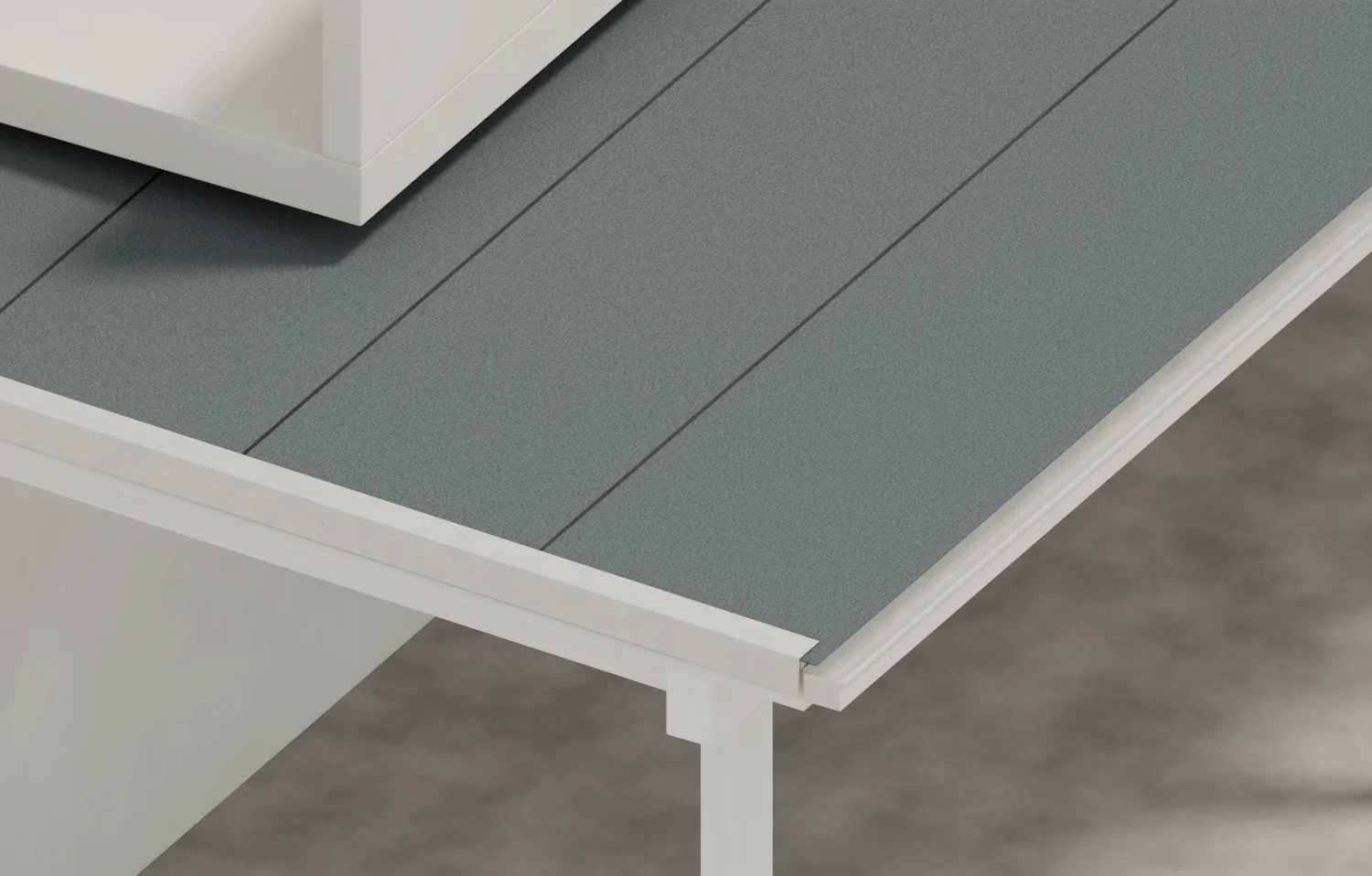

La guaina e la gronda

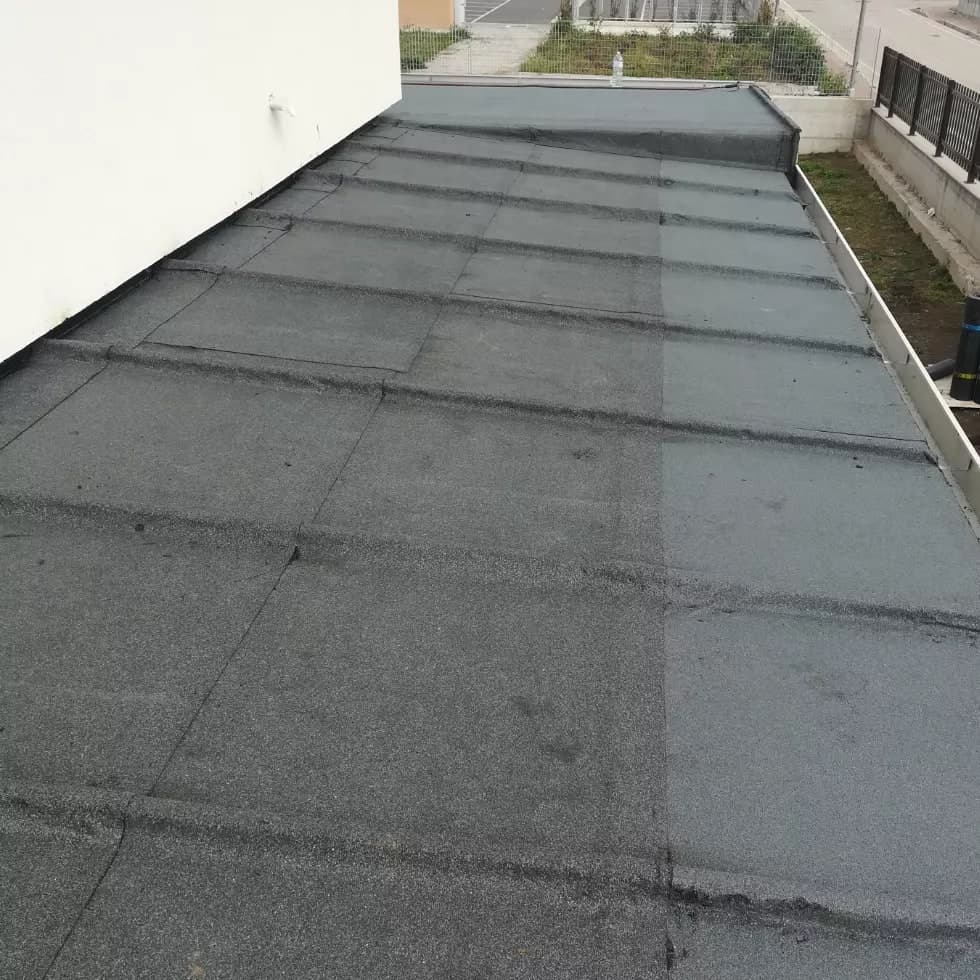

Dall’alto la tettoia lunga è un nastro di guaina ardesiata grigia, a teli sormontati, risvoltata contro il muro della palazzina; lungo il bordo libero la gronda bianca, sui capi la scossalina a «L».
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la tettoia lunga con le sue due file di pilastri e le teste sagomate, la guaina ardesiata sul primo strato, la gronda bianca, il pluviale con il collo d’oca e i due collari, la tettoia corta più alta di un gradino con la scossalina a «L» e le viti. Quanto è lunga la corta è una stima; un secondo pluviale al capo sinistro si vede solo di lontano e non è nel modello. La palazzina si vede da due lati e a pezzi: quanto è grande, il retro e il tetto sono ricostruiti da noi. Le misure sono stime.
Da dove viene ogni cosa (25 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Faiano (Pontecagnano Faiano), marzo 2023il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- La tettoia lunga in legno bianco lungo il fronte sul giardino, sotto i balconi del primo pianofotografie 1, 2, 4, 5
- Due file di pilastri, sul bordo libero e contro il muro; quattro sul bordofotografie 5 e 9
- I travetti con le teste sagomatefotografia 9 (la sagoma vera ha due onde: il kit ne fa una)
- Il capo sagomato delle travi oltre i pilastrifotografie 1 e 5: il kit fa il capo dritto

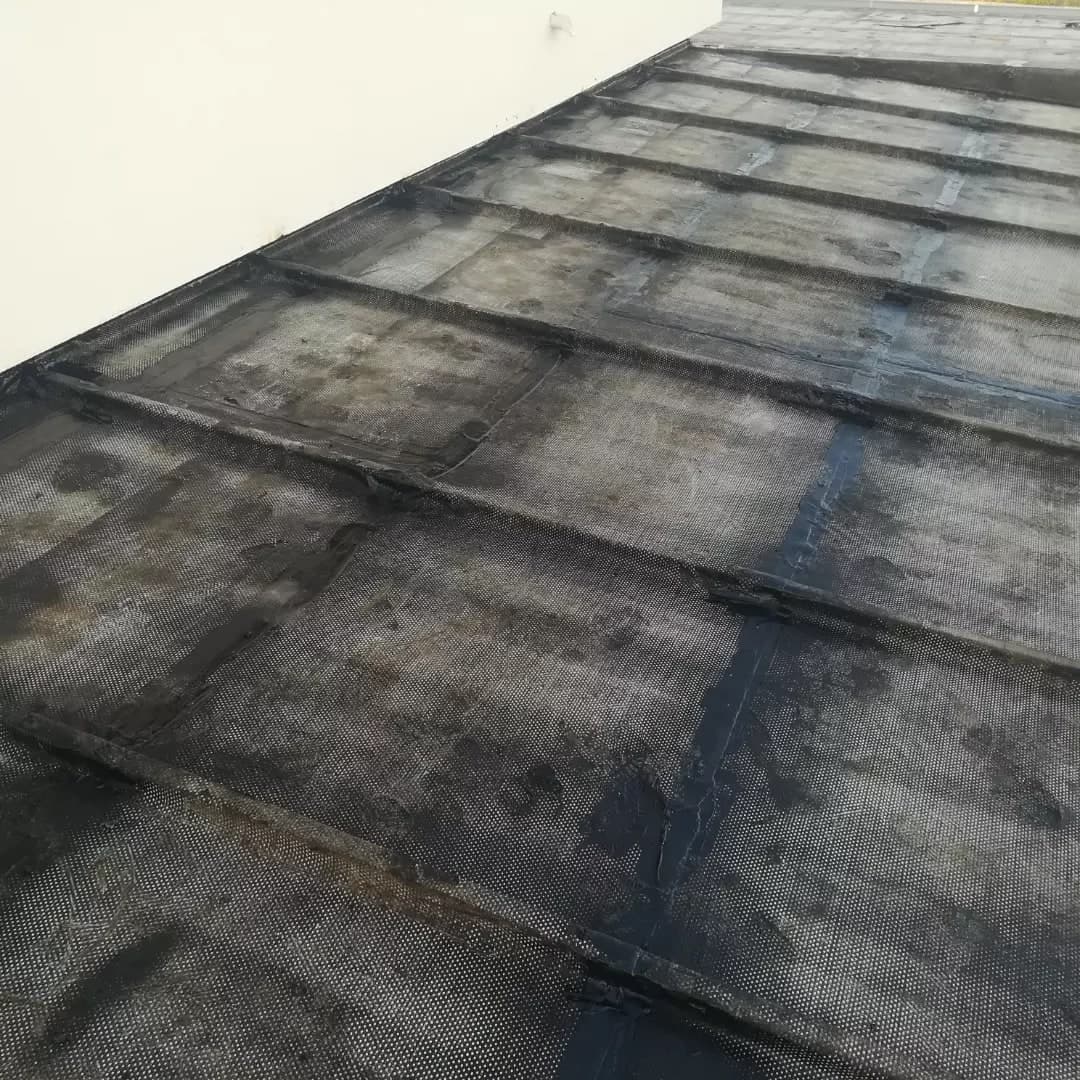

- La guaina ardesiata grigia sopra un primo strato nero, a telifotografie 2 e 6 (finita), 7 e 8 (il primo strato)
- La gronda bianca lungo il bordo libero della tettoia lungafotografia 6 (dall’alto, il canale), fotografie 1, 2, 5 (la faccia bianca)

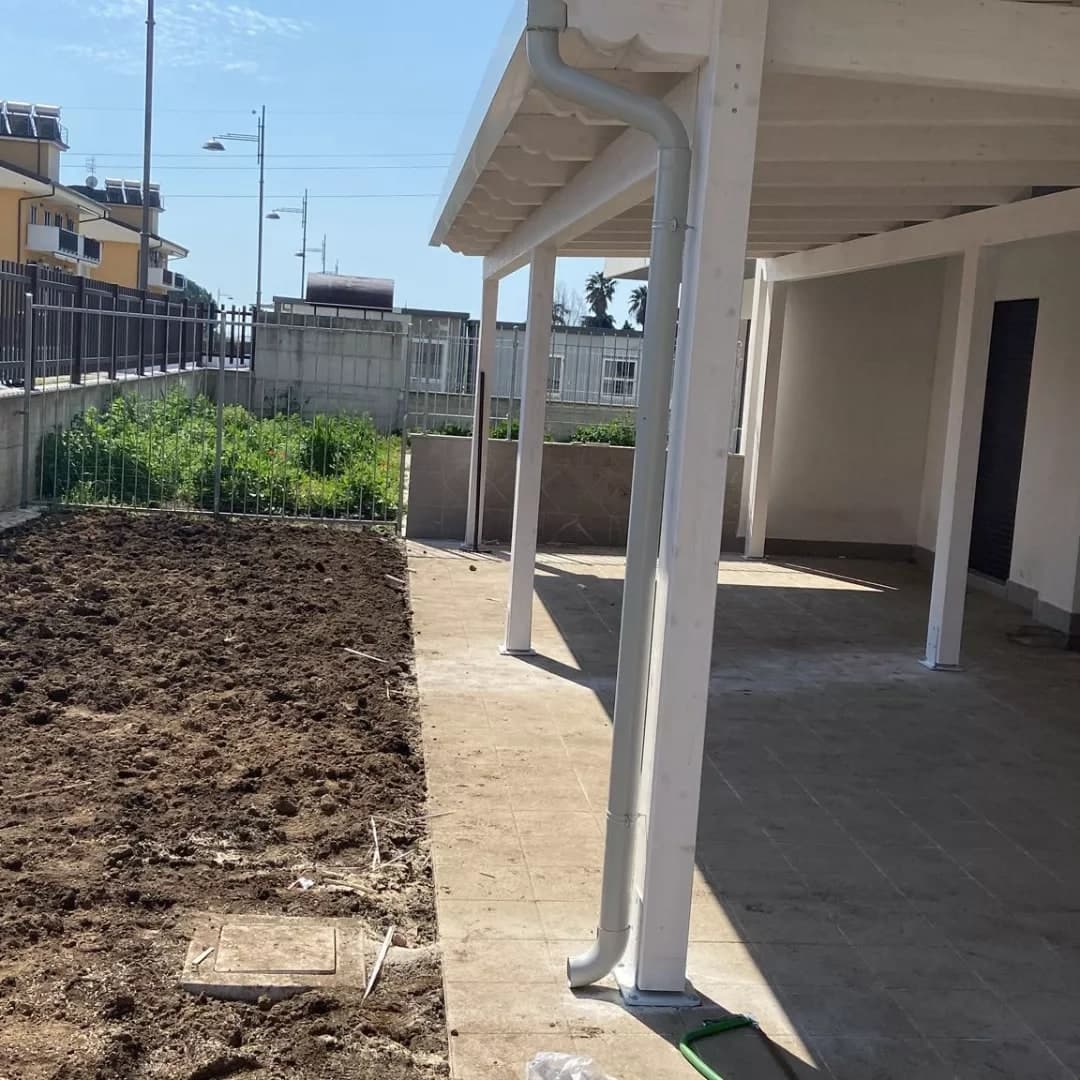

- Il pluviale bianco al capo destro: collo d’oca dalla gronda alla faccia del pilastro d’angolo, due collari, curva al piede verso il giardinofotografie 3, 5 (a destra) e 9

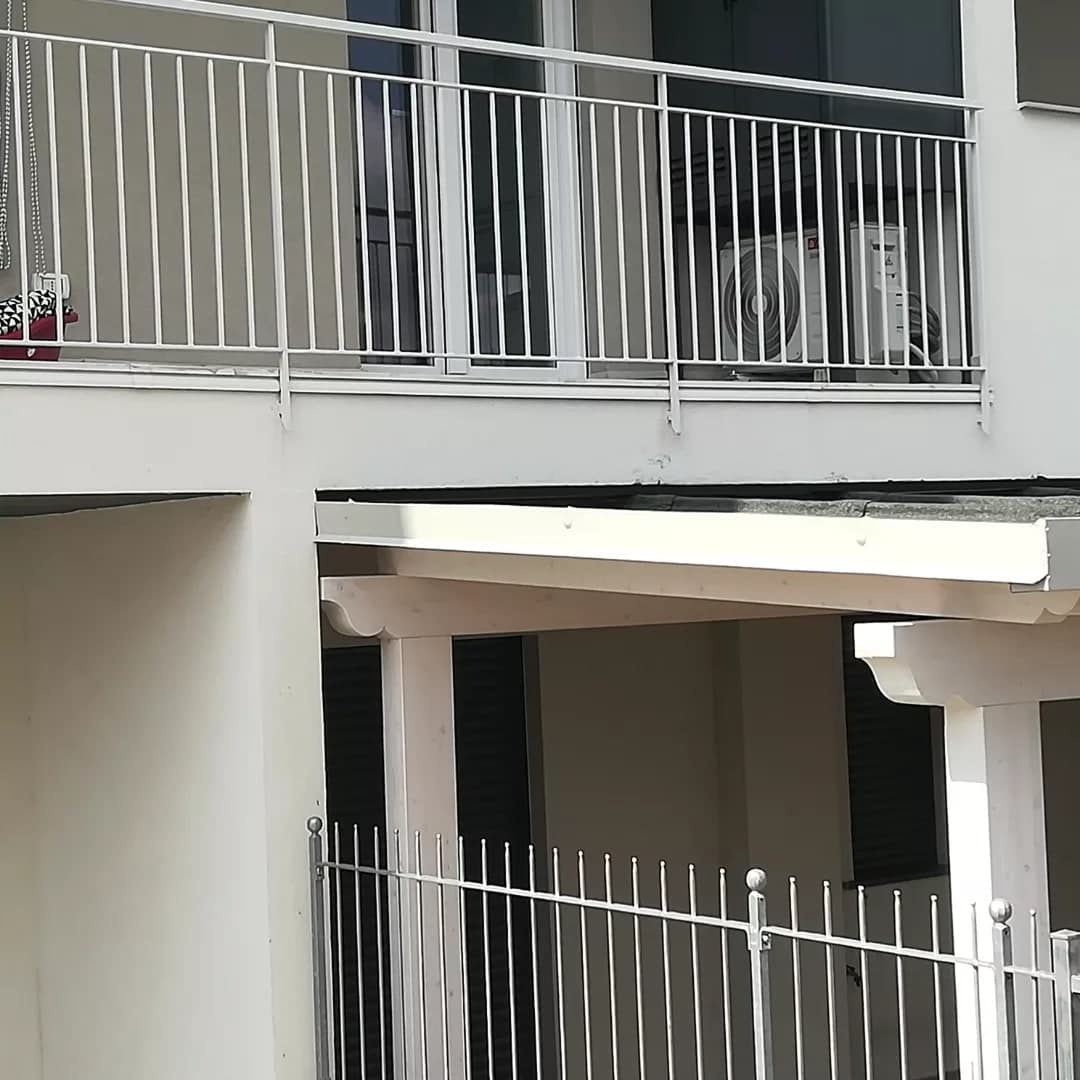

- La scossalina a «L» con le viti sul bordo della tettoia corta e sul gradinofotografia 3 (le teste delle viti, a passo di circa 45 cm)
- Contro il muro la guaina risvoltata, senza lamierafotografie 1, 2, 6: nel modello il bordo alto finisce contro il muro
- Il pavimento a piastrelle grigie sotto le tettoiefotografia 9 (nella 5 è ancora il massetto)
- La palazzina: bianca, tre piani, balconi con la ringhiera bianca, avvolgibili scuri, tetto pianofotografie 2, 4, 5
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- I teli della guainafotografia 6: corrono dal muro al bordo, con una giunta lungo il mezzo; il kit li stende lungo la gronda

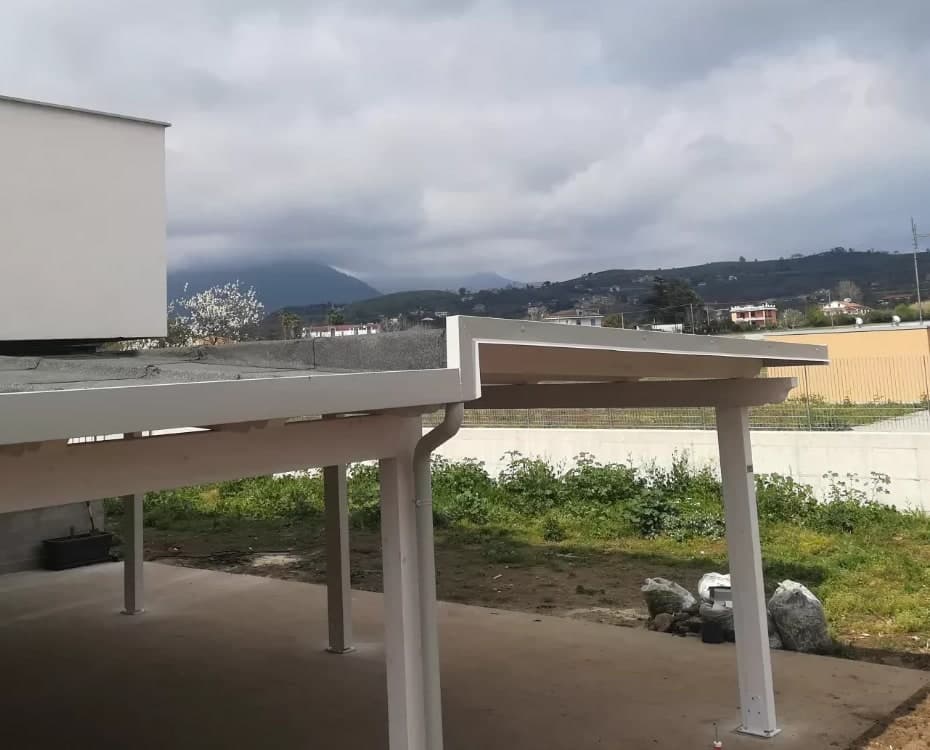

- La tettoia corta oltre il capo destro, più alta di un gradinofotografie 3 e 6: si vede il gradino; quanto è lunga (circa 3,6 m) e i suoi pilastri sono una stima
- La scossalina a «L» sul capo lontano della corta e sui capi della lungafotografia 6 (il bordo bianco in fondo) e fotografia 5 (il capo sinistro); le viti come sulla corta
- Tettoia lunga di circa 13 per 3 m, alta circa 2,9 m al bordo; corta di circa 3,6 mpiani, ringhiere e pilastri delle fotografie 3, 5, 9: stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Profilo e sviluppo della gronda (catalogo: quadra 330) e il bianco (RAL 9002)dall’alto il fondo è piatto e la faccia dritta; le misure non si leggono: da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Quanto è grande la palazzina, il retro, il tetto, dove stanno finestre e balconisi vedono due lati, a pezzi: di massima
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono le tettoie finite, la guaina in posa e finita, la gronda, il pluviale e le scossaline
- Le staffe della grondanella fotografia 6 lungo il canale si vedono segni ogni metro circa, che possono essere i sormonti dei teli: staffe non messe
- Un altro pluviale al capo sinistro, dietro, lungo il pilastro verso il murofotografia 5, a sinistra: da dove prenda l’acqua non si vede; non è nel modello (da verificare)
- Dove va l’acqua della tettoia cortanessuna fotografia lo mostra: nessuna gronda sulla corta
- La tettoia piccola davanti al portoncino fra due muri (fotografia 1)dove stia sulla palazzina non si capisce: non è nel modello a sé
- Le colline e le case attorno, la gru del cantieresi vedono (fotografie 2, 3, 5) ma non sono del lavoro: lasciati fuori (la mappa mette il lavoro in collina)
- Ricerca su Google Mapsnon fatta: nessun servizio esterno in questa serie
