Gronda e pluviale
Al capo della gronda il pluviale esce da sotto, con due curve torna al pilastro d’angolo e scende fino alla platea.
Lavoro vero · Montecorvino Pugliano · Ottobre 2023
Montecorvino Pugliano: la tettoia bianca
Il lavoro
Che cosa c’è qui.
Una tettoia in legno bianco su una platea di cemento: dodici pilastri, due falde, il manto rosso a file di coppi.
La gronda corre lungo le due falde, e i due pluviali scendono dallo stesso capo, ognuno lungo il suo pilastro d’angolo. Lungo i due timpani una scossalina copre il bordo del manto.
SchedaSolo ciò che si sa
- Comune
- Montecorvino Pugliano
- Lavoro
- Tettoia in legno con manto, gronde e pluviali
- Gronda
- Sulle due falde
- Pluviali
- Due, tondi, ai pilastri d’angolo
Montecorvino Pugliano · Ottobre 2023
Da vicino

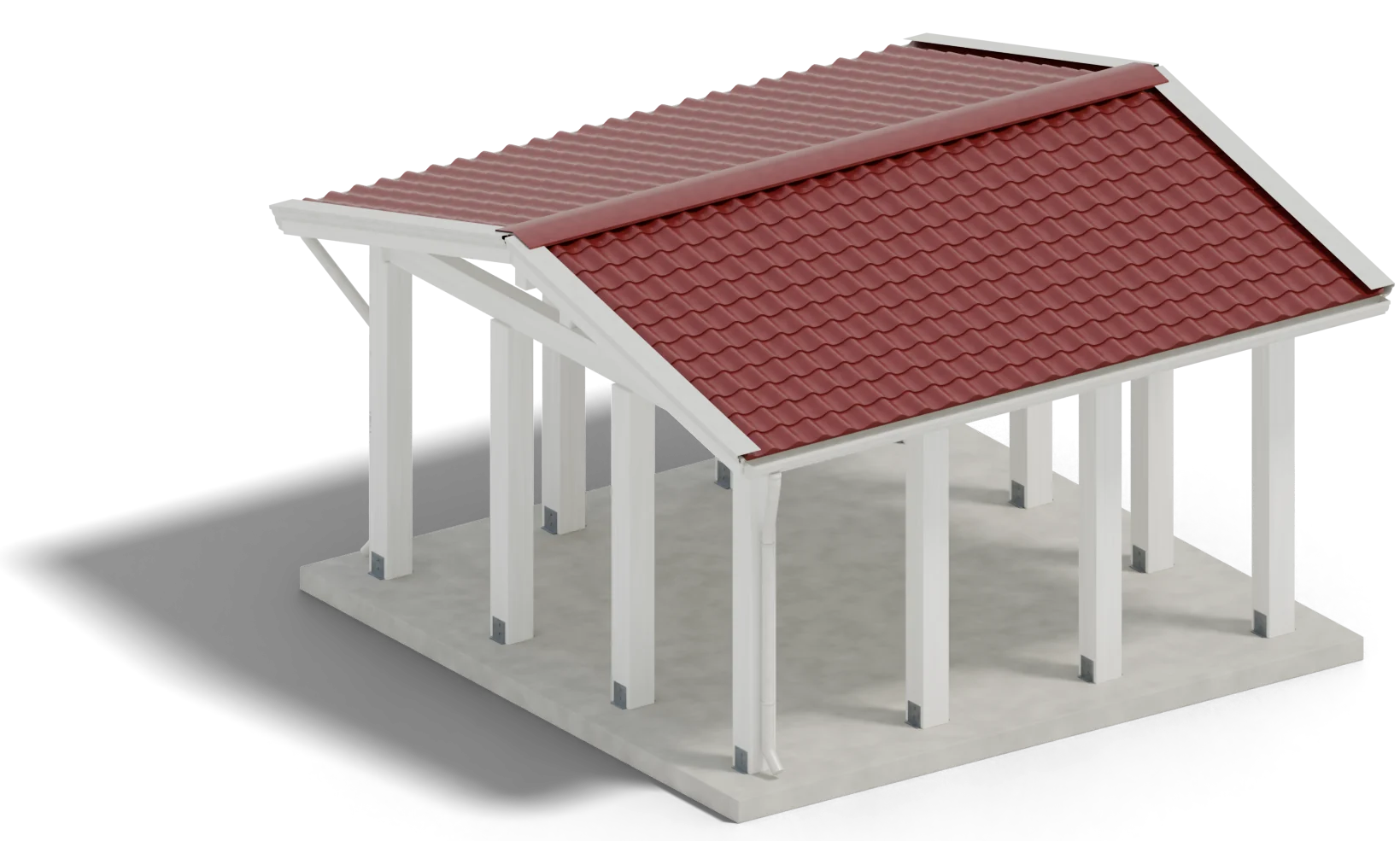

Il modello, e la fotografia dello stesso punto.
Il bordo del tetto

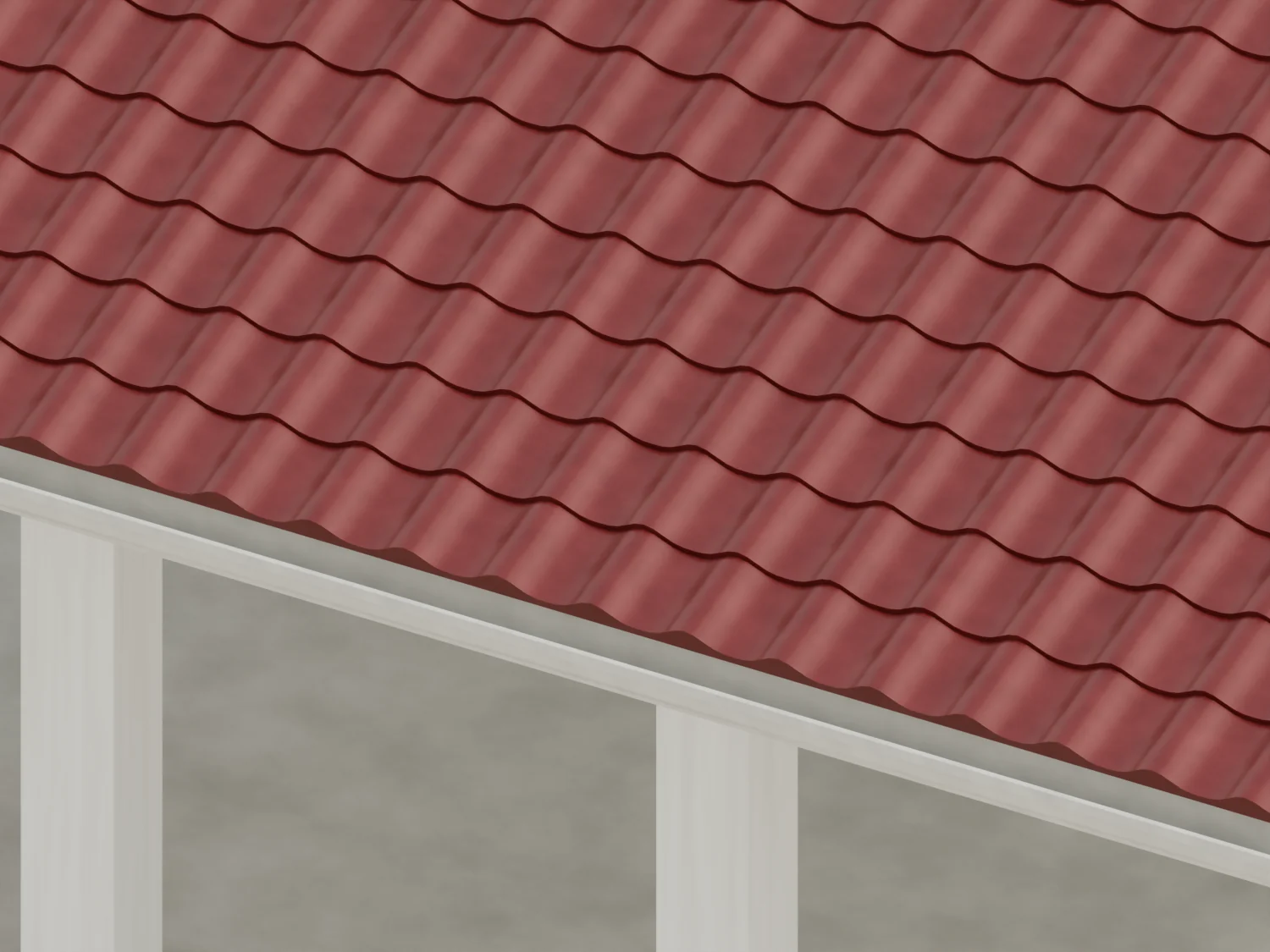

Il manto finisce sopra la gronda: l’acqua di ogni fila di coppi ci cade dentro.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il modello è rifatto sulle cinque fotografie pubblicate sul nostro profilo. Le forme si contano: dodici pilastri, tre campate per lato, due falde. Non c’è un rilievo e le fotografie sono piccole: le misure sono stime, da verificare. Che cosa sia il manto, lamiera sagomata o pannello, una fotografia non lo dice.
Da dove viene ogni cosa (17 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Montecorvino Pugliano, ottobre 2023il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Dodici pilastri sul bordo, tre campate per lato, nessuno in mezzofotografie 1, 2, 4 e 5 del post
- Scarpe zincate al piede dei pilastri, platea di calcestruzzofotografie 1, 2 e 5

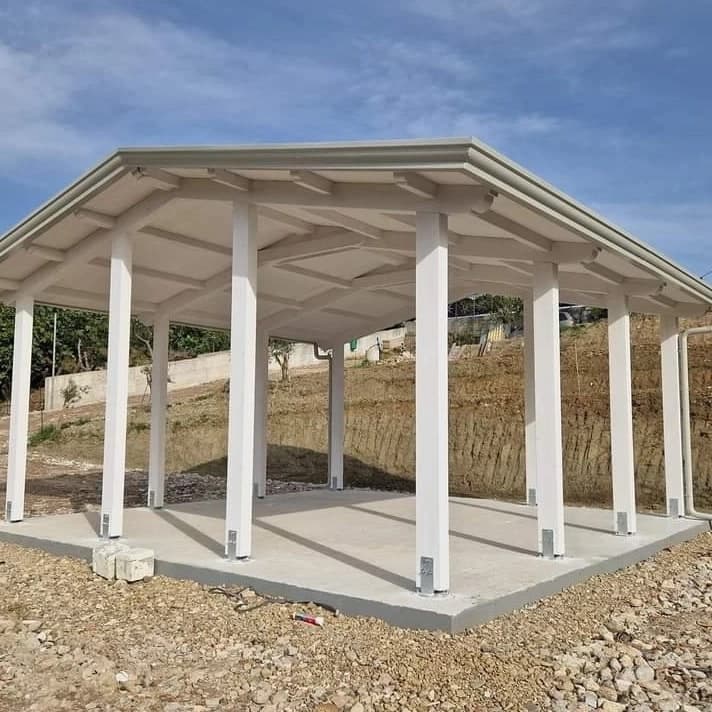

- Sotto il tetto: travi sui pilastri, travi di traverso con il monaco, puntoni e tavolato, tutto biancofotografie 4 e 5: quante sono e dove, nel modello è di massima

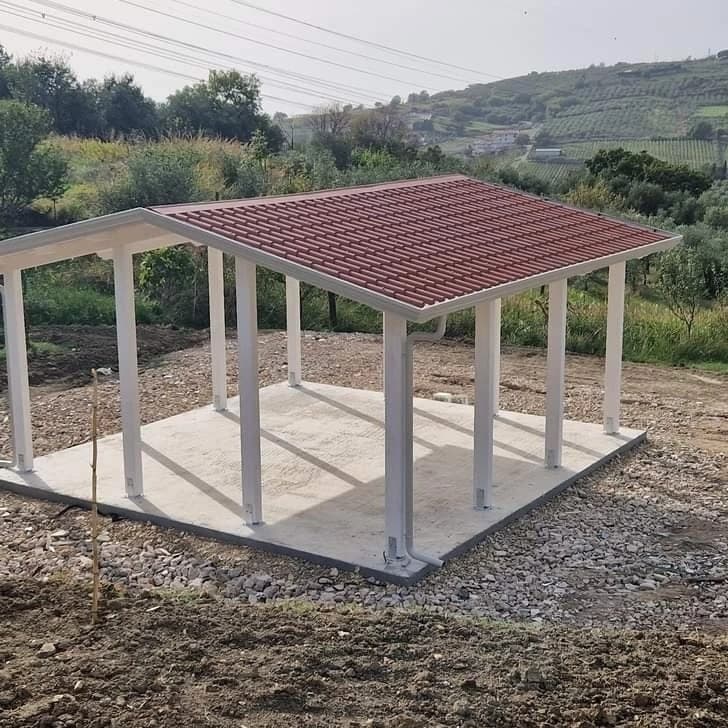

- Manto rosso scuro a file di coppi, lucido: una dozzina di file per faldafotografia 2, dall’alto
- Gronda sulle due falde, più grigia del legno, a pancia tondafotografie 1, 2, 3 e 4

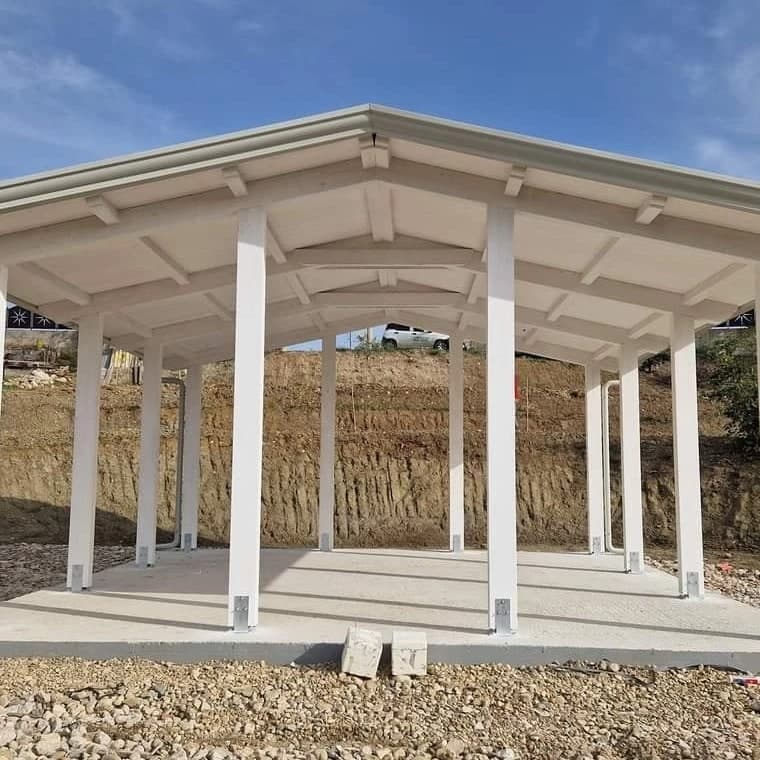

- Due pluviali tondi, uno per gronda, allo stesso capo, con due curve fino al pilastro d’angolofotografia 2 (quello davanti), fotografia 4 (tutti e due)
- Scossalina grigia lungo i due timpani, sagomata come la faccia della gronda (fascia, gradino, pancia), fuori dalla tavola biancafotografie 1 e 4: dal colmo in giù, lo stesso profilo della gronda; lo sviluppo è quello della gronda (squadra T, 16/10/2026)
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Pianta quadrata di circa 4,1 m fra i pilastri d’angolofotografie 3 e 4: la campata è 0,6 volte l’altezza di un pilastro. Fotografie piccole: ±12%
- Pilastri di 20 cm, alti 2,20 m sotto la travefotografie 4 e 5: undici volte la larghezza, presa per 20 cm accanto a un blocco di tufo
- Tetto a due falde, pendenza di 14°fotografia 4: il bordo del timpano
- Sporto alle gronde e ai timpani: mezzo metrofotografie 2 e 4
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: 330 mm) e il suo RAL (catalogo: 9002)proporzioni della fotografia 3; il RAL non si legge da una fotografia
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vede il lavoro finito, non chi ha fatto che cosa
- Che cos’è il manto: lamiera sagomata o pannellomodellato come una lamiera posata sul tavolato
- Staffe della grondanon si vedono: non modellate
- Il terreno attorno, il pendio, i blocchi di tufolasciati fuori: non sono del lavoro
