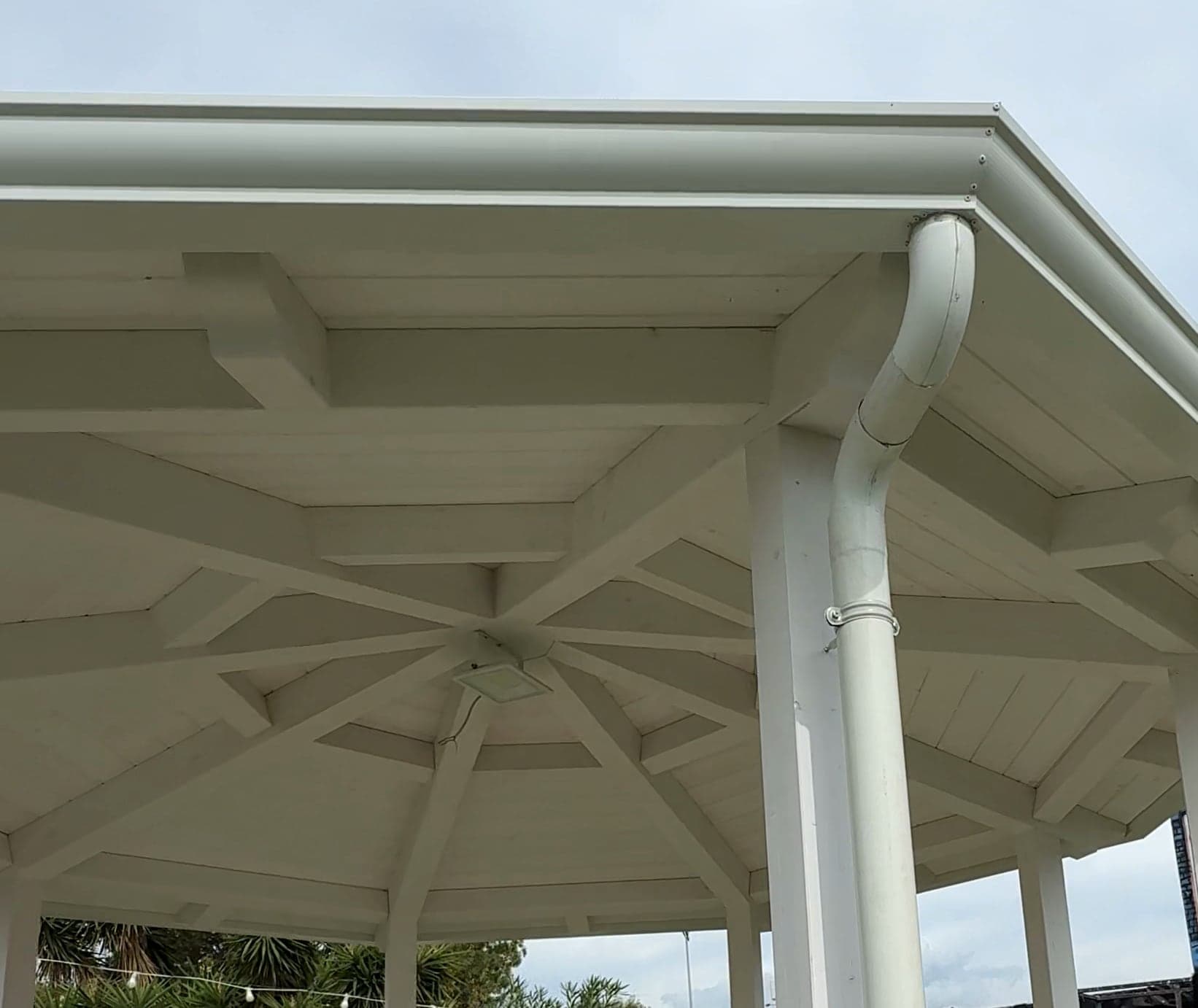

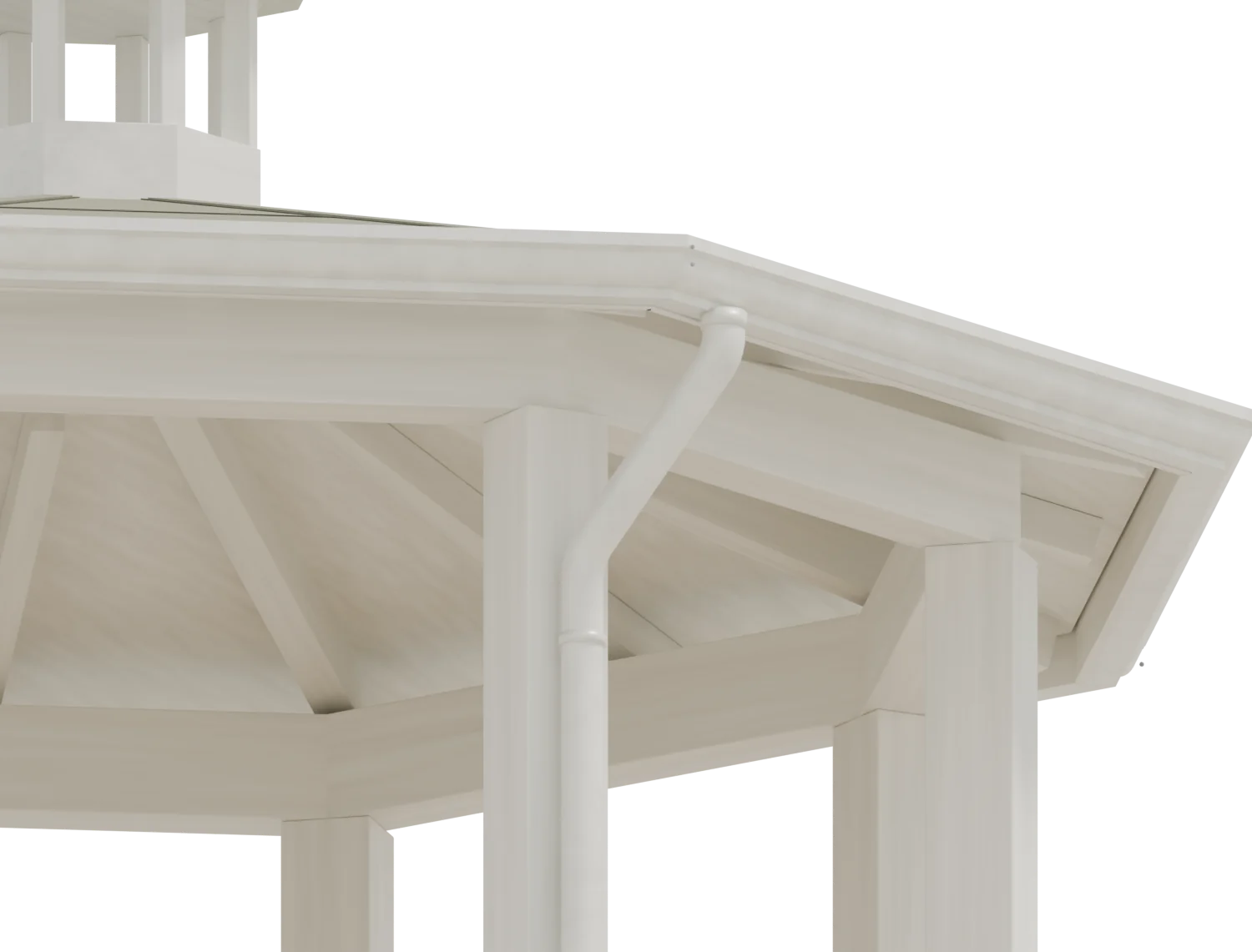

Gronda e pluviale
Allo spigolo due tratti di gronda si incontrano e sono uniti con i rivetti. Il pluviale esce da sotto la gronda, con due curve raggiunge il pilastro e scende, tenuto da collari.
Lavoro vero · Bivio Pratole · Settembre 2026
Bivio Pratole: il gazebo a otto lati
Il lavoro
Che cosa c’è qui.

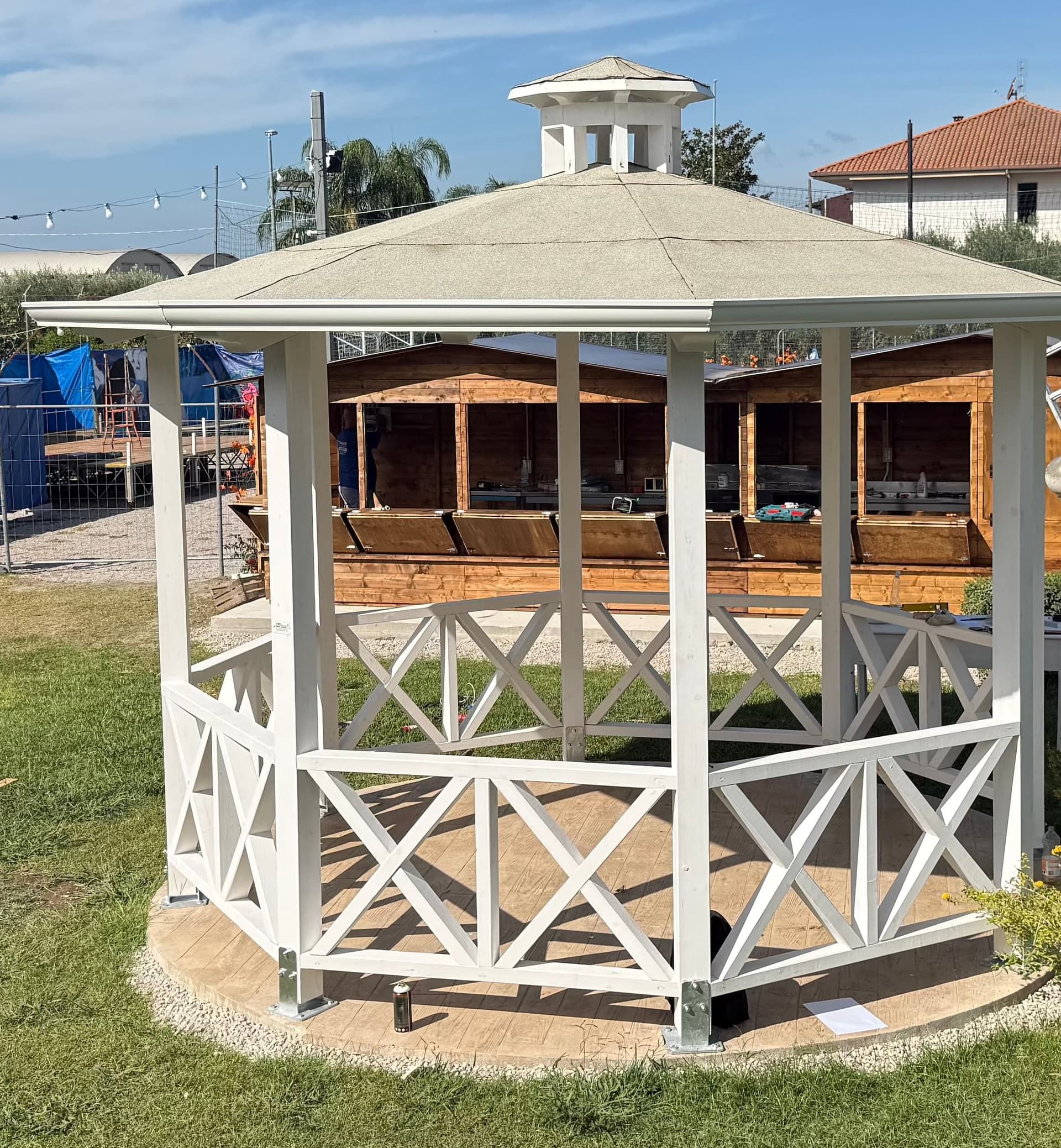

Un gazebo in legno bianco a otto lati. Qui abbiamo fatto la copertura e l’impermeabilizzazione, e poi le gronde e il pluviale.
Il tetto ha otto falde, coperte con la guaina. La gronda è bianca come il legno, corre su tutti e otto i lati e agli spigoli è unita con i rivetti. L’acqua scende da un pluviale solo, lungo un pilastro.
SchedaSolo ciò che si sa
- Località
- Bivio Pratole
- Lavoro
- Copertura, impermeabilizzazione, gronde e pluviale
- Gronda
- Bianca, sugli otto lati
- Pluviale
- Uno, tondo, lungo un pilastro
Bivio Pratole · Settembre 2026
Da vicino
Il modello, e la fotografia dello stesso punto.

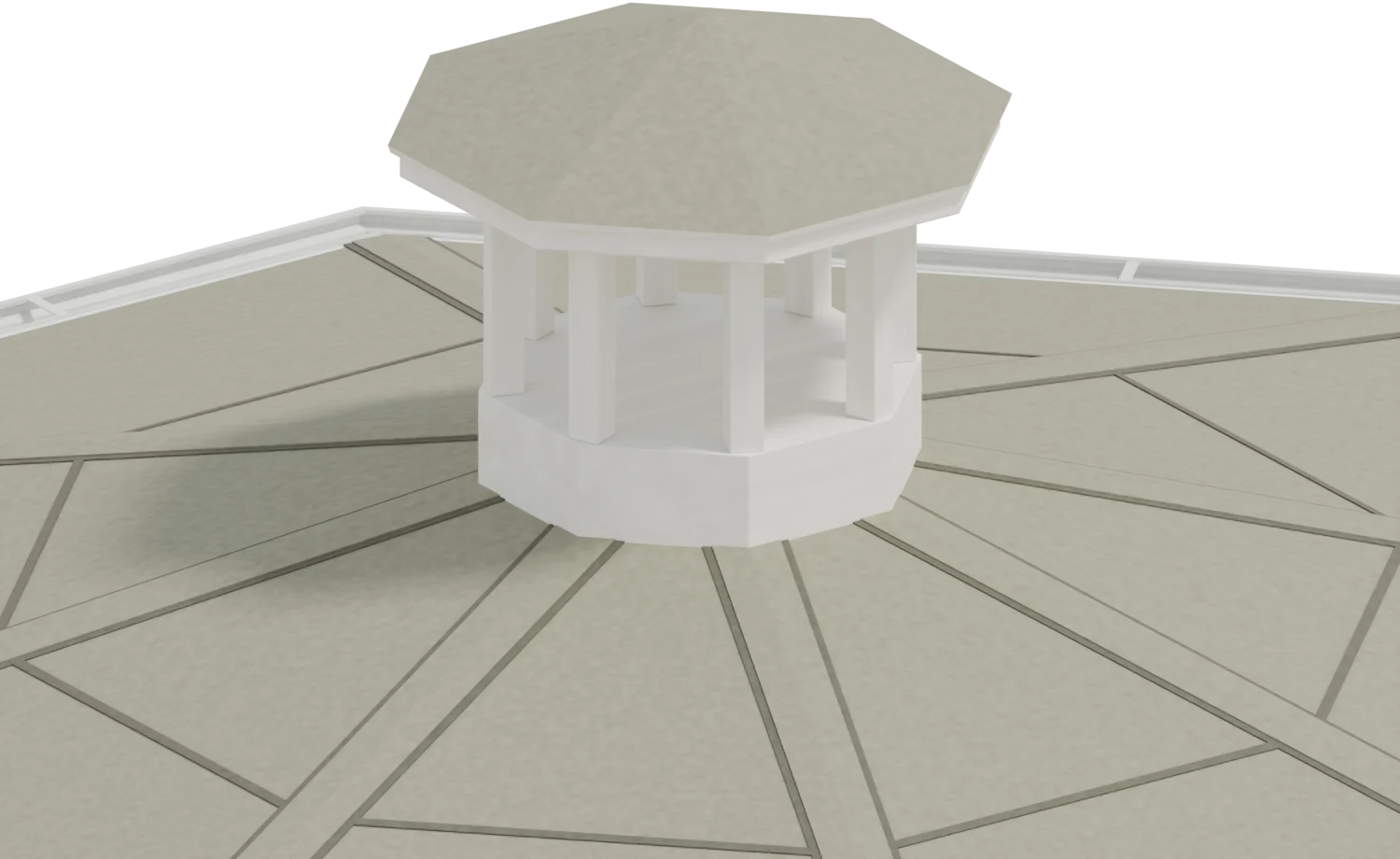

Il lanternino
In cima al tetto c’è una piccola edicola a otto lati, con il suo tetto. Durante il lavoro è stata smontata e poi rimessa.
Il cantiere vero
Le fotografie da cui viene il modello.

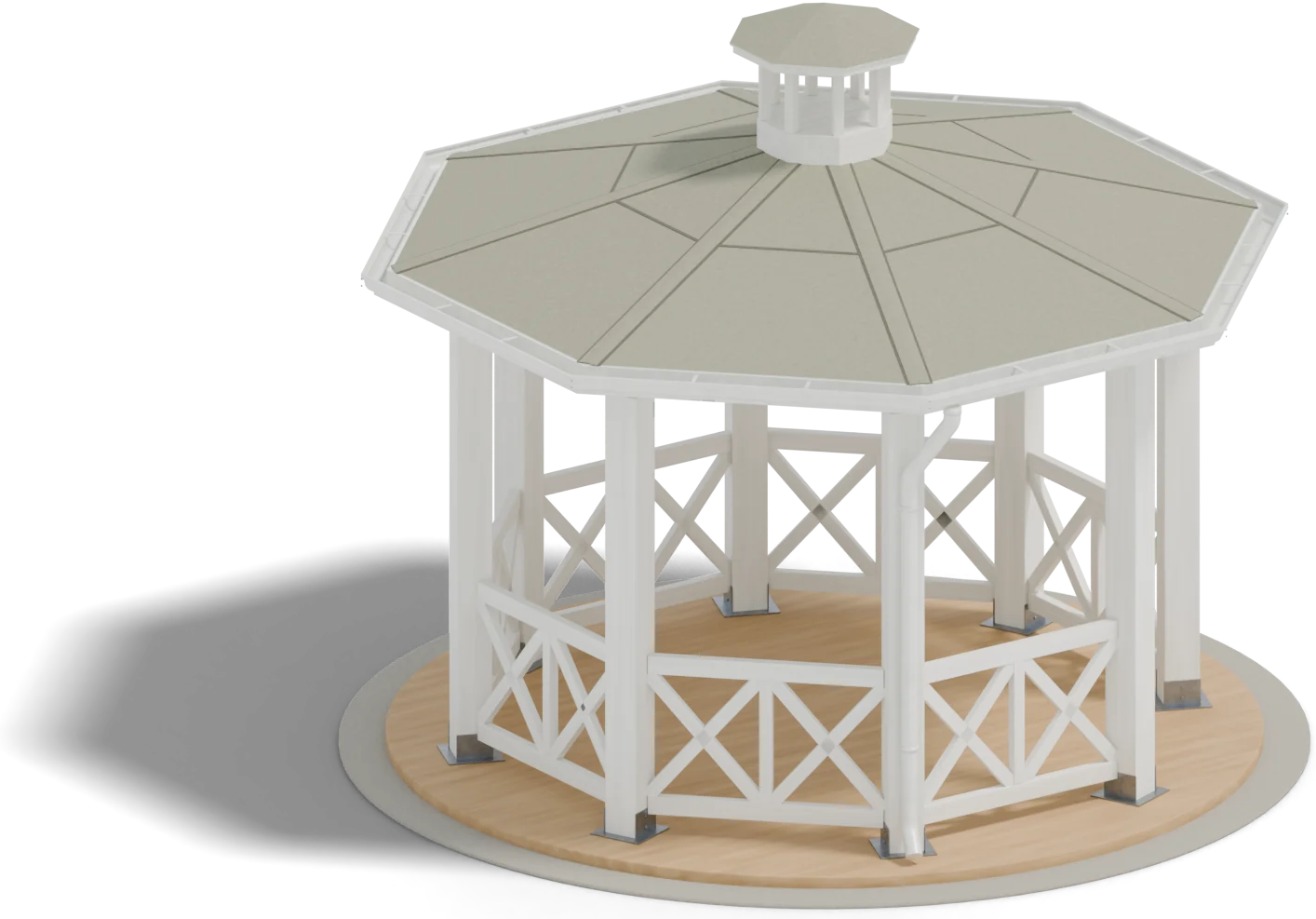

Il modello
Che cosa è vero, e che cosa non si sa.
Il modello è rifatto sulle fotografie e sulle riprese del cantiere: il gazebo è fotografato tutto intorno, da sotto e da sopra, e ogni forma viene di lì. Non c’è un rilievo: le misure sono stime prese dalle fotografie, da verificare con una misura sola (un lato). Verso dove guardi il lato aperto, nessuna fotografia lo dice.
Da dove viene ogni cosa (17 voci)
Dichiaratolo ha detto il titolare
- Che cosa è stato fatto: copertura, impermeabilizzazione, gronde e pluvialereel del 21/09/2026 sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Pianta a otto lati, otto pilastriIMG_8062 (dall’alto), IMG_8073, IMG_8076
- Parapetto su sette lati: due correnti, un montante in mezzo, due crociIMG_8059, IMG_8073, IMG_8076
- Scarpe zincate al piede dei pilastri, pedana tonda con il giro di ghiaiaIMG_8073, IMG_8076

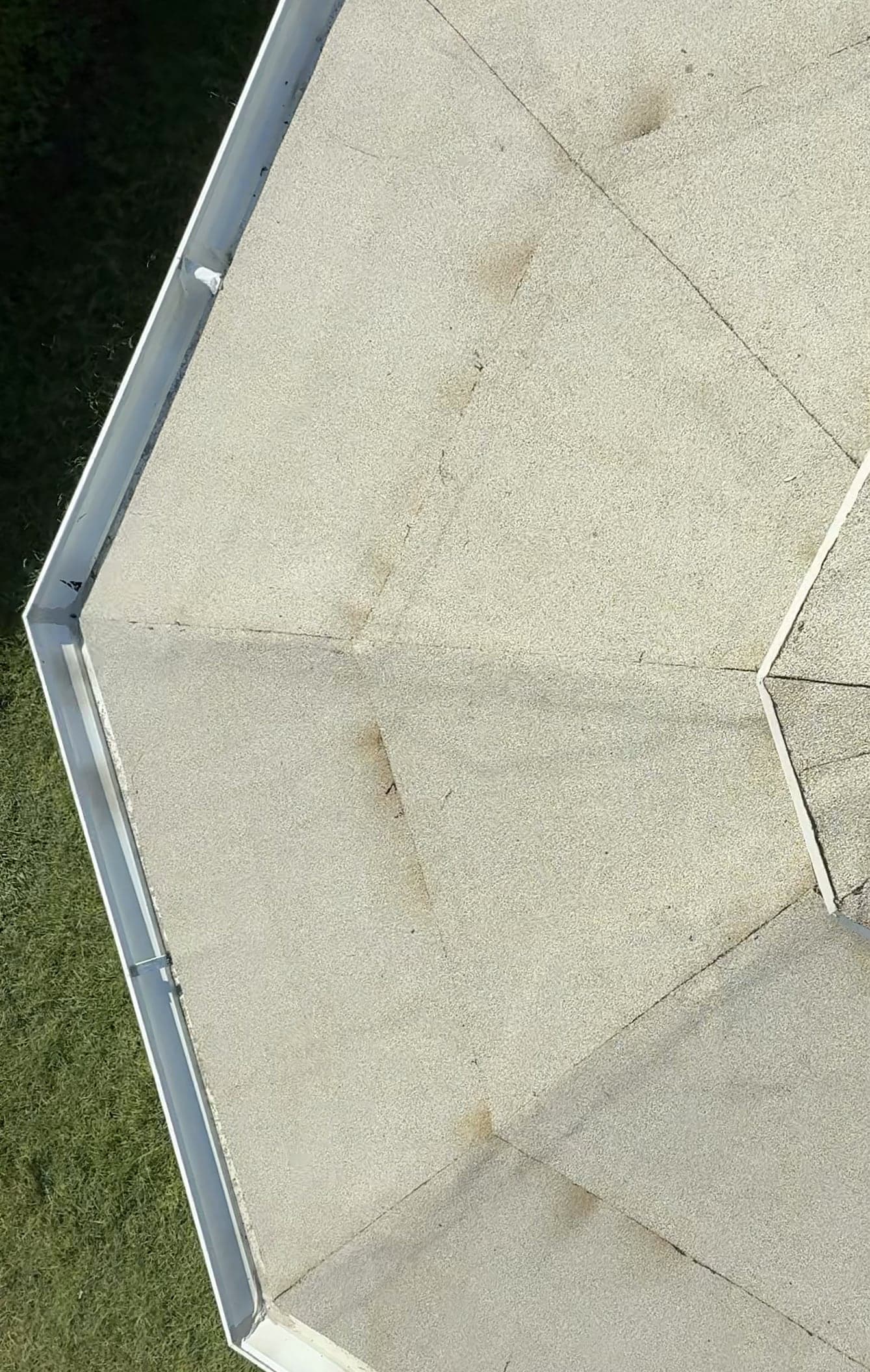

- Manto: guaina chiara con le scaglie, a teli sormontatiIMG_8062, IMG_8076; il reel la chiama «la guaina e l’impermeabilizzazione»
- Lanternino a otto lati in cima, con il suo tettoIMG_8066, IMG_8073, IMG_8076. In IMG_8059 e IMG_8062 non c’è: era smontato durante il lavoro
- Gronda bianca su tutti e otto i lati, a pancia tonda, unita agli spigoli con i rivettiIMG_8078 a 2,6 s, IMG_7991
- Traversini sulla bocca della grondaIMG_8062: si vedono dall’alto; la forma è di massima
- Un pluviale tondo bianco, con due curve, lungo un pilastro, tenuto da collariIMG_8078 a 2,6 s
- Travi di bordo, puntoni e tavolato bianchi sotto il tettoIMG_7991, IMG_8078: nel modello sono di massima (dall’alto non si vedono)
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Lato di 1,30 m, pilastri di 17 cm, gronda a 2,30 m dal pavimentoIMG_8076: rapporti fra lato, pilastro e parapetto, preso alto 0,89 m. Nessuna misura dichiarata: ±10%
- Tetto a otto falde, pendenza di 16°, sporto di 0,35 mIMG_8073: la sagoma del tetto, e lo spigolo della gronda a tre larghezze di pilastro dal suo asse
- Colori del legno, della guaina e del pavimentoIMG_8073, IMG_8076 (al sole), IMG_8062 (in ombra)
Dedottouna scelta nostra, ragionevole, da verificare
- Sviluppo della gronda (catalogo: 330 mm) e il suo RALproporzioni di IMG_8078; il RAL non si legge da una ripresa
- Diametro del pluviale: 80 mmIMG_8078: metà del pilastro; a catalogo c’è da 80 e da 100
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Verso dove guarda il lato apertonel modello è una scelta
- Faretto sotto il tetto, telecamera allo spigolo, vasi, scalalasciati fuori: non sono del lavoro
