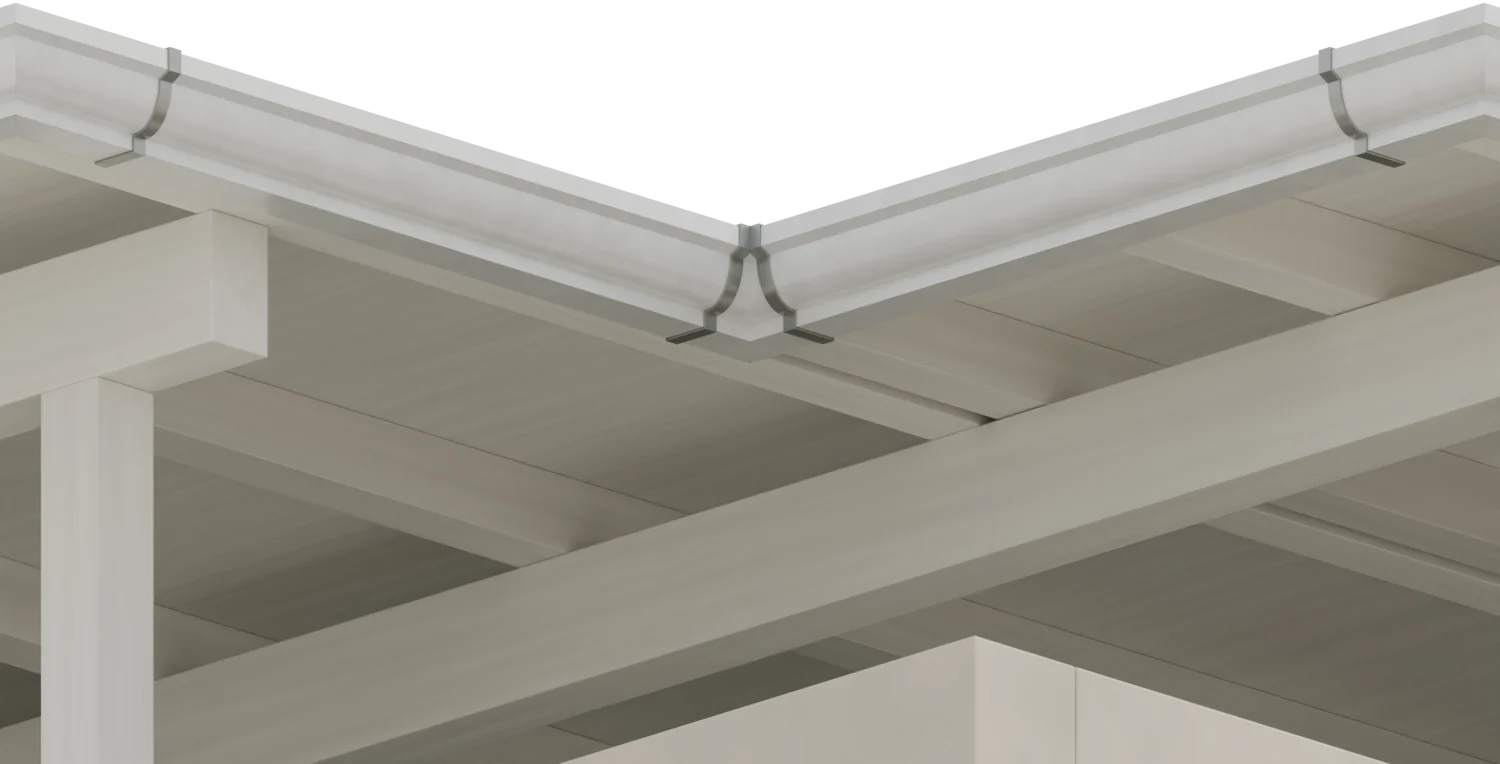

L’angolo rientrante

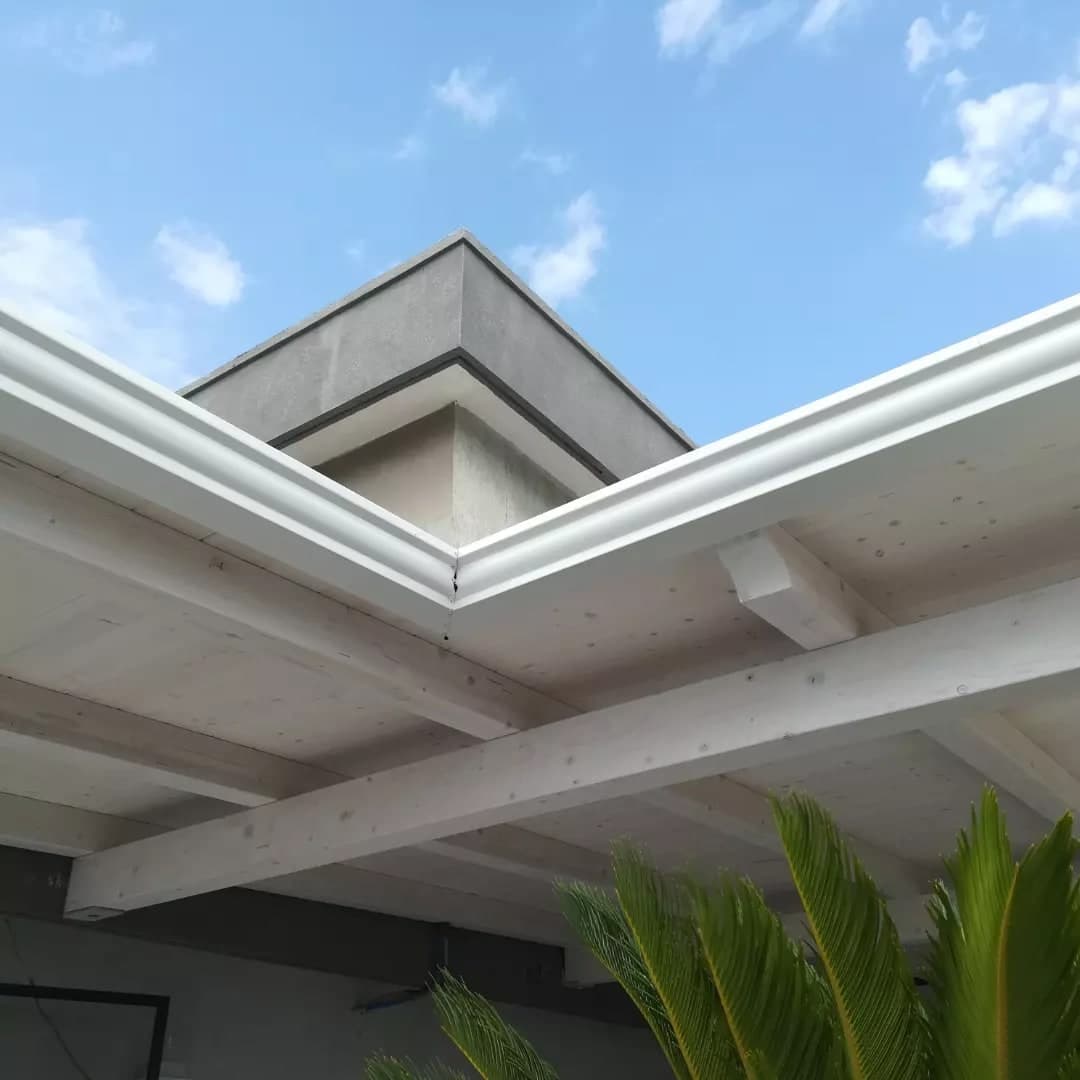

Dove il tetto rientra attorno alla cycas, le due gronde bianche si incontrano tagliate a quartabuono. Sotto, le teste delle travi secondarie, le travi grandi e il pilastro bianco accanto a quello di mattoni.
Lavoro vero · Luogo non indicato · Settembre 2022
La tettoia in legno bianco sul terrazzo, con la guaina chiara e la gronda bianca
Il lavoro
Che cosa c’è qui.
Sul terrazzo di una casa grigia, al secondo piano, una tettoia in legno bianco: travi grandi su due pilastri, travi secondarie con le teste tagliate dritte, tavolato bianco. In un angolo il tetto rientra, attorno a una cycas.
Sopra, il tetto quasi piano è coperto di guaina ardesiata grigio chiaro, a teli, che contro il muro della casa risale e ne copre la testa. Lungo i bordi liberi corre la gronda bianca, con gli angoli tagliati a quartabuono, anche quello rientrante, e le staffe nella bocca.
SchedaSolo ciò che si sa
- Luogo
- Il terrazzo di una casa
- Lavoro
- Guaina ardesiata e gronda sulla tettoia in legno
- Manto
- Guaina ardesiata grigio chiaro, a teli
- Gronda
- Bianca, a cornice, con le staffe nella bocca
Luogo non indicato · Settembre 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

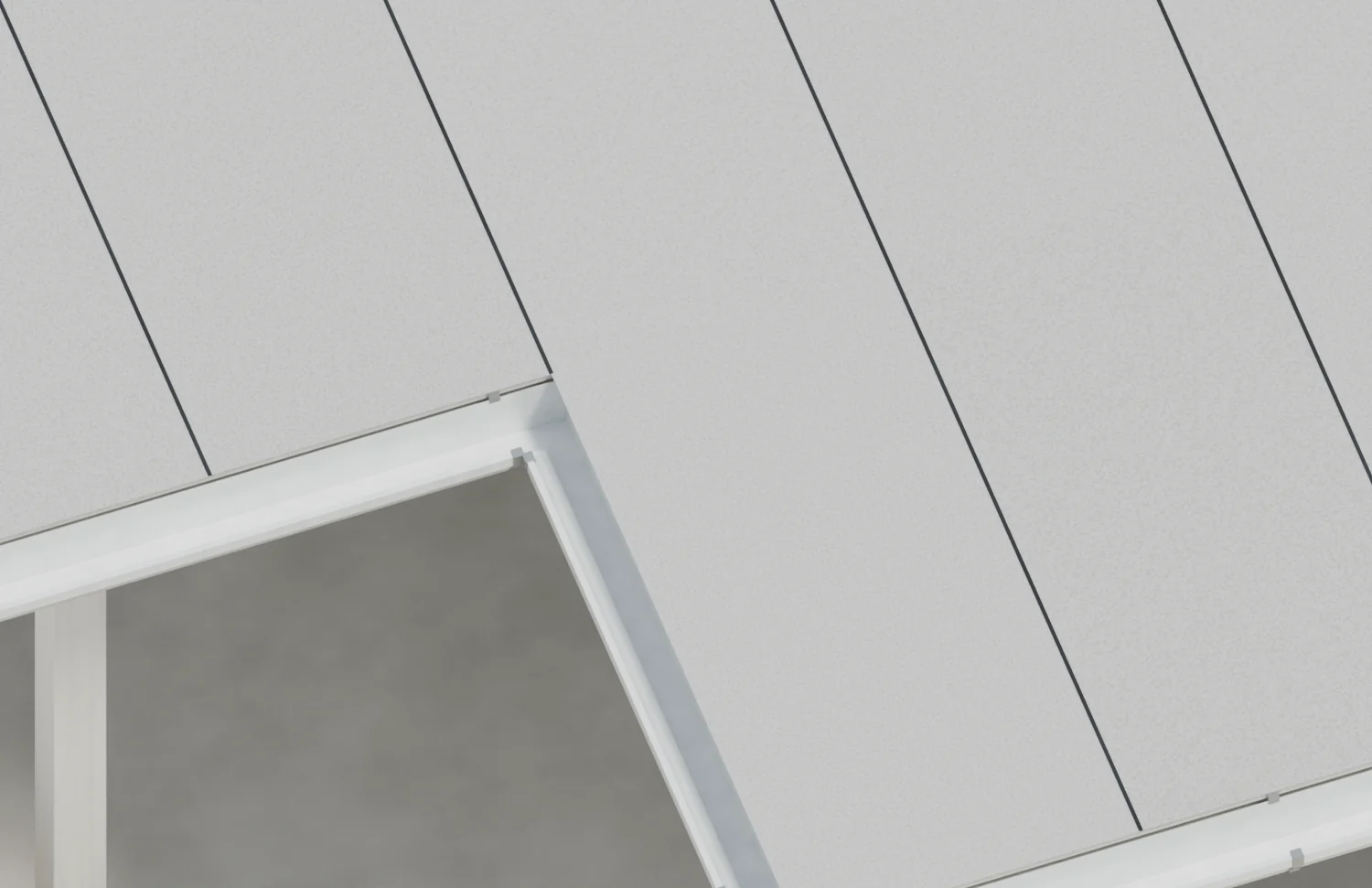

La guaina e la gronda

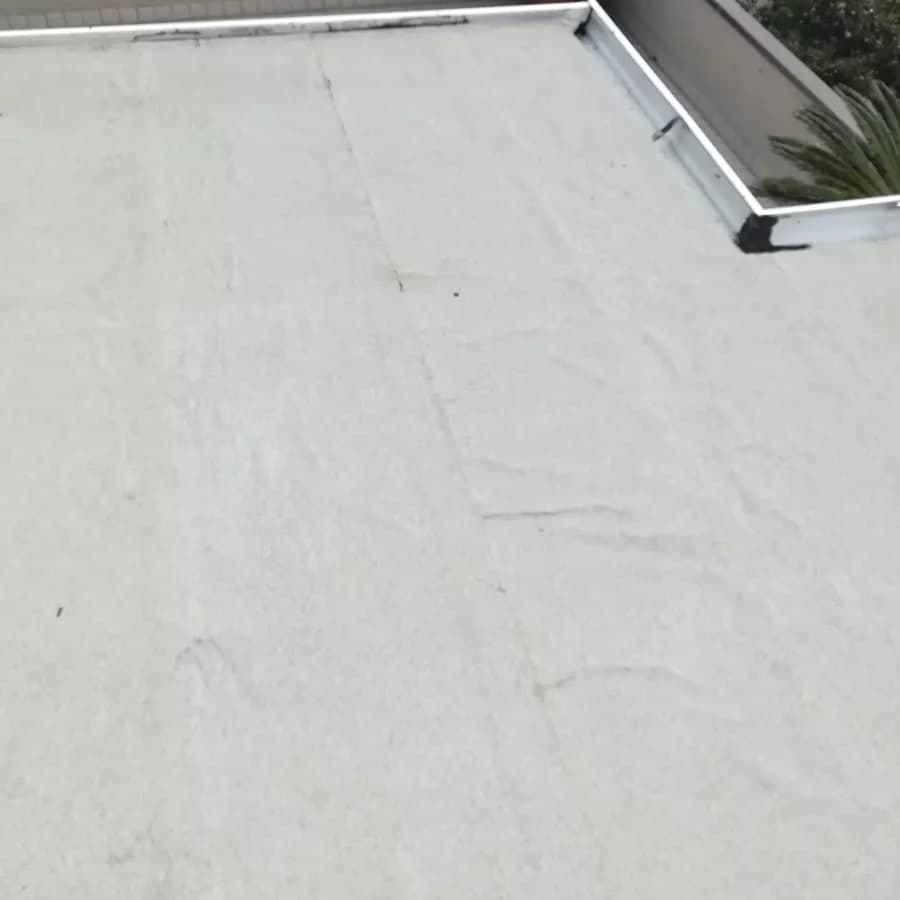

Dall’alto: la guaina ardesiata chiara, a teli, e la gronda bianca che gira attorno alla rientranza, con le staffe d’acciaio zincato che attraversano la bocca a circa un metro l’una dall’altra.

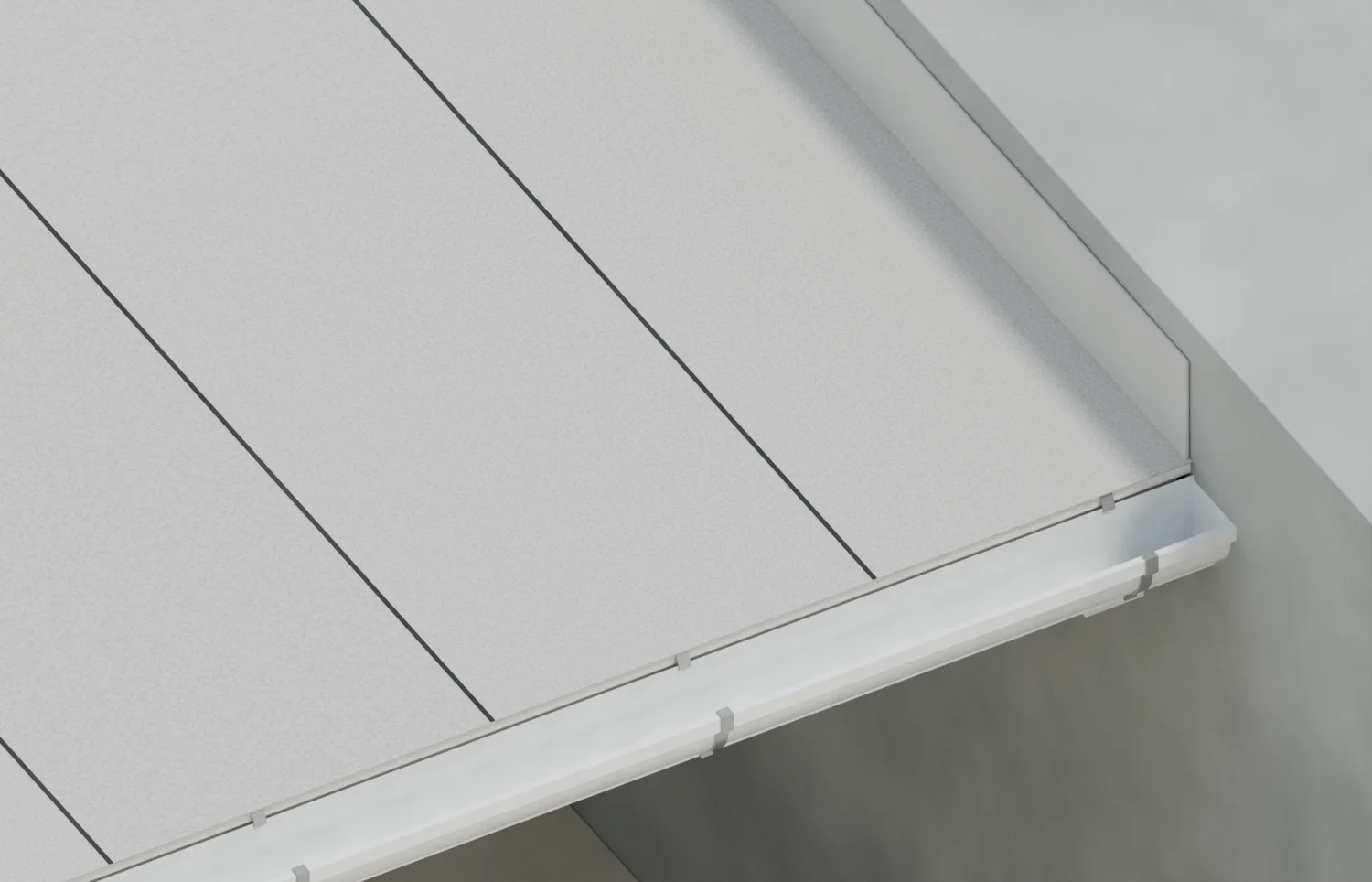

Contro il muro del fondo
La gronda finisce contro il muro del fondo, chiusa dalla sua testata; sul muro la guaina risale fin sotto la copertina.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: la tettoia in legno bianco, la guaina chiara a teli che risale sul muro, la gronda bianca che segue i bordi e la rientranza, con le staffe nella bocca. La pianta è ricostruita mettendo insieme le fotografie; la casa sotto, i corpi attorno al terrazzo e i parapetti sono ricostruiti. I pluviali non si vedono e non ci sono. Le misure sono stime.
Da dove viene ogni cosa (21 voci)
Dichiaratolo ha detto il titolare
- Quando: settembre 2022la data del post sul profilo di VF; il luogo il post non lo dice
Osservatosi vede nelle fotografie o nelle riprese, e si conta

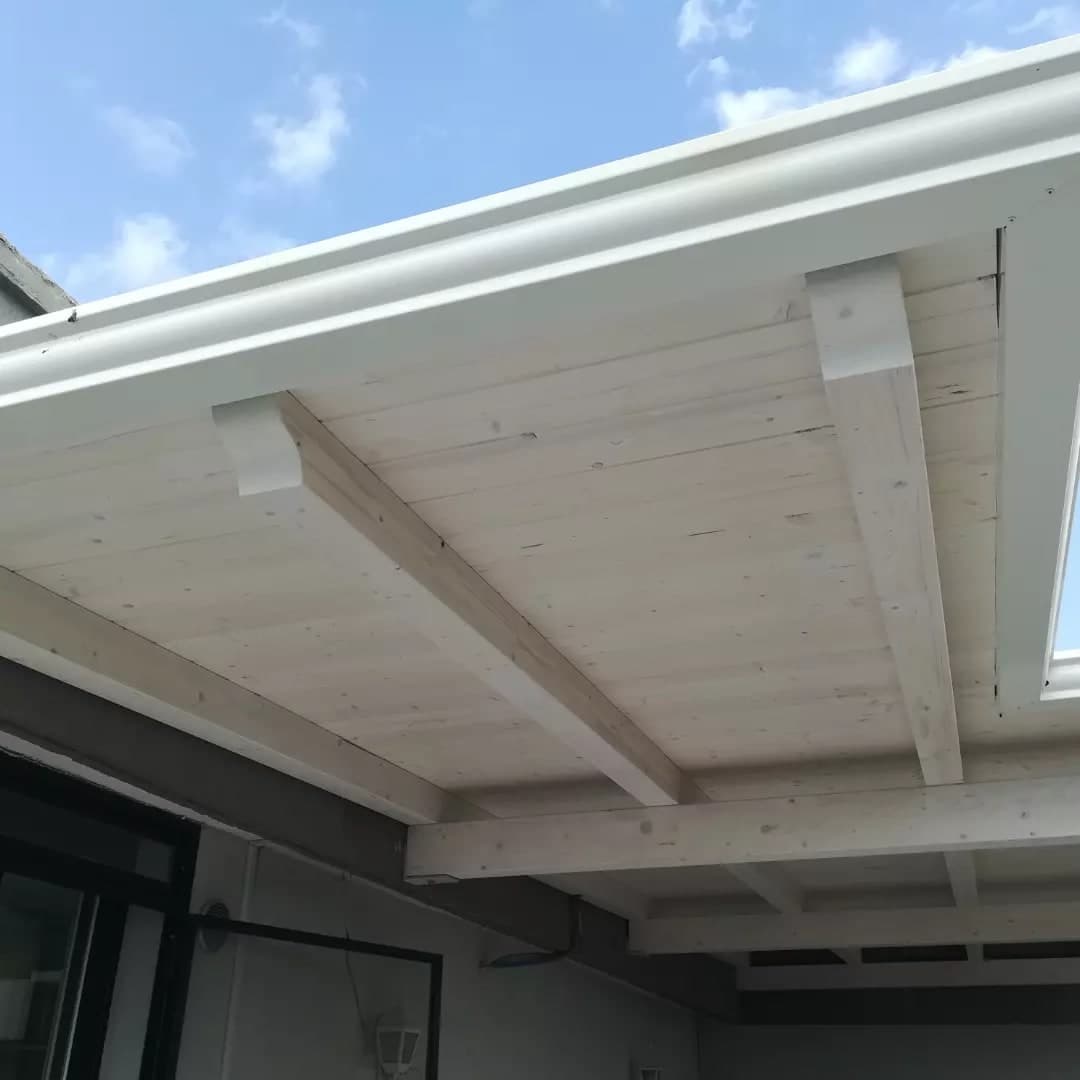

- La struttura in legno bianco: travi grandi, travi secondarie con le teste dritte fino alla gronda, tavolato bianco, un pilastro biancofotografie 1, 2, 3, 4
- La guaina ardesiata grigio chiaro, a teli, sopra un primo stratofotografie 5, 6, 7 (il primo strato è dedotto: sui tetti piani VF ne posa due)
- La guaina che risale sul muro del corpo più alto e ne copre la testafotografia 5 (a destra) e fotografia 7 (a sinistra)

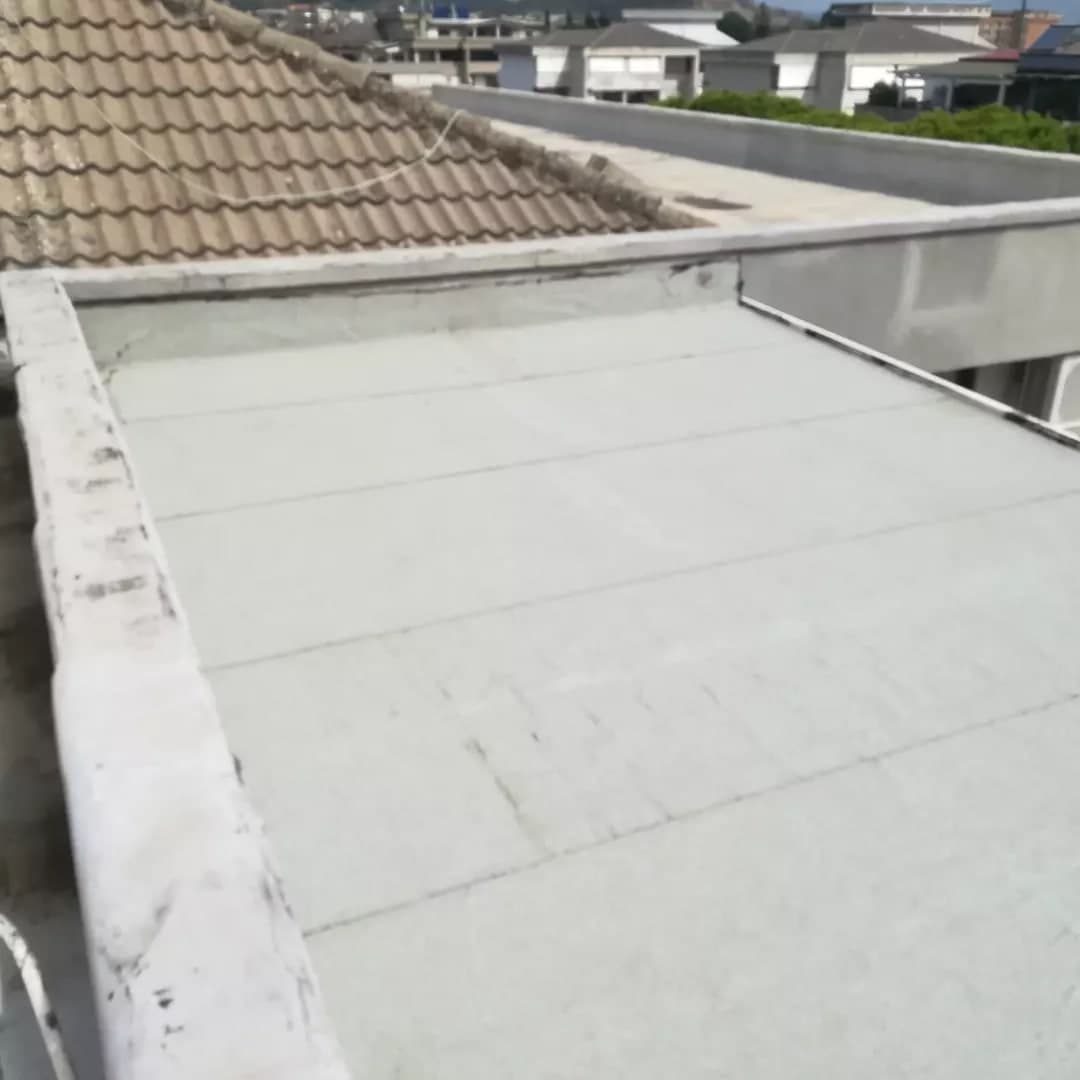

- La guaina che risale sul muro del fondo fin sotto la copertinafotografia 7; nel modello è una fascia sottile del suo colore
- La gronda bianca «a cornice» sui bordi liberi, con gli angoli a quartabuono, anche quello rientrantefotografie 1 e 4 (da sotto), 5 e 6 (dall’alto)
- Le staffe d’acciaio zincato dentro la bocca, a passo di circa un metrofotografie 5 e 6, dall’alto; il passo è una stima
- Il nero sugli angoli della gronda (la sigillatura dei tagli)fotografie 5 e 6: nel modello non c’è
- I parapetti beige del terrazzo e il pilastrino di mattoni accanto al pilastrofotografie 2, 3, 6: nel modello di massima
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Il colore della guainaletto al sole sulle fotografie 5, 6, 7: da confermare
- Il bianco della grondaletto sul bordo al sole della fotografia 6: più bianco del RAL 9002 del catalogo; da confermare
- La rientranza, dove cresce la cycasfotografie 1, 3, 5, 6: dove sta nella pianta è ricostruito dalle fotografie insieme; la cycas non è nel modello
- Tettoia di circa 5 per 6 m, rientranza di circa 1,8 per 1,8 m, alta circa 2,75 m sul terrazzoteli della guaina, travi e porta delle fotografie 3, 4, 7: stime, ±20%
Dedottouna scelta nostra, ragionevole, da verificare
- Quante travi grandi e dove stanno i pilastrise ne vedono due e un pilastro (fotografie 2 e 3): il resto è di massima
- Lo sviluppo della gronda (catalogo: 500)dalle teste delle travi accanto (fotografie 1 e 4): da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Da che parte guarda la tettoiasulla mappa il davanti guarda verso la camera; nelle fotografie la gronda sta verso la strada (fotografia 5)
- La casa grigia sotto il terrazzo (due piani), il corpo più alto, quello del fondo, le finestrese ne vedono pezzi grigi da sotto la tettoia (fotografie 1–4): forma e misure sono nostre
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono la tettoia finita da sotto, la guaina e la gronda dall’alto
- I pluvialinessuna fotografia li mostra: non sono nel modello
- Rivetti sulla faccia della grondala faccia, da sotto, è liscia (fotografie 1 e 4): non messi
- Il tetto in tegole dietro il corpo più alto, la strada con i negozi, le case attornosi vedono (fotografie 5, 6, 7) ma non sono del lavoro: lasciati fuori
