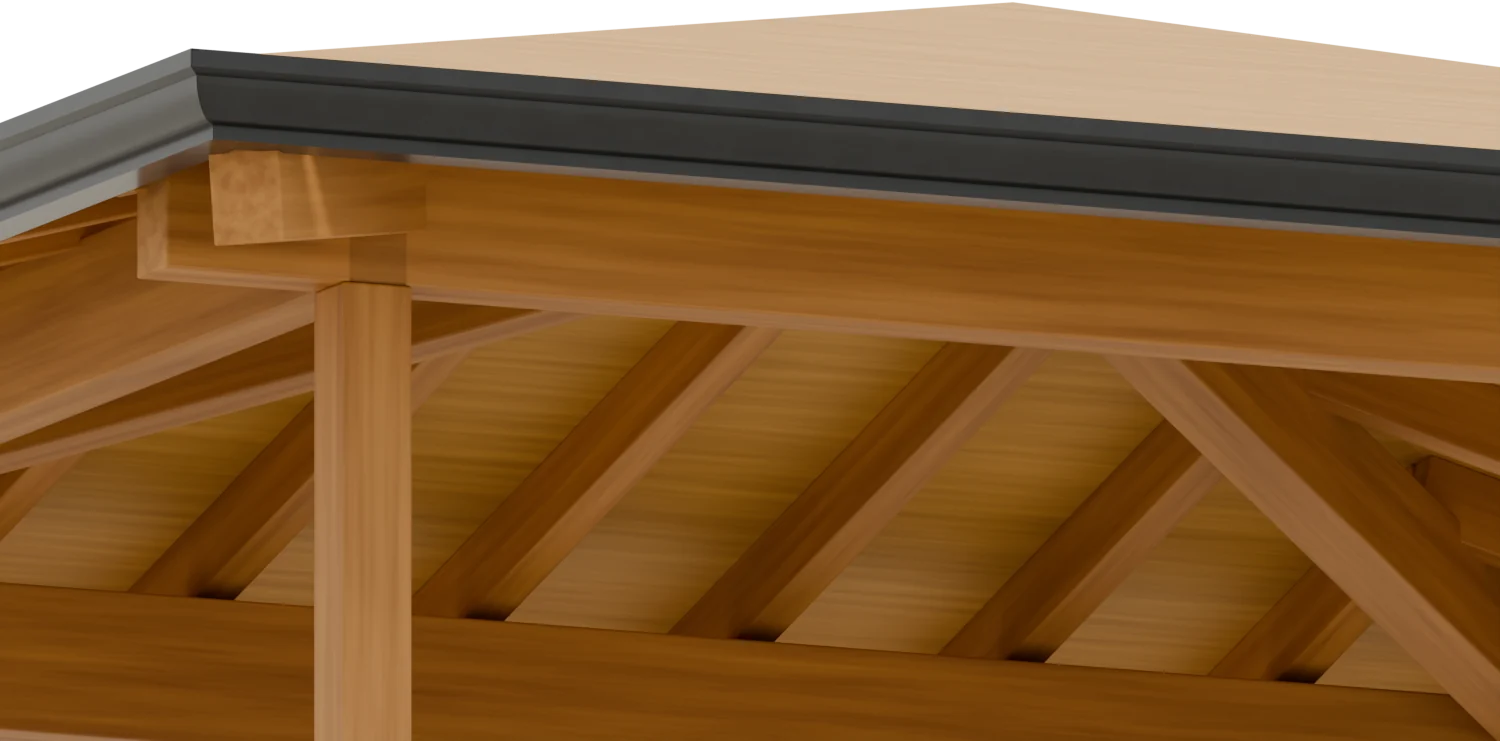

La gronda scura
Lungo il bordo del tetto, sopra le teste dei travetti, la gronda quasi nera: la faccia a gradini prende una riga di luce. Sotto, la trave di banchina e il pilastro d’angolo.
Lavoro vero · Luogo non indicato · Giugno 2022
Il gazebo quadrato in legno, nel giardino di una palazzina
Il lavoro
Che cosa c’è qui.
Nel giardino di una palazzina, su una platea di cemento, un gazebo quadrato in legno di pino color miele: quattro pilastri sulle scarpe d’acciaio, le travi, il tetto a punta con i puntoni e i travetti a vista. Su tre lati un parapetto di tre listoni; il davanti resta aperto.
Le fotografie lo mostrano prima del manto, con il tavolato chiaro, e finito: lungo il bordo del tetto corre la gronda scura, con la faccia a gradini.
SchedaSolo ciò che si sa
- Luogo
- Il giardino di una palazzina
- Lavoro
- Gazebo in legno con il tetto a punta e la gronda
- Struttura
- Legno di pino, parapetto di listoni su tre lati
- Gronda
- Scura, quasi nera, a cornice
Luogo non indicato · Giugno 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

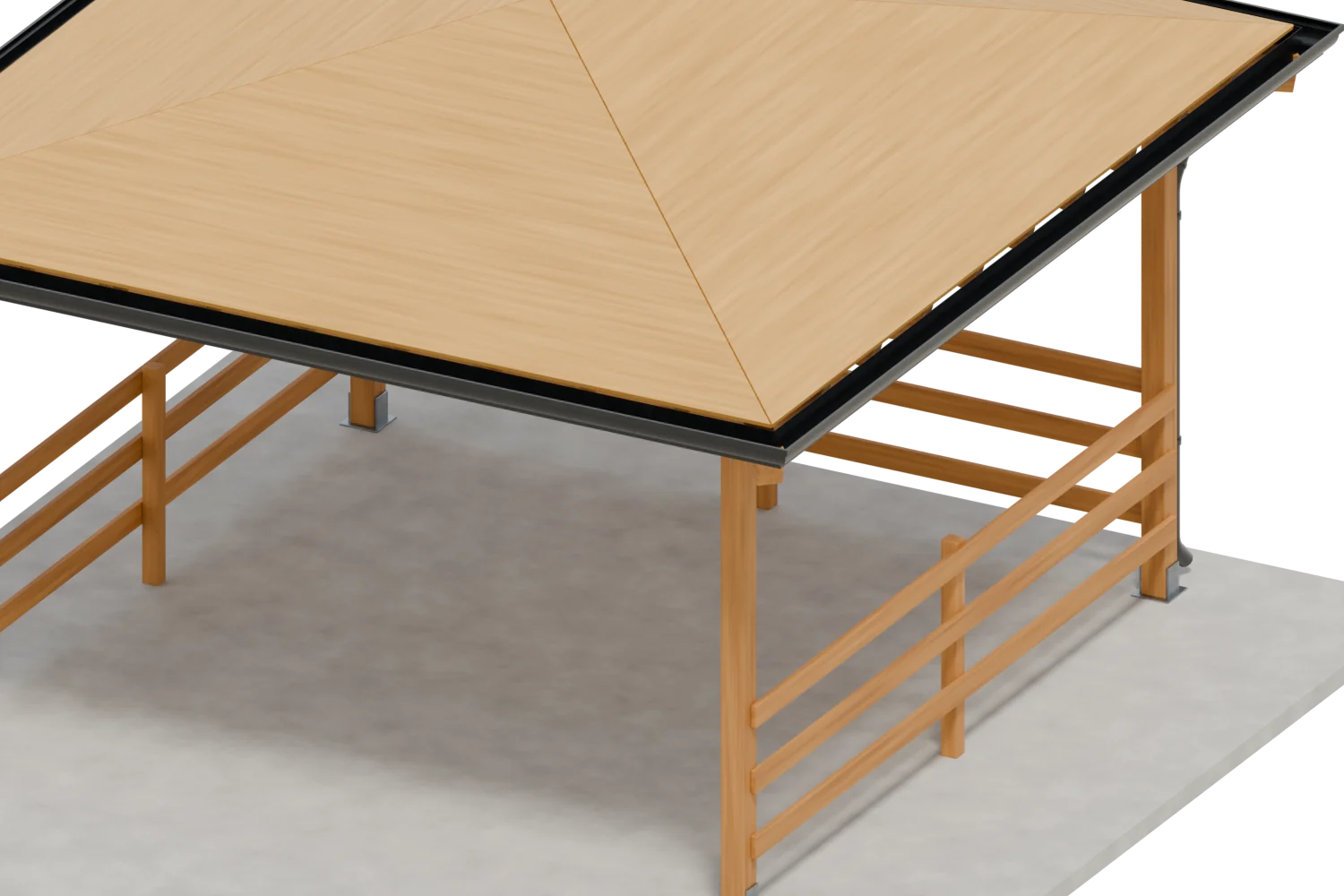

Il parapetto e il tetto a punta
Il parapetto di tre listoni chiude tre lati, con un montante a metà; il davanti resta aperto. Sopra, le quattro falde salgono alla punta.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: il gazebo con i suoi pilastri, le travi, il tetto a punta, il parapetto su tre lati, e la gronda scura che si vede sul davanti. Sugli altri tre lati la gronda e il pluviale sono dedotti: da sotto non si vedono. Il manto non lo mostra nessuna fotografia, e nel modello il tetto resta in tavolato, com’era prima. Le misure sono stime.
Da dove viene ogni cosa (14 voci)
Dichiaratolo ha detto il titolare
- Quando: giugno 2022la data del post sul profilo di VF; il luogo il post non lo dice
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Il gazebo in legno di pino color miele: quattro pilastri d’angolo sulle scarpe d’acciaio, le travi di banchinafotografie 1, 2, 3

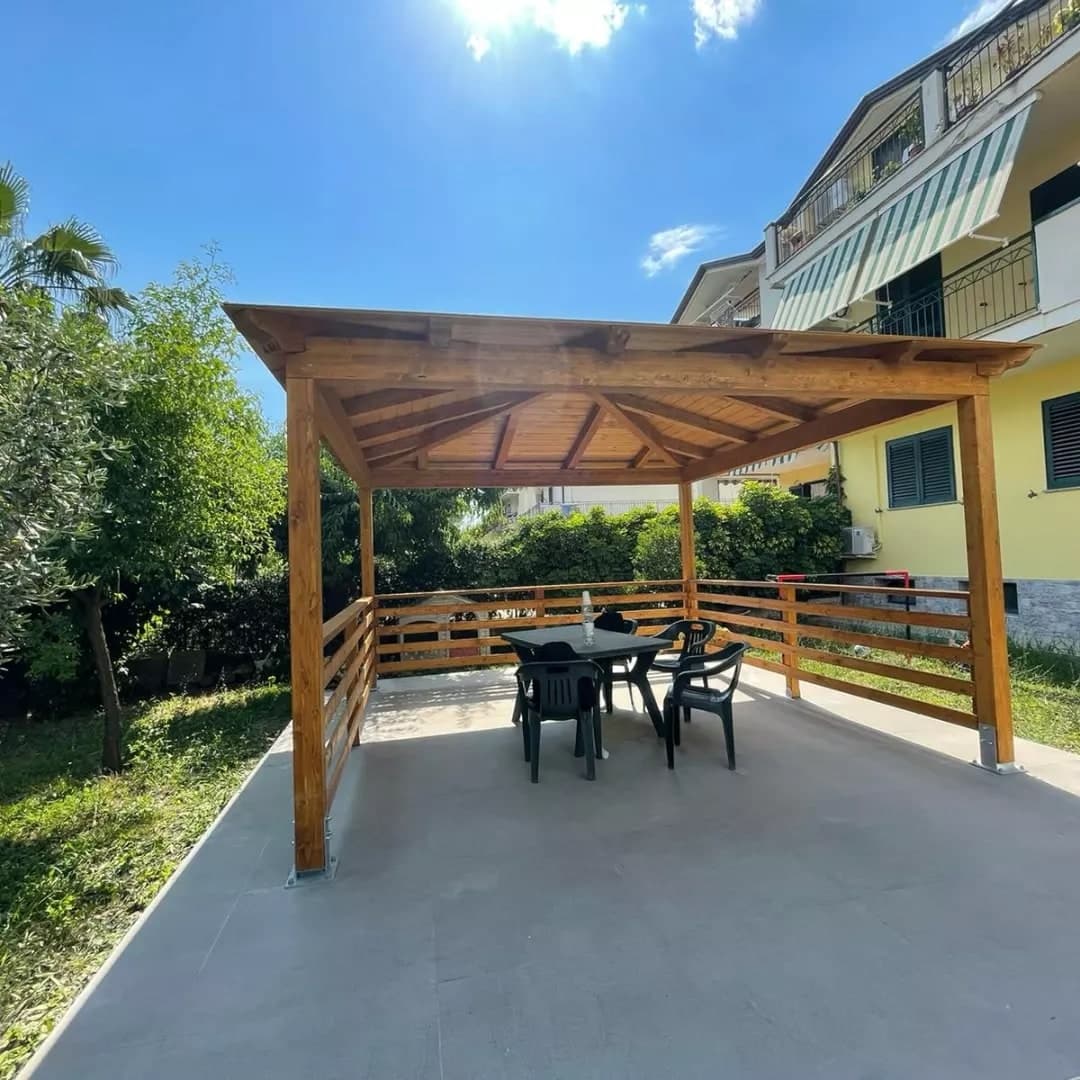

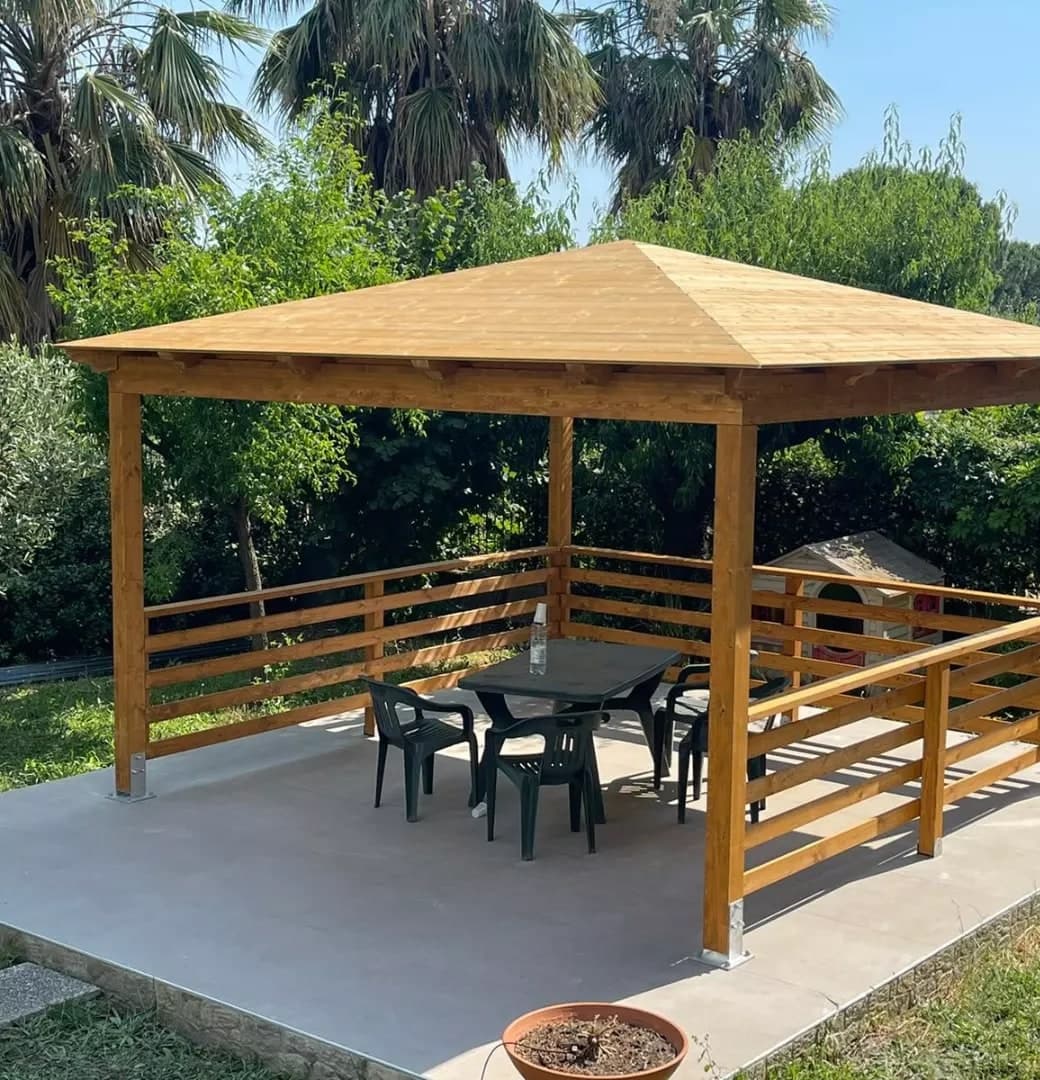

- Il tetto a padiglione a punta: quattro falde triangolari, i puntoni dei displuvi, i travetti a vista, il tavolatofotografia 2 (dall’alto, il tavolato), fotografie 1 e 3 (da sotto)
- Il parapetto di tre listoni su tre lati, con un montante a metà, e il davanti apertofotografie 2 e 3

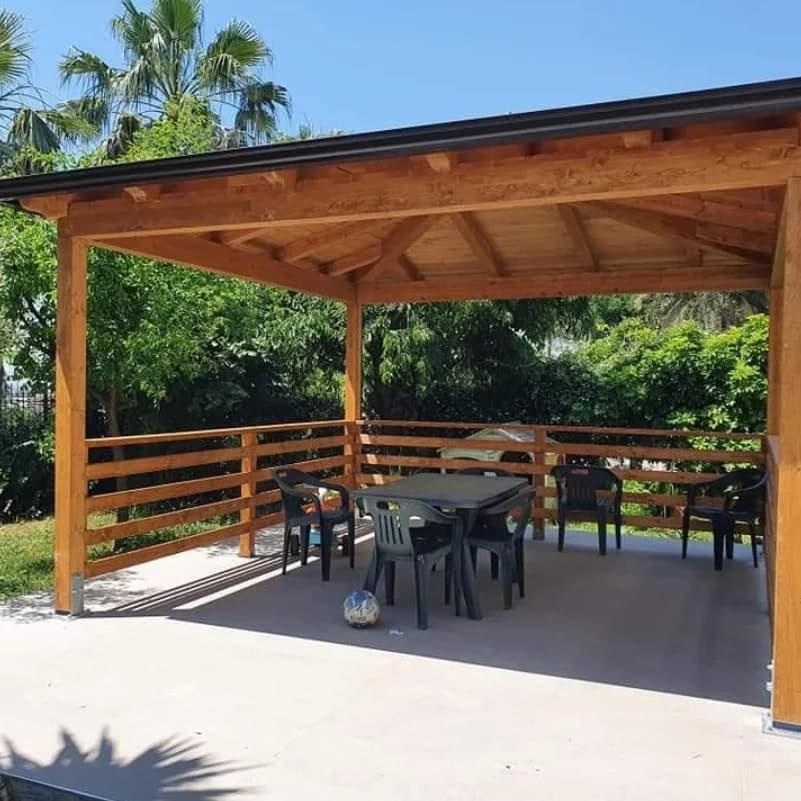

- La gronda scura lungo il bordo davanti, con la faccia a gradini della «a cornice»fotografia 1, da sotto: la riga di luce sul gradino
- La platea di cemento grigio chiaro, più larga del gazebo e lunga davantifotografie 1, 2, 3: nel modello di massima (il bordo rivestito di pietra della fotografia 2 non c’è)
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Pilastri alti circa 2,4 m, pianta di circa 4 per 4 m, sporto di circa 40 cm, pendenza di circa 15°tavolo, sedie e pilastri delle fotografie 1, 2, 3; la pendenza dalla punta nella fotografia 2: stime, ±15%
Dedottouna scelta nostra, ragionevole, da verificare
- Il colore della gronda (catalogo: nero, RAL 9005) e lo sviluppo (400)quasi nera nella fotografia 1, in ombra; lo sviluppo dalle teste dei travetti accanto: da confermare
- La gronda sugli altri tre lati, unita agli angolinessuna fotografia del gazebo finito li mostra: un tetto a padiglione ha la gronda tutto attorno (da verificare)
- Il pluviale sul pilastro dietro a destranella fotografia 1 non c’è sugli altri tre pilastri; il quarto non si vede
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono il gazebo prima del manto (fotografie 2 e 3) e finito, con la gronda (fotografia 1)
- Le staffe e i rivetti della grondanessuna fotografia guarda la gronda dall’alto; da sotto la faccia è pulita: non messi
- Il manto sopra il tavolatodall’alto il tetto si vede solo prima del manto (fotografia 2): nel modello resta il tavolato
- La palazzina gialla accanto, il giardino con le palme, le siepisi vedono (fotografie 2 e 3) ma non sono del lavoro: lasciati fuori (la mappa mette il lavoro in paese)
