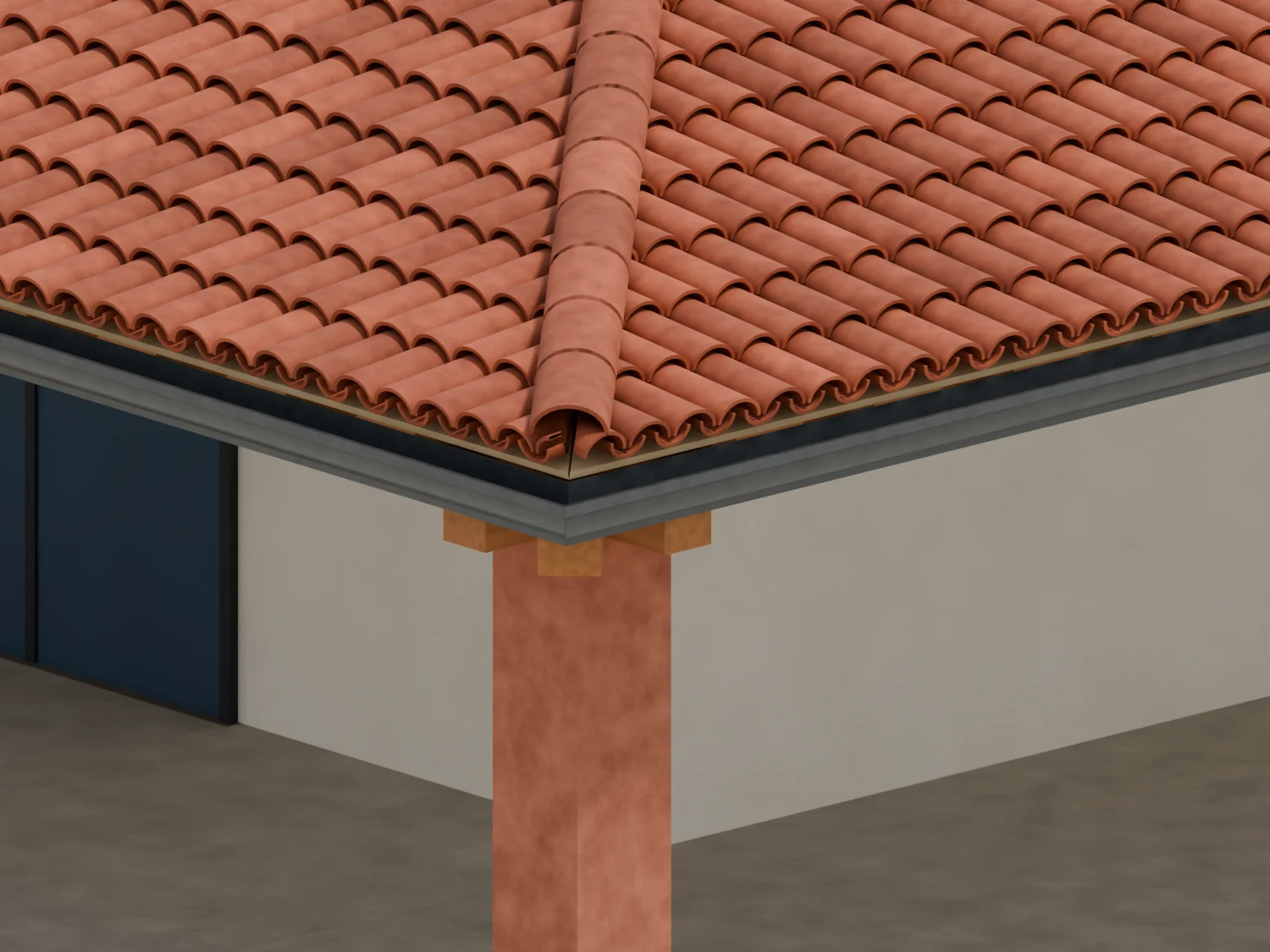

L’angolo e la gronda
Sopra il pilastro d’angolo le travi dei due bracci si incrociano e le falde si incontrano nel displuvio; la gronda gira l’angolo, unita a 45°.
Lavoro vero · Licinella-Torre di Paestum (Capaccio Paestum) · Aprile 2022
Torre di Paestum: un portico in legno su pilastri in mattoni
Il lavoro
Che cosa c’è qui.
Il portico di una casa nuova a un piano gira attorno al suo angolo: due bracci in legno, travi e travetti chiari con il tavolato a vista, su pilastri in mattoni faccia a vista.
Sopra il pilastro d’angolo le due falde si incontrano in un displuvio. Lungo il bordo corre la gronda scura, che segue i due bracci e gira l’angolo.
SchedaSolo ciò che si sa
- Località
- Licinella-Torre di Paestum (Capaccio Paestum)
- Lavoro
- Portico in legno e gronda
- Struttura
- Travi, travetti e tavolato a vista, su pilastri in mattoni
- Gronda
- Scura, lungo i due bracci
Licinella-Torre di Paestum (Capaccio Paestum) · Aprile 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

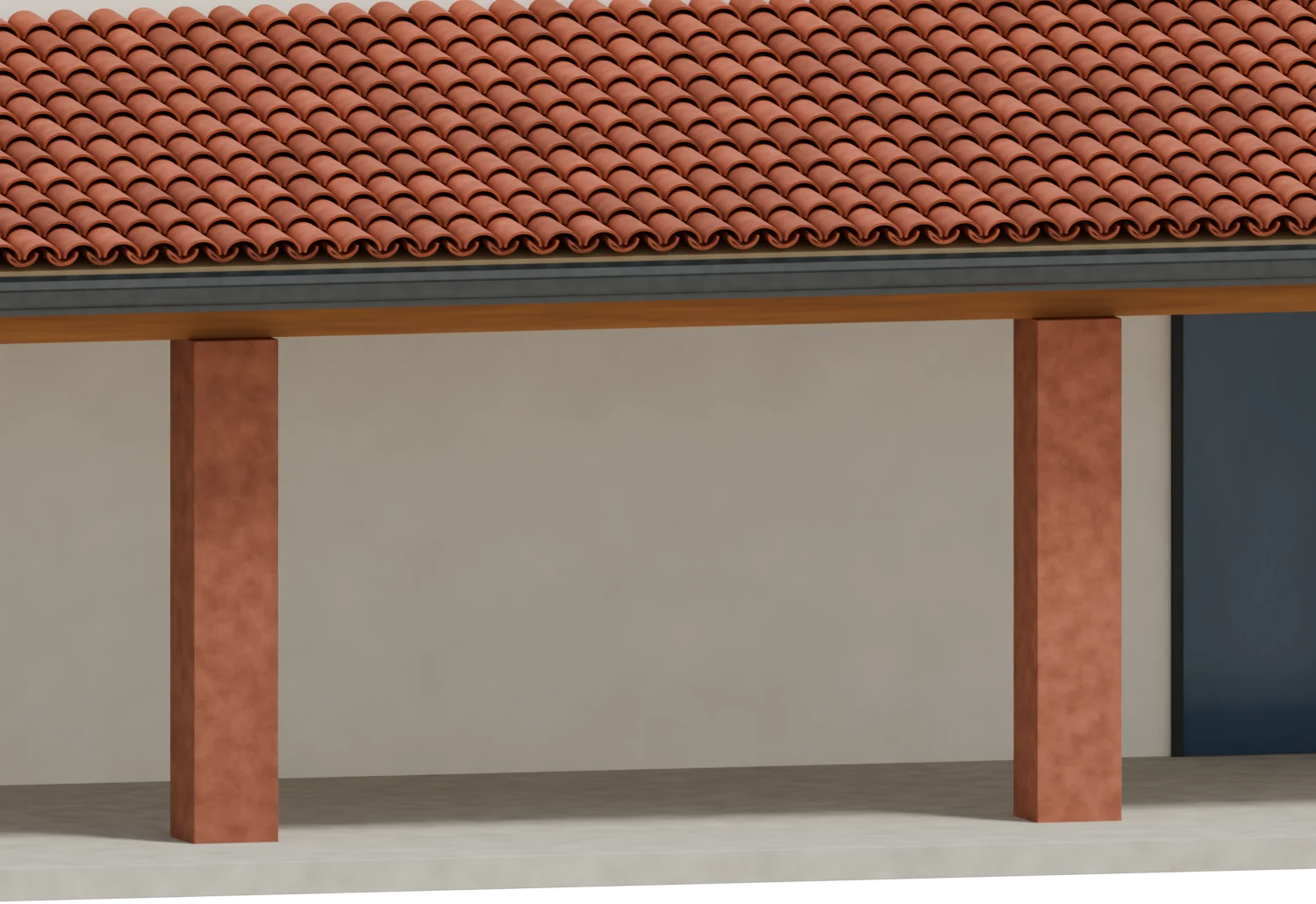

I pilastri in mattoni
I pilastri quadrati in mattoni faccia a vista reggono le travi del portico; sopra, la gronda scura lungo il bordo.

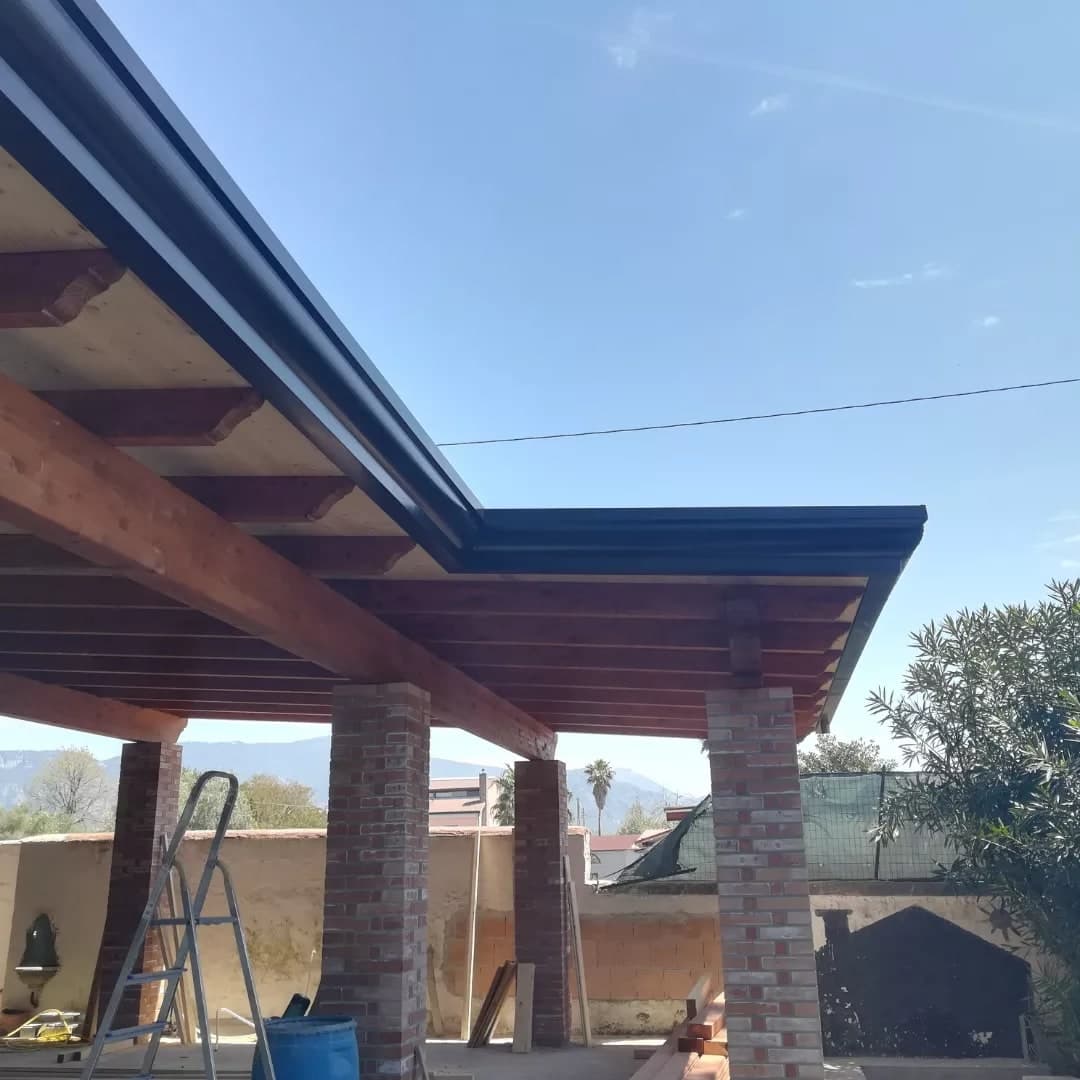

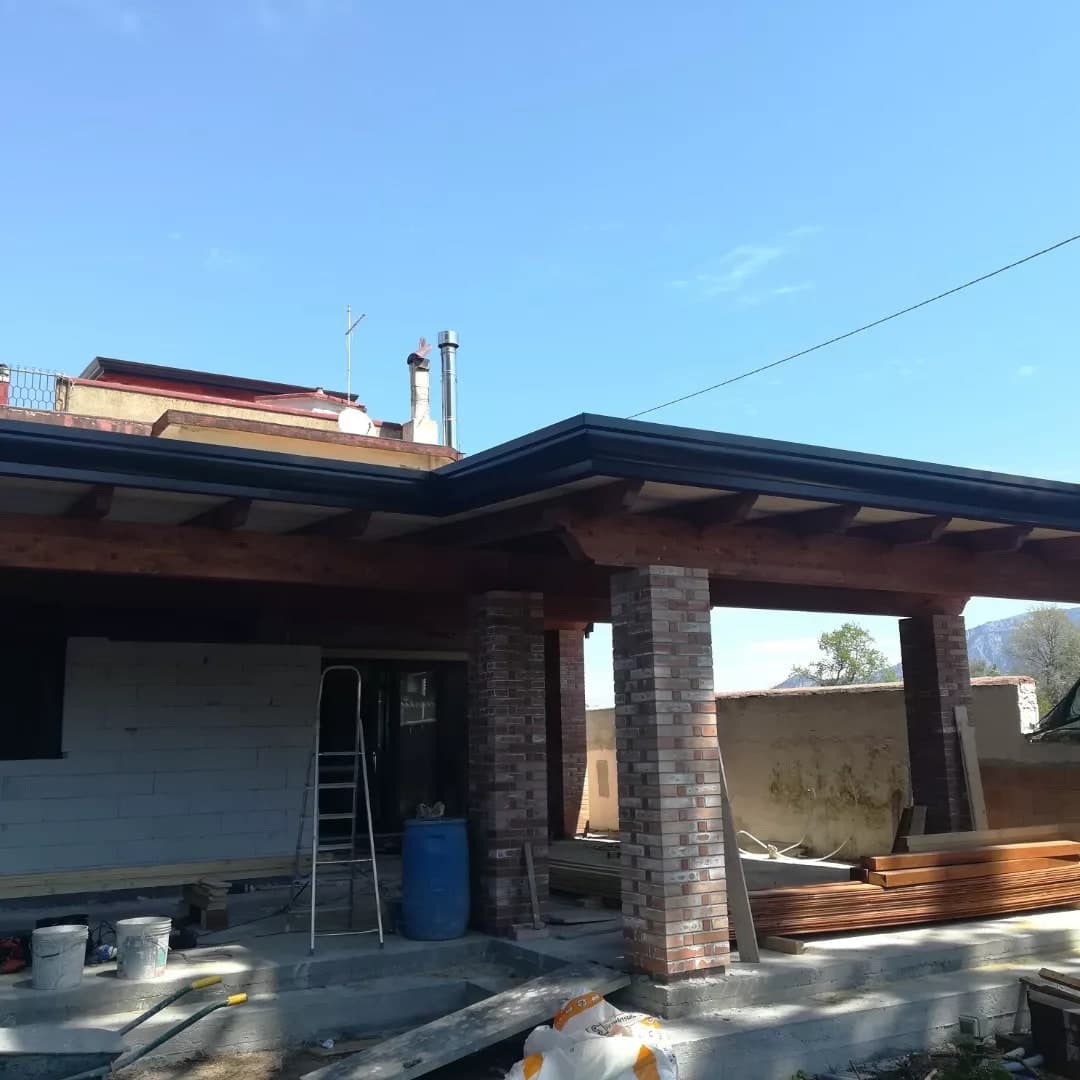

Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle due fotografie del post: il portico in legno a L, con il displuvio sull’angolo, e la gronda scura che lo segue. Le misure sono stime, prese dai mattoni, dalla scala a pioli e dai bidoni. Il manto non si vede: i coppi del modello sono una ricostruzione nostra, come la casa (in gesso: nelle fotografie è in costruzione) e da che parte giri la L.
Da dove viene ogni cosa (17 voci)
Dichiaratolo ha detto il titolare
- Dove e quando: Licinella-Torre di Paestum (Capaccio Paestum), aprile 2022il luogo e la data del post sul profilo di VF
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Portico in legno a L attorno all’angolo della casa, con il displuvio sopra il pilastro d’angolofotografie 1 e 2
- Travi, travetti e tavolato chiaro a vista, a una falda per braccio, addossati alla casafotografie 1 e 2, da sotto
- Pilastri quadrati in mattoni faccia a vistafotografie 1 e 2
- Gronda scura lungo i due bracci, unita all’angolofotografia 1: il tratto del fronte e quello del fianco si incontrano sopra il pilastro d’angolo
- La gronda senza staffe sulla facciafotografia 1, da sotto: la faccia è pulita; se ci sono staffe stanno dentro, e nel modello non ci sono
- La platea in calcestruzzo sotto il porticofotografia 2: nel modello di massima
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Bracci di circa 12 e 10 m, profondi circa 3 m; gronda a circa 2,9 m; pilastri di circa 40 cmcorsi dei mattoni, scala a pioli e bidoni delle fotografie 1 e 2: stime, ±15%
- Pendenza delle falde, circa 12°fotografia 2, di fronte: stima
Dedottouna scelta nostra, ragionevole, da verificare
- Colore della gronda (catalogo: grigio antracite) e suo profilo (catalogo: «a cornice», 500 mm)scura nelle due fotografie, controluce: il profilo non si legge; da confermare
- Bordo scuro sui fianchi del tettofotografia 2: la stessa linea scura della gronda prosegue sul fianco
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- Il manto in coppinon si vede da nessuna delle due fotografie: nel modello coppi, da confermare
- Quanti pilastri e dove: quattro sul fronte, quattro sul fianco con quello d’angolole fotografie ne mostrano cinque insieme, mai tutti
- La casa a un piano: pianta, altezza, finestre, tettonelle fotografie è in blocchi, in costruzione, e se ne vede solo il fronte: nel modello in gesso
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono il portico in legno e la sua gronda, a casa ancora in costruzione
- Ricerca su Google Mapsnon fatta: le fotografie non hanno un riferimento che distingua la casa fra le altre della frazione
- Il giardino, il muro di cinta, le case vicinenon sono del lavoro: lasciati fuori (la mappa mette il lavoro sulla costa)
