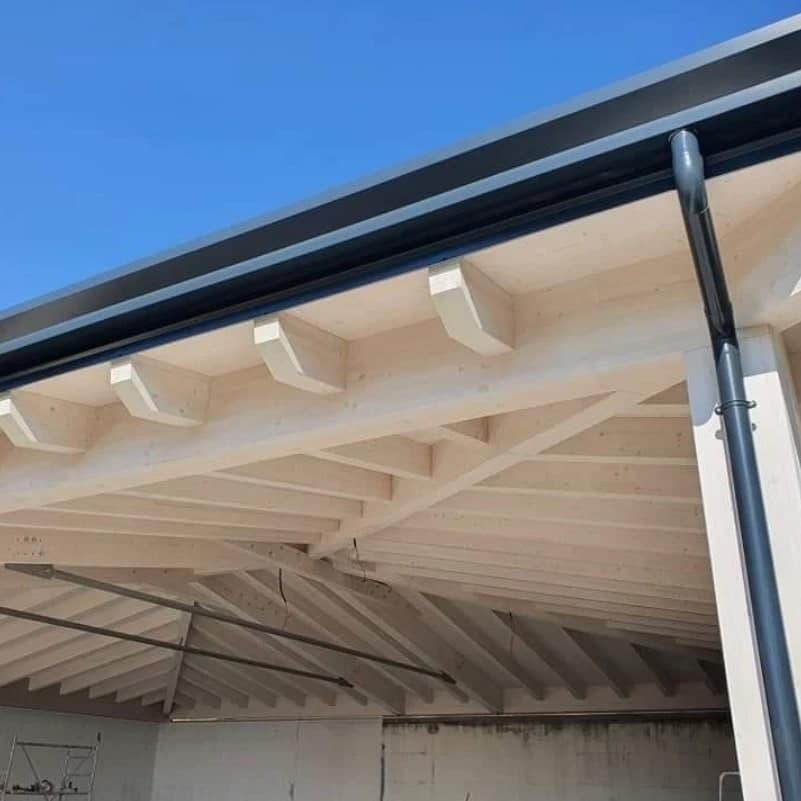

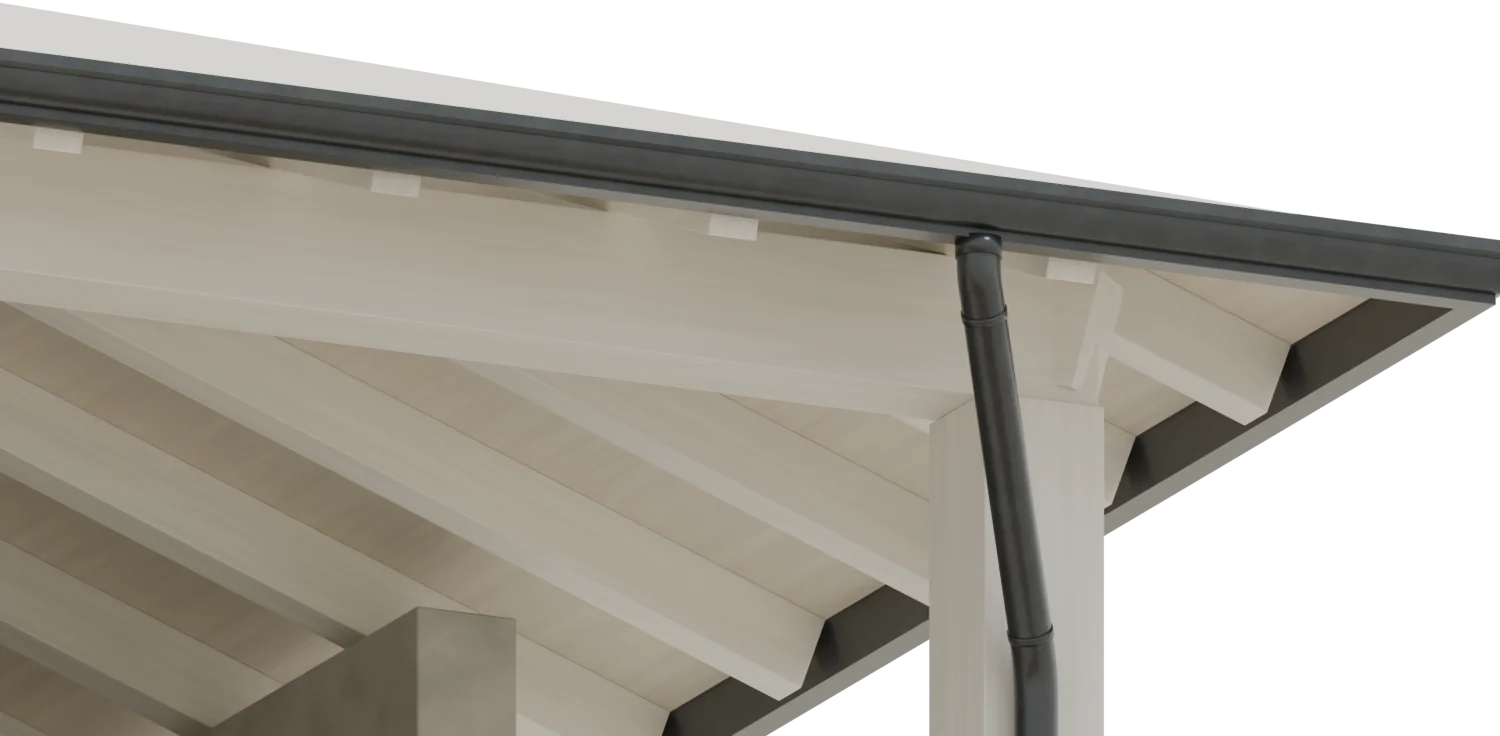

L’angolo, da sotto
All’angolo davanti la gronda grigio scuro gira; poco prima esce il pluviale, che con una S torna sul pilastro. Sotto, le teste dei travetti e la trave lunga.
Lavoro vero · Luogo non indicato · Marzo 2022
Il grande porticato in legno bianco, con la gronda grigio scuro
Il lavoro
Che cosa c’è qui.
Sopra un edificio ancora in costruzione, un grande tetto a padiglione in legno verniciato bianco. Sul davanti, aperto, poggia su pilastri bianchi e su una trave lunga; sotto lo sporto escono le teste sagomate dei travetti.

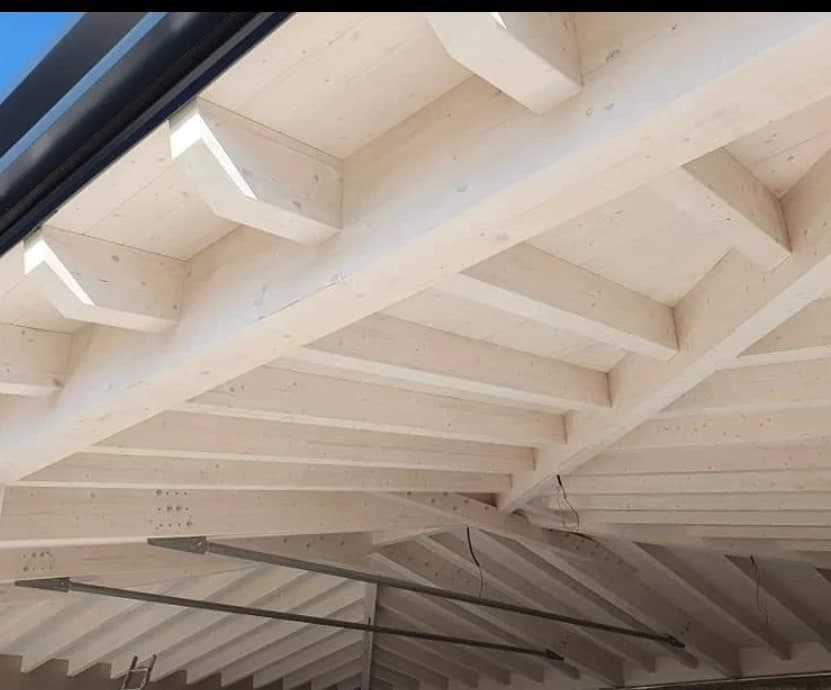

Da sotto si vedono il tavolato, le travi di displuvio con i travetti attaccati di sbieco e due tiranti d’acciaio. Lungo il bordo corre la gronda grigio scuro, che all’angolo gira; dall’angolo il pluviale dello stesso colore scende lungo il pilastro.
SchedaSolo ciò che si sa
- Luogo
- Un edificio nuovo, in costruzione
- Lavoro
- Tetto a padiglione in legno, gronda e pluviale
- Struttura
- Legno verniciato bianco, pilastri sul davanti
- Gronda e pluviale
- Grigio scuro
Luogo non indicato · Marzo 2022
Da vicino
Il modello, e la fotografia dello stesso punto.

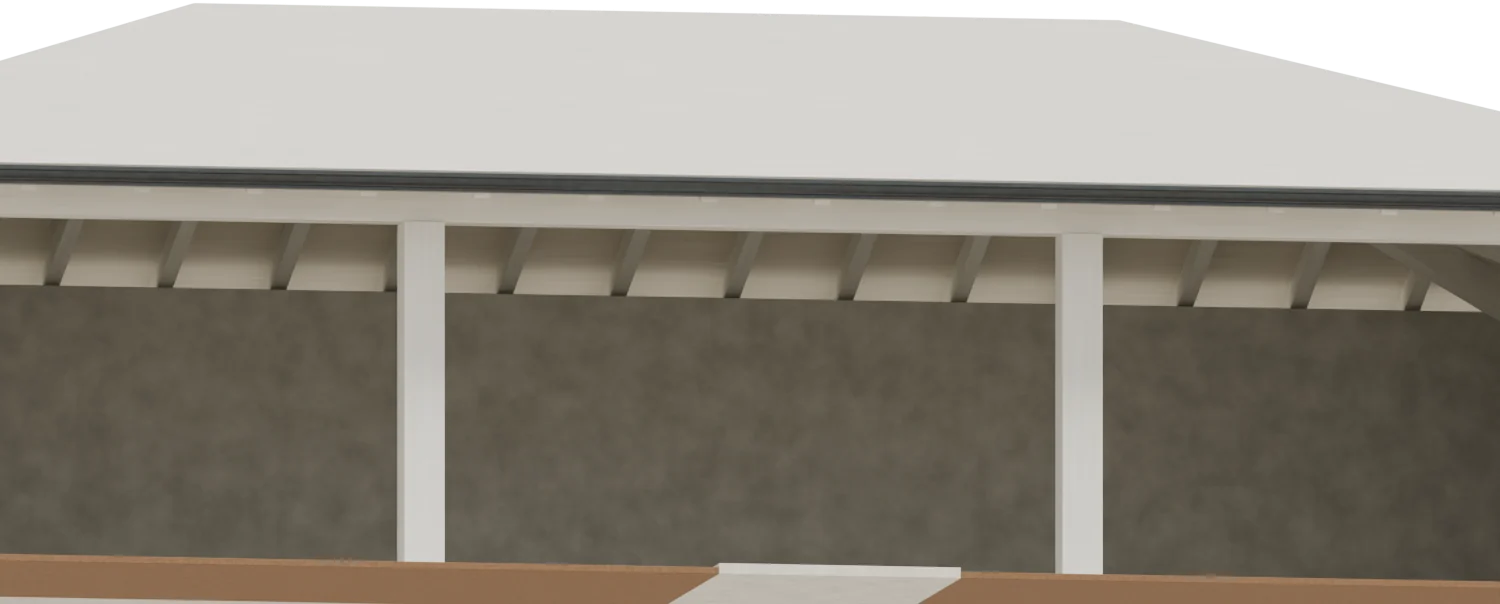

Il davanti aperto

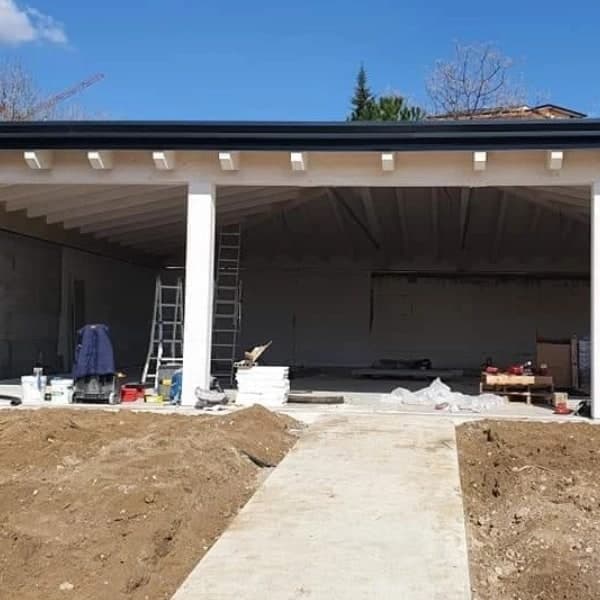

Il porticato è aperto sul davanti: quattro pilastri bianchi, la trave lunga, le teste dei travetti in fila sotto lo sporto e sopra la gronda scura, da un capo all’altro.

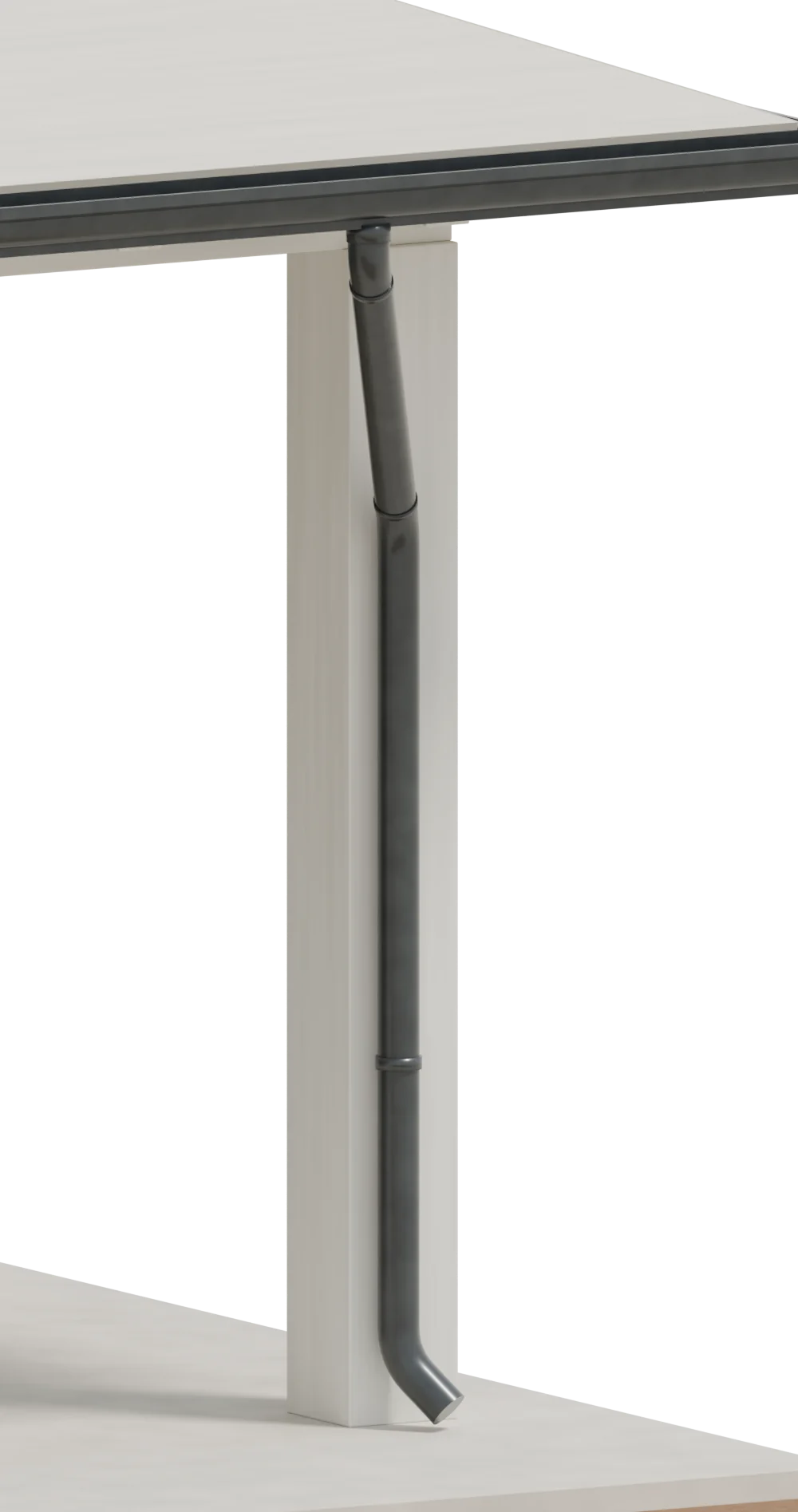

Il pluviale

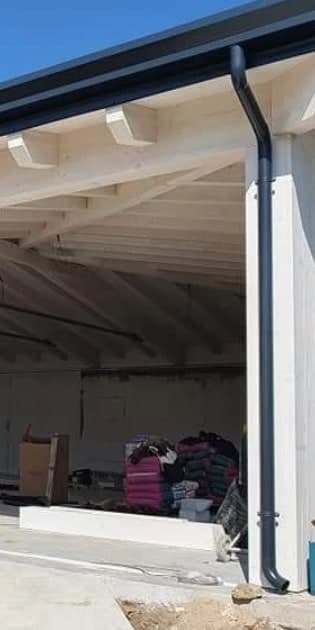

Il pluviale tondo grigio scuro scende lungo la faccia del pilastro d’angolo, stretto dai collari; in fondo una curva lo gira verso terra.
Il cantiere vero
Le fotografie da cui viene il modello.
Il modello
Che cosa è vero, e che cosa non si sa.
Il nostro intervento è rifatto sulle fotografie del post: il tetto a padiglione in legno bianco con i suoi pilastri, la trave lunga e le travi di displuvio, la gronda grigio scuro e il pluviale all’angolo. La gronda sugli altri lati è dedotta; le teste dei travetti nel modello sono dritte, e i tiranti non ci sono. Il manto non lo mostra nessuna fotografia: nel modello il tetto resta in tavolato. I muri e il resto dell’edificio sono ricostruiti. Le misure sono stime.
Da dove viene ogni cosa (17 voci)
Dichiaratolo ha detto il titolare
- Quando: marzo 2022la data del post sul profilo di VF; il luogo il post non lo dice
Osservatosi vede nelle fotografie o nelle riprese, e si conta
- Il tetto a padiglione in legno bianco: travetti, tavolato, travi di displuvio con i travetti di sbiecofotografie 1, 3, 4
- I pilastri bianchi sul davanti e la trave lungafotografie 2 e 4: due in mezzo e quelli d’angolo
- Le teste dei travetti sagomatefotografie 1, 2, 3, 4; nel modello sono dritte: il kit non disegna la sagoma
- La gronda grigio scuro lungo il davanti, che gira all’angolo a destrafotografie 1, 2, 4
- Il pluviale tondo grigio scuro all’angolo davanti a destra, con la S, i collari e la curva in fondofotografie 1 e 4
- I due tiranti d’acciaio sotto il tettofotografie 1, 3, 4: non sono nel modello
- Il vialetto di cemento e la terra smossa davantifotografie 2 e 4: nel modello di massima
Misurato su una fotouna proporzione presa da una fotografia: non è un rilievo
- Facciata di circa 15 m, profondità di circa 8 m, pilastri alti circa 2,8 m, pendenza di circa 20°teste dei travetti, scala e porta delle fotografie 2, 3, 4: stime, ±25%
Dedottouna scelta nostra, ragionevole, da verificare
- La gronda sugli altri lati del padiglioneil padiglione versa su tutti i lati; nessuna fotografia li mostra
- La sezione della gronda («a cornice», 400) e il colore (RAL 7016)grigio scuro nelle fotografie 1, 2, 4; il profilo da sotto non si legge bene: da confermare
Ricostruitole fotografie non lo mostrano: lo abbiamo completato noi, coerente con ciò che si vede. Il nostro intervento no: quello è vero
- I muri di blocchi sui fianchi (solo nella metà dietro) e dietro, il pavimento di cementosi vedono in parte dal davanti (fotografie 2 e 4); dietro i pilastri d’angolo il porticato è aperto (fotografie 1 e 4): forma e misure sono nostre
Non documentatonessuna fotografia lo mostra: nel modello è in gesso, o non c’è
- Che cosa ha fatto VF quiil post non ha didascalia: si vedono il tetto in legno finito da sotto, la gronda e il pluviale
- Gli altri pluvialinessuna fotografia li mostra: non sono nel modello
- Staffe e rivetti della grondada sotto non si vedono: non messi
- Il mantonessuna fotografia mostra il tetto da sopra: nel modello resta il tavolato
- Le case e gli alberi attorno, il cantiere dentrosi vedono (fotografie 2 e 4) ma non sono del lavoro: lasciati fuori
